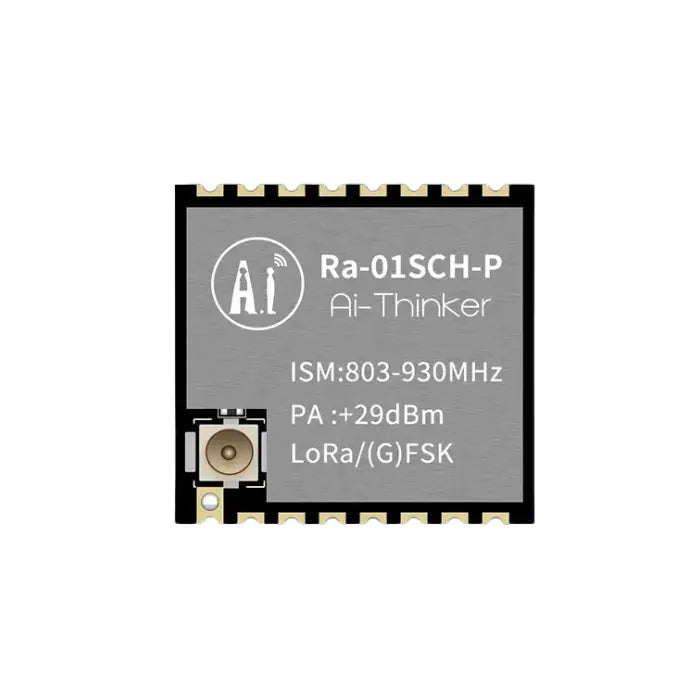

Le Ra-01SCH-P est un module LoRa haute performance développé par Ai-Thinker, conçu pour la communication sans fil longue portée et ultra-basse consommation. Ce module fonctionne dans la plage de fréquence de 803MHz à 930MHz, tirant parti de la technologie de modulation LoRa™ pour une meilleure résistance aux interférences, une transmission ultra-longue distance et une faible consommation d'énergie.
Équipé d'une puce RF LLCC68, le Ra-01SCH-P intègre un amplificateur de puissance (PA) et un amplificateur à faible bruit (LNA), offrant une puissance de transmission de +29dBm avec une sensibilité ultra-élevée de -137dBm (SF10 125KHz). Il est idéal pour l'agriculture intelligente, l'automatisation industrielle, la sécurité domestique intelligente et les applications de surveillance à distance.
Caractéristiques clés du Ra-01SCH-P
- Support de large bande de fréquence
Fonctionne dans le spectre 803MHz–930MHz, adapté aux applications IoT mondiales.
- Haute Sensibilité & Communication à Longue Portée
Atteint une sensibilité de -137dBm et une puissance de transmission de +29dBm, garantissant une connectivité sans fil fiable sur de longues distances.
- Faible consommation d'énergie
En mode de réception, la consommation d'énergie peut être aussi basse que 16mA, ce qui le rend idéal pour les applications IoT alimentées par batterie.
- Méthodes de modulation multiples
Prend en charge FSK, GFSK et la modulation LoRa™, offrant une flexibilité pour différents besoins de communication sans fil.
- Haut Débit de Données
Prend en charge les facteurs d'étalement SF5–SF11, optimisant le débit de données et l'équilibre de portée.
- Interface d'antenne flexible
Compatible avec le soudage à demi trou, le montage traversant et le connecteur IPEX, offrant plusieurs options d'installation.
- Communication SPI fiable
Utilise l'interface SPI avec une transmission en demi-duplex, détection d'erreurs CRC, et prend en charge des tailles de paquets de données allant jusqu'à 256 octets.
- Configuration de puissance réglable
- Mode par défaut : le PA interne fonctionne à 3,3V, avec une puissance de sortie de +29dBm et une consommation de courant de 750mA.
- Mode configurable : PA interne fonctionne à 5V, avec une puissance de sortie de +31dBm et une consommation de courant de 1A (nécessite une personnalisation).
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle | Ra-01SCH-P |
| Chipset | LLCC68 |
| Facteur de forme | SMD-16, disposition des broches à double rangée |
| Dimensions | 17 × 16 × 3,2 mm (±0,2 mm) |
| Type d'antenne | Compatible avec connecteurs à demi-trou, à trou traversant et IPEX |
| Bande de fréquence | 803 MHz – 930 MHz |
| Modulation | FSK, GFSK, LoRa™ |
| Facteurs de propagation | SF5 – SF11 |
| Sensibilité | -137dBm @ SF10 125KHz |
| Puissance de transmission | +29dBm (par défaut), +31dBm (personnalisé) |
| Tension de fonctionnement | 3.0V – 3.6V, typique 3.3V, >1A courant |
| Consommation d'énergie | Mode de réception : 16 mA, Mode de transmission : jusqu'à 1A |
| Température de fonctionnement | -40°C à 85°C |
| Conditions de stockage | -40°C à 125°C, <90% HR |
| Interface | SPI |
| Débit de données maximal | 300 kbps |
Pourquoi choisir Ra-01SCH-P ?
-
Communication sans fil longue portée de classe mondiale
Combine une haute sensibilité (-137dBm) avec une haute puissance de sortie (+29dBm) pour permettre une transmission ultra-longue distance. -
Conception à faible consommation
Conçu pour des applications IoT, de ville intelligente et industrielles écoénergétiques, garantissant une durée de vie de batterie prolongée. -
Installation et Intégration Polyvalentes
Prend en charge plusieurs interfaces d'antenne et une connectivité SPI standard pour une intégration matérielle facile. -
Performance Robuste & Fiabilité de Niveau Industriel
Fonctionne dans des températures extrêmes (-40°C à 85°C), adapté pour des déploiements à l'intérieur comme à l'extérieur. -
Idéal pour l'IoT, la télédétection et l'agriculture intelligente
Parfait pour la gestion intelligente de l'énergie, les systèmes de sécurité, l'agriculture de précision et la surveillance environnementale.
Applications de Ra-01SCH-P
Le module LoRa Ra-01SCH-P est optimisé pour des applications IoT sans fil à longue portée et à faible consommation d'énergie, y compris :
- Agriculture Intelligente (suivi de l'humidité du sol, contrôle de l'irrigation)
- Automatisation Industrielle (surveillance à distance, suivi des actifs)
- Maison Intelligente & Sécurité (détection d'intrusion, systèmes d'alarme)
- Surveillance Environnementale (stations météorologiques, capteurs de qualité de l'air)
- Chaîne d'approvisionnement & Logistique (suivi de flotte, gestion des stocks)
