Unité 8-Encodeur M5Stack (STM32F030)

Remarque : Tous les produits incluent les taxes.

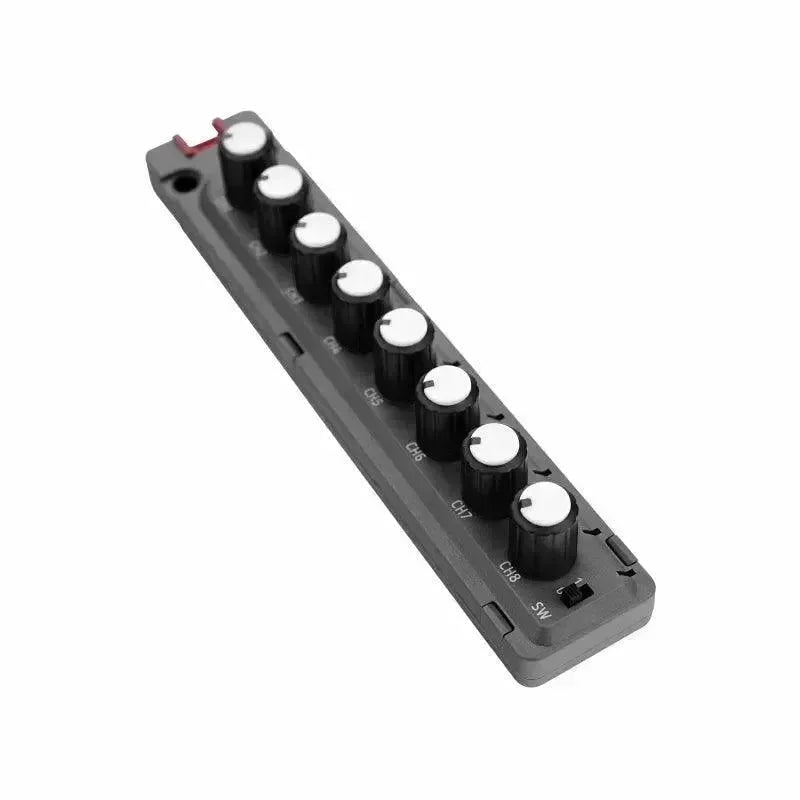

L'unité 8EnCoder est une unité d'entrée complète composée de huit encodeurs rotatifs conçus pour offrir une fonctionnalité de contrôle polyvalente. Elle utilise un STM32F030C8T6 microcontrôleur monocarte comme processeur d'acquisition et de communication, permettant un traitement et une communication des données efficaces. L'unité communique avec les contrôleurs en utilisant l'interface de communication I2C, garantissant une intégration transparente dans divers systèmes.

Chaque encodeur rotatif est accompagné d'une lumière LED RVB correspondante, permettant un retour visuel et une indication d'état. Les encodeurs rotatifs prennent en charge non seulement la rotation à gauche et à droite, mais également le pressage radial, élargissant ainsi la gamme d'options d'entrée. De plus, l'unité comprend un interrupteur à bascule physique et sa lumière LED RVB correspondante, offrant une méthode d'entrée supplémentaire.

Pour garantir un bon fonctionnement, l'unité 8EnCoder intègre un circuit DCDC de 5 V à 3,3 V, permettant une alimentation fiable et une compatibilité avec différents systèmes. Avec cette unité, les utilisateurs peuvent saisir des valeurs de contrôle relatives sur plusieurs canaux, chaque lampe RVB correspondante affichant différents états. L'interrupteur à bascule permet l'entrée de quantités de commutation multicanaux, améliorant encore les capacités de contrôle.

 L'unité 8EnCoder trouve des applications dans divers domaines, tels que les robots à plusieurs degrés de liberté ou les systèmes d'égalisation musicale. Sa polyvalence et ses options de saisie complètes le rendent adapté aux projets nécessitant un contrôle et un retour précis, permettant aux utilisateurs d'interagir avec leurs systèmes de manière efficace et intuitive.

Caractéristiques

• Codeur rotatif à 8 canaux
• 8 canaux correspondent aux lumières RVB
• Communication I2C
• Les interrupteurs à bascule peuvent être utilisés pour les entrées de commutation multicanaux
• Fonction de presse radiale
• Interface HY2.0-4P
• 2x trous compatibles LEGO

Comprend

• 1x 8 Unité d'encodeur
• 1x câble HY2.0-4P (20 cm)

Applications

• Contrôle conjoint du robot à plusieurs degrés de liberté
• Aspects du contrôle de l'égalisation musicale
• Contrôle d'éclairage multicanal

spécification

Exemple Arduino

Diagramme de temps I2C

Firmware STM32F030C8T6
