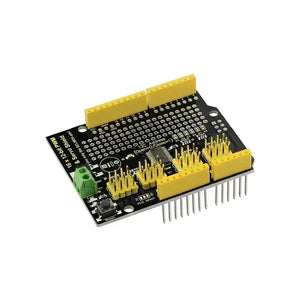

Blindage d'entraînement de servomoteur OpenELAB à 16 canaux pour Arduino

Lorsque nous effectuons des expériences de robot, celui-ci doit utiliser plusieurs ports PWM pour piloter le servomoteur. Cependant, l'Arduino UNO R3 couramment utilisé ne dispose que de 6 ports PWM, ce n'est donc pas suffisant.

Cela vous permet d'utiliser cette carte d'extension, directement empilée sur la carte Arduino UNO R3 et pouvant piloter jusqu'à 16 servos. Il utilise l'entrée I2C, occupe juste A4 et A5 de la carte Arduino UNO R3. La carte d'extension contient des trous PCB double face, qui peuvent être dirigés vers la soudure avec des composants pour construire des circuits de prototypage.

• Entrée I2C, contrôlant la sortie PWM 16 canaux

• Entrée indépendante de la puissance du servo V+, jusqu'à 6 V.

• Signal logique et sortie indépendante de la puissance logique 3-5 V

• Fréquence : 40-1000Hz

• Canaux : 16 canaux

• Résolution : 12 bits

• Dimensions : 69 mm x 54 mm x 24 mm

• Poids : 20 g
