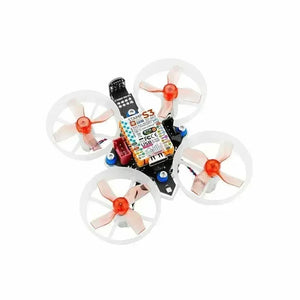

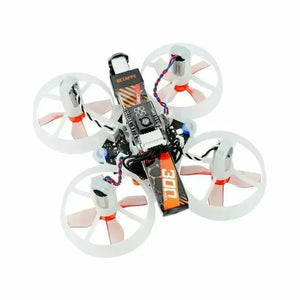

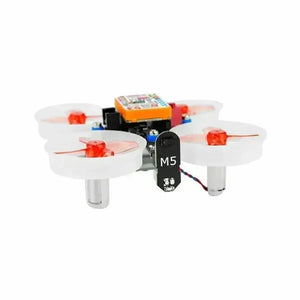

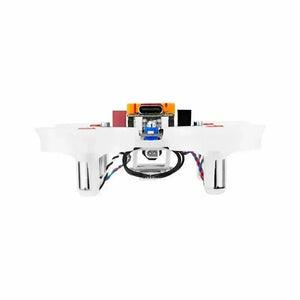

M5Stack M5Stamp Fly met M5StampS3

De M5Stamp Fly is een opwindende programmeerbare open-source quadcopter kit die een scala aan functies biedt voor drone-enthousiastelingen en ontwikkelaars. Laten we de belangrijkste componenten bekijken:

1. Hoofd Controller (StampS3): De StampS3 fungeert als de centrale hersenen van de quadcopter. Het integreert een BMI270 6-assige gyroscoop voor nauwkeurige bewegingsdetectie en een BMM150 3-assige magnetometer voor het detecteren van oriëntatie en richting.

2. Hoogte- en obstakelsensoren:

3. BMP280 Barometrische Druksensor: Meet de atmosferische druk om de hoogte te bepalen.

• VL53L3(ToF) Afstandssensoren: Deze sensoren maken nauwkeurige hoogtebehoud en obstakelvermijding mogelijk.

4. Optische Flow Sensor (PMW3901MB-TXQT): Biedt verplaatsingsdetectie, wat cruciaal is voor stabiel zweven en positiecontrole.

5. Extra functies:

• Zoemer: gebruikt voor audiofeedback of waarschuwingen.

• WS2812 RGB-LED's: deze LED's geven de status aan en maken visuele interactie mogelijk.

• Resetknop: Handig voor opnieuw opstarten of probleemoplossing.

• 300 mAh hoogspanningsbatterij: voedt de quadcopter.

• Hogesnelheidskernloze motoren: Vier motoren drijven de propellers aan.

6. printplaat Functies:

• INA3221AIRGVR: bewaakt realtime stroom en spanning.

• Grove-connectoren: twee connectoren voor het toevoegen van extra sensoren of randapparatuur.

7. Controleopties:

• Atom Joystick: Je kunt de M5Stamp Fly bedienen met een Atom Joystick via het  ESP-NOW protocol.

• Automatische en handmatige modi: kies tussen deze modi voor verschillende vlieggedragingen (bijvoorbeeld nauwkeurig zweven of salto's).

8. Open-Source Firmware: De firmware-broncode is open, waardoor het geschikt is voor educatieve doeleinden, onderzoek en verschillende drone-ontwikkelingsprojecten.

Producteigenschappen

• M5StampS3 als de hoofdcontroller

• BMP280 voor detectie van barometrische druk

• VL53L3 afstandssensoren voor hoogtebehoud en obstakelvermijding

• 6-assige houdingsensor

• 3-assige magnetometer voor richtingdetectie

• Optische flowdetectie voor zweven en verplaatsingsdetectie

• Zoemer

• 300mAh hoogspanningsbatterij

• Stroom- en spanningsdetectie

• Grove connector uitbreiding

Inclusief

• 1x Postzegelvlieg

• 1x 300 mAh lithium-hoogspanningsbatterij

Toepassingen

• Onderwijs

• Onderzoek

• Ontwikkeling van drones

• DIY-projecten

Specificaties
