WT99-DK - Scheda di sviluppo per uso generale

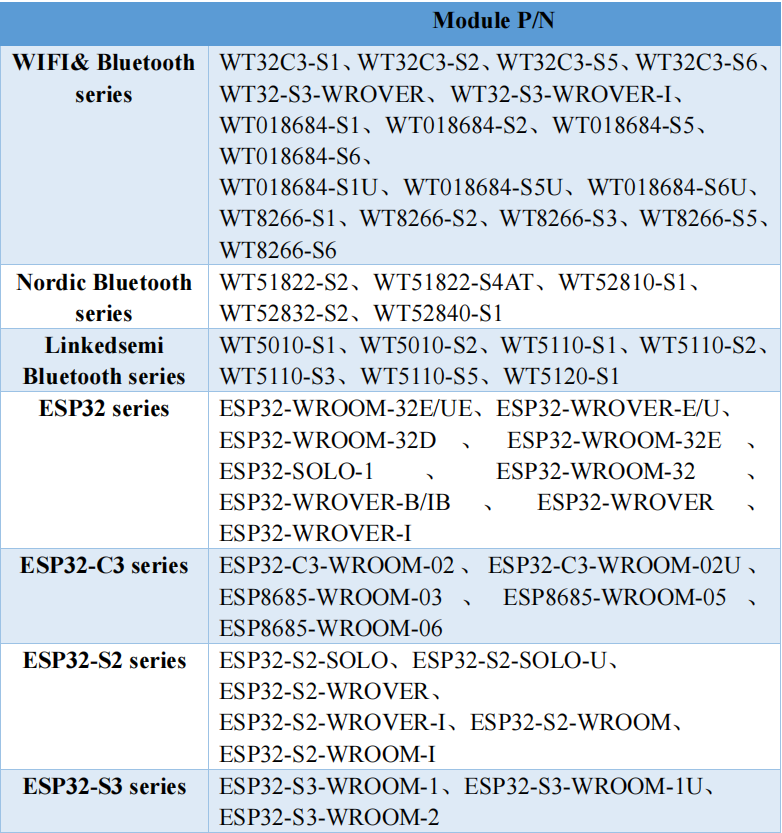

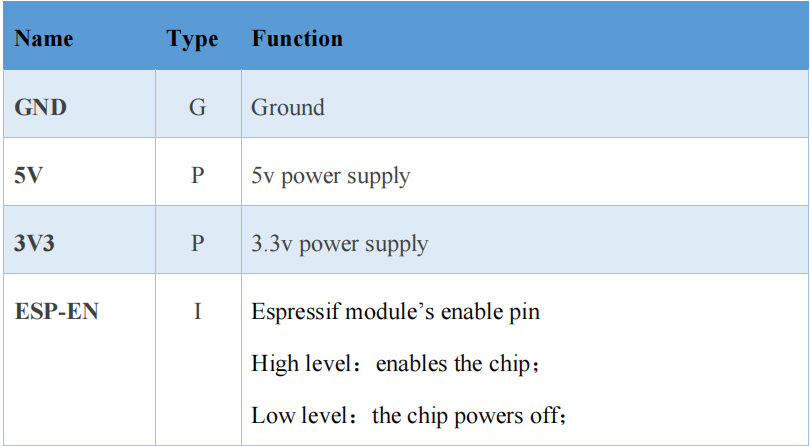

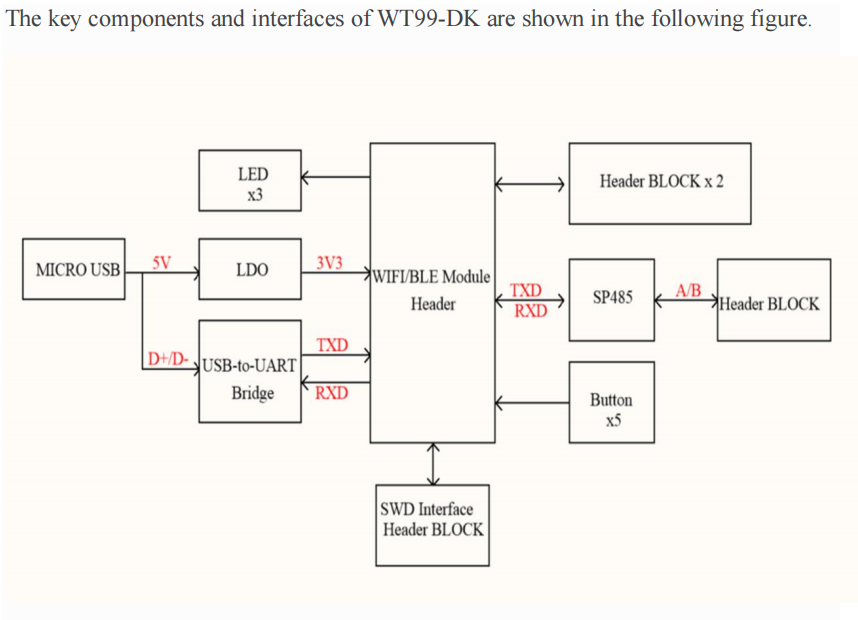

Testata di alimentazione

La piedinatura di uscita dell'alimentatore può fornire una tensione di 3,3 V o 5 V.

Interruttore di alimentazione

Interruttore di alimentazione 5V

Micro USB
Presa femmina

L'interfaccia USB viene utilizzata per l'alimentazione della scheda,
per il flashing del firmware sul chip e per la comunicazione
con il chip utilizzando protocolli USB.

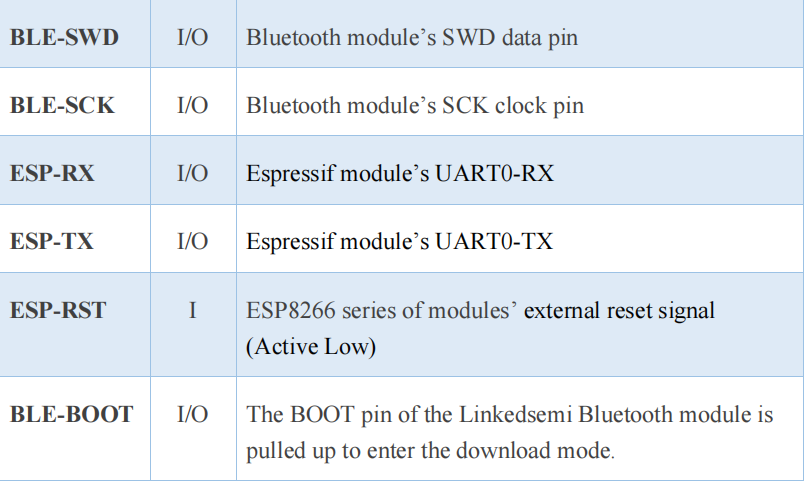

Livello TX RX
porta jumper

Controlla il livello della porta I/O di TX/RX, puoi selezionare 3,3 V
o 5V, predefinito 3.3v.

Da USB a UART
Ponte

Un ponte USB a UART a chip singolo, velocità di trasmissione:
Da 50 bps a 6 Mbps.

Da UART a RS485
circuito

Interfaccia di comunicazione riservata da UART a RS485.

LED di potenza

La scheda è collegata a un alimentatore USB e quando
si preme l'interruttore di alimentazione, la spia è accesa.
