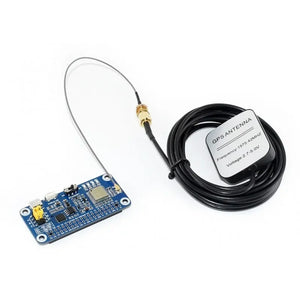

Questo è un Raspberry Pi GNSS HAT che supporta sistemi Multi-GNSS: GPS, BDS e QZSS, con vantaggi come posizionamento rapido, alta precisione, basso consumo energetico e così via.

È un modo semplice per abilitare la funzione di posizionamento globale per il tuo Raspberry Pi.

Caratteristiche

  • Header di estensione GPIO standard Raspberry Pi 40PIN, supporta schede della serie Raspberry Pi, Jetson Nano
  • Supporta sistemi Multi-GNSS: GPS, BDS e QZSS
  • EASY™, tecnologia di previsione auto track, aiuta il posizionamento rapido
  • AlwaysLocate™, controller intelligente della modalità periodica per il risparmio energetico
  • Supporta DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • Velocità di comunicazione UART: 4800~115200bps (9600bps di default)
  • Portabatterie a bordo, supporta batteria ricaricabile ML1220, per preservare le informazioni di effemeridi e avvii a caldo
  • 4 LED per indicare lo stato di funzionamento del modulo
  • Fornito con risorse di sviluppo e manuale (esempi per Raspberry Pi/Jetson Nano/Arduino/STM32)

Specifiche GNSS

  • Banda: GPS L1(1575.42Mhz), BD2 B1 (1561.098MHz)
    • Canali: 33 canali di tracciamento, 99 canali di acquisizione, 210 canali PRN
    • Codice C/A
    • SBA: WAAS, EGNOS, MSAS, GAGAN
  • Precisione di posizione orizzontale:
    • Autonomo: <2.5mCEP
  • Tempo al primo fix @-130dBm (EASY™ abilitato):
    • Avvii a freddo: <15s
    • Avvii a caldo: <5s
    • Avvii a caldo rapido: <1s
  • Sensibilità:
    • Acquisizione: -148dBm
    • Tracciamento: -163dBm
    • Riacquisizione: -160dBm
  • Prestazioni dinamiche:
    • Altitudine (max): 18000m
    • Velocità (max): 515m/s
    • Accelerazione (max): 4G

Specifiche generali

  • Interfaccia di comunicazione: UART
  • Velocità in baud: 4800~115200bps (9600bps di default)
  • Frequenza di aggiornamento: 1Hz (default), 10Hz (max)
  • Protocolli: NMEA 0183, PMTK
  • Tensione di alimentazione: 5V / 3.3V
  • Corrente operativa: 13mA
  • Temperatura di esercizio: -40℃ ~ 85℃
  • Dimensioni: 65mm x 30.5mm

Applicazioni

  • Tracciamento veicoli
  • Tracciamento beni
  • Sistema di sicurezza
  • PDA industriale
  • Applicazione GIS

Cosa c'è a bordo

L76X GPS HAT on board resource

  1. Modulo L76B
  2. CP2102: convertitore USB TO UART
  3. CAT24C32: EEPROM
  4. RT9193-33: gestore di alimentazione
  5. Pulsante di risveglio modalità backup
  6. Interruttore standby
  7. Indicatori:
    • RXD/TXD: indicatore UART RX/TX
    • PPS: indicatore stato GPS
    • PWR: indicatore di alimentazione

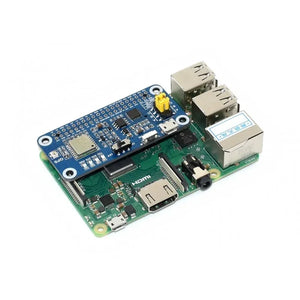

  8. Connettore GPIO Raspberry Pi: per collegamento con Raspberry Pi
  9. Porta USB TO UART

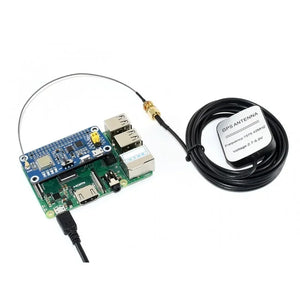

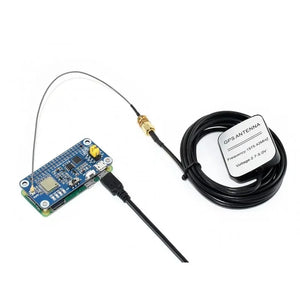

  10. Connettore antenna GNSS

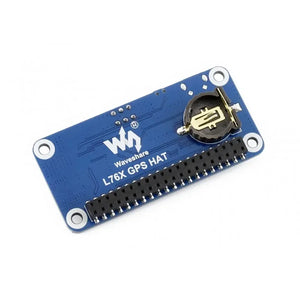

  11. Portabatterie: supporta batteria ricaricabile ML1220, per preservare le informazioni di effemeridi e avvii a caldo
  12. Selettori jumper UART
    • A: controlla L76B tramite USB TO UART
    • B: controlla L76B tramite Raspberry Pi
    • C: accesso a Raspberry Pi tramite USB TO UART

Dimensioni
