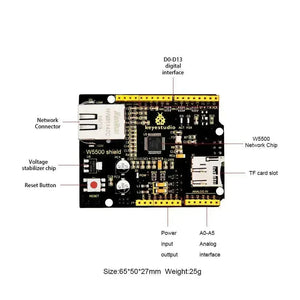

Lo scudo di rete W5500 viene fornito con un modulo di rete W5500 come core.
Può essere realizzato come un semplice server Web oppure scrivere e leggere il livello alto/basso dei pin digitali o il valore analogico dei pin analogici tramite il controllo di rete.
È compatibile sia con la scheda di sviluppo UNO R3 che Mega 2560 R3.
Durante l'utilizzo, impilare lo scudo W5500 sulla scheda UNO e caricare il programma sulla scheda di controllo, che può creare un semplice server Web.
Puoi consentire rapidamente al controller di accedere a Internet per creare la tua applicazione di rete.
Allo stesso tempo, supporta anche la lettura e la scrittura di una scheda mini SD (scheda TF, spazio di archiviazione massimo 1G).
È possibile impilare direttamente lo scudo di rete W5500 sulla scheda di controllo o impilare altre schede di espansione su questo scudo di rete.
Lo scudo ha quattro fori di fissaggio da 3 mm, facili da montare su qualsiasi altro dispositivo.

Parametri tecnici

• Tensione di ingresso: DC 5V

• Tensione di lavoro: DC 3.3V

• Corrente di lavoro: circa 380mA

• Potenza massima: 3W

• Temperatura di lavoro: -55℃ ~ +75℃

• Tipo di interfaccia del trasformatore di rete: RJ-45

• Pitch del connettore femmina: 2,54 mm

• Memoria mini scheda SD/scheda TF: massimo 1G

• Socket TF: auto-popping

• Diametro del foro fisso: 3mm

• Dimensioni: 65mm*50mm*27mm

• Peso: 25g
  Chip di rete con stack di protocollo TCP/IP hardware completo W5500

• Supporta bus SPI ad alta velocità (modalità SPI 0, 3);

• Supporta il protocollo hardware TCP/IP: TCP, UDP, ICMP, IPv4ARP, IGMP, PPPoE;

• Livello fisico Ethernet 10/100Mbps integrato;

• Supporta la risposta automatica (modalità full duplex/half duplex);

• Uscite di segnale indicatore multiple (full/half duplex);

• Supporta 8 porte indipendenti per la connessione allo stesso tempo;

• Memoria interna da 32 KB per buffer TX/RX;

• Supporta la modalità sleep e il risveglio di rete;

• Tensione di funzionamento 3,3 V, la porta I/O può sopportare una tensione di 5 V

• Pacchetto ultra piccolo senza piombo 48P/N LQFP
