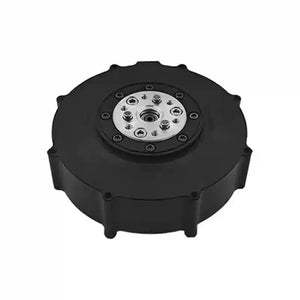

SteadyWin GIM8108-8 Motoriduttore planetario 375g Motore di riduzione per giunto robotico
Need it faster? Contact us via phone or email for expedited delivery.
SteadyWin GIM8108-8 Motoriduttore planetario 375g Motore di riduzione per giunto robotico
⚙️ SteadyWin GIM8108-8 Planetary Gearmotor è una soluzione motore brushless ad alta coppia 💪 48V 336W, che eroga una coppia nominale di 7,5N·m e una coppia di stallo di 22N·m 🌀. È abbinato a un riduttore planetario 8:1 ⚙️ per un controllo preciso del movimento in robotica e automazione.
📦 Integrato in un compatto alloggiamento Ø92 × 55mm con grado IP54, funziona a una velocità nominale di 110 RPM 🚀 e supporta il feedback in tempo reale tramite un encoder a 16 bit 🎯.
🤖 Perfetto per giunti robotici e attuatori intelligenti, presenta:
-
🔩 Doppia capacità di carico: 225N assiale / 900N radiale
-
🔌 Connettività CAN e Type-C per un'integrazione flessibile
-
🛑 Freni personalizzati opzionali per un controllo migliorato
-
⚖️ Design leggero: solo 375g con il motore
Specifiche
| GIM8108-8 | ||
| Modello driver |
/ | SDC104 |
| Tensione nominale | V | 48 |
| Intervallo di tensione | V | 12~56 |
| Potenza |
O |
336 |
| Coppia nominale | N.M | 7.5 |
| Coppia di stallo | N.M | 22 |
| Velocità Nominale dopo Riduzione | RPM | 110 |
| Velocità Massima dopo Riduzione | RPM | 320 |
| Corrente Nominale | Un | 7 |
| Corrente di Blocco | Un | 22 |
| Resistenza di Fase | Ω | 0.67 |
| Induttanza di Fase | mH | 0.45 |
| Costante di Velocità | rpm/v | 6.67 |
| Costante di Coppia | N.M/A | 1 |
| Numero di Coppie di Poli | Coppie | 21 |
| Rapporto di Trasmissione | / | 8:1 |
| Tipo di Ingranaggio | / | Planetario |
| Materiale degli ingranaggi del riduttore | / | ACCIAIO |
| Gioco degli ingranaggi del riduttore | arcmin | 15 |
| Peso Motore senza Driver | g | 378 |
| Peso Motore con Driver | g | 396 |
| Dimensione senza Driver | mm | Ø92*44 |
| Dimensioni con Driver | mm | Ø92*55 |
| Carico Assiale Massimo | N | 225 |
| Carico Radiale Massimo | N | 900 |
| Rumore | dB | <60 |
| Comunicazione | / | CAN & Type-C |
| Secondo encoder | / | SÌ |
| Grado di Protezione del Motore | / | IP54 |
| Temperatura di esercizio | ℃ | -20~+80 |
| Risoluzione dell'Encoder sul Driver | Bit | 16 |
| Encoder Separato | / | NO |
| Freno Personalizzato | / | SÌ |


⚙️ SteadyWin GIM8108-8 Gearmotor — Tabella di Confronto Varianti
| Nome Variante | Codice Modello | Driver Incluso | Prezzo (EUR) | Peso | Quantità in magazzino | Note |
|---|---|---|---|---|---|---|
| Solo motore | SW-GIM8108-8 | ❌ No | €74.00 | ~375g | 199 | Motore nudo, senza driver |
| Driver per motore + GDZ468 | SW-GIM8108-81Z | ✅ GDZ468 | €129.00 | ~396g | 199 | Configurazione driver standard |
| Driver per motore + GDS68 | SW-GIM8108-82S | ✅ GDS68 | €104.00 | ~396g | 193 | Opzione driver leggero |
| Driver per motore + GDS68 + 2ES68 | SW-GIM8108-83SE | ✅ GDS68 + 2ES68 | €111.00 | ~396g | 197 | Controllo migliorato, doppio encoder |
🧠 Note sulle opzioni del driver
-
GDZ468: Driver completo con supporto CAN/Type-C
-
GDS68: Driver compatto per configurazioni con spazio limitato
-
2ES68: Modulo encoder secondario per feedback avanzato
-
Tutte le varianti mantengono le stesse specifiche del motore base: 48V, 336W, 7.5N·m di coppia, riduttore 8:1, involucro IP54
⚙️ SteadyWin GIM8108-8 Planetary Gearmotor — Panoramica Tecnica Completa
🔋 Specifiche del Motore
-
Intervallo di Tensione: 12V–56V DC
-
Tensione nominale: 48V
-
Potenza in uscita: 336W
-
Coppia Nominale: 7.5 N·m
-
Coppia di Stallo: 22 N·m
-
Velocità Nominale (dopo riduzione 8:1): 110 RPM
-
Velocità Massima (dopo riduzione): 320 RPM
-
Corrente Nominale: 7 A
-
Corrente di Stallo: 22 A
🧠 Precisione & Controllo
-
Risoluzione Encoder: 16-bit onboard
-
Protocolli di Comunicazione: CAN & Type-C
-
Coppie di Poli: 21
-
Costante di Velocità: 6.67 rpm/V
-
Costante di Coppia: 1 N·m/A
-
Resistenza di Fase: 0.67 Ω
-
Induttanza di Fase: 0.45 mH
⚙️ Riduttore & Meccanica
-
Rapporto di trasmissione: 8:1
-
Tipo di Ingranaggi: Planetario
-
Materiale Ingranaggi: Acciaio
-
Gioco: ≤15 arcmin
-
Carico Assiale Max: 225 N
-
Carico Radiale Max: 900 N
-
Livello di Rumore: <60 dB
📦 Formato
-
Dimensioni Motore (con driver): Ø92 × 55 mm
-
Peso (con driver): 396 g
-
Classe di Protezione: IP54 (resistente a polvere e spruzzi)
-
Temperatura di Funzionamento: -20°C a +80°C
-
Supporto Freno Personalizzato: ✅ Sì
-
Supporto Secondo Encoder: ✅ Sì
-
Supporto Encoder Separato: ❌ No
🧩 Applicazioni Ideali
-
🤖 Giunti Robotici: Movimento fluido, alta coppia, dimensioni compatte
-
🦾 esoscheletri & umanoidi: Leggeri e reattivi
-
🏭 Sistemi di Automazione: Affidabile sotto carico, feedback preciso
-
🛠️ Meccatronica Personalizzata: CAN/Type-C rende l'integrazione flessibile
