Unità Relè a Stato Solido M5Stack (BT136S)
Unità SSR (Solid State Relay) i relè sono un tipo di relè che differiscono dai tradizionali relè elettromagnetici in diversi modi. Una differenza significativa è la loro durata di commutazione estesa, che è molto più lunga rispetto ai relè elettromagnetici. Questa longevità è ottenuta perché gli SSR utilizzano dispositivi semiconduttori di potenza per la commutazione invece di contatti meccanici.
L'unità SSR incorpora l'isolamento con optoisolatore MOC3043M e il rilevamento del passaggio per zero. Il MOC3043M è un driver triac otticamente isolato che fornisce isolamento elettrico tra il circuito di controllo e il circuito di alimentazione in uscita. La funzione di rilevamento del passaggio per zero garantisce che l'interruttore SSR avvenga nel punto di passaggio a zero della tensione, minimizzando il rumore elettrico e riducendo lo stress sui dispositivi collegati.
L'unità SSR supporta un intervallo di ingresso del segnale di controllo da 3,3 a 5V DC, rendendola compatibile con microcontrollori e altri sistemi di controllo digitali. L'ingresso di controllo consente agli utenti di commutare la potenza in uscita di una sorgente monofase 220-250V AC.
Le unità SSR sono note per la loro velocità di commutazione rapida, tipicamente nell'ordine dei microsecondi. Questa capacità di accensione/spegnimento rapida è resa possibile dai dispositivi semiconduttori di potenza utilizzati all'interno dell'SSR. Inoltre, le unità SSR spesso includono meccanismi di protezione integrati contro la sovracorrente per proteggere da flussi di corrente eccessivi.
Queste caratteristiche rendono le unità SSR adatte ad applicazioni che richiedono commutazioni frequenti e tempi di risposta rapidi. Sono ampiamente utilizzate in vari settori, inclusi i sistemi di controllo dell'illuminazione, le macchine utensili CNC, l'automazione e altre applicazioni dove è necessario un controllo preciso e una commutazione veloce.
Nota:
1. Si prega di fare attenzione quando si utilizzano carichi AC ad alta tensione e di non operare con l'elettricità.
2. Questo relè è solo per carichi AC.
Caratteristiche del prodotto
- SSR di tipo sopra-zero
- Protezione integrata da sovracorrente
- Isolamento con optoisolatore integrato, con rilevamento oltre lo zero
- Alta velocità, Basso rumore, Durevole, alta affidabilità, alta sensibilità
- Più comodo da accedere con interfaccia GROVE
- Supporta la programmazione grafica UIFlow, realizzando il controllo remoto del relè con il controller M5 in soli 3 minuti!
Vantaggi rispetto ai relè meccanici:
- Velocità di accensione/spegnimento più rapida e nessun usura da contatto fisico.
- Funzionamento completamente silenzioso.
- Nessuna scintilla elettrica per l'uso in ambienti complessi.
- Di lunga durata
- Dimensioni compatte

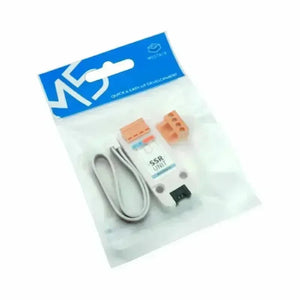

Il pacchetto include:
- 1x Unità SSR
- 1 cavo HY2.0-4P
Applicazioni:
- Controllo motore
- Illuminazione industriale e domestica
- Riscaldamento e commutazione statica
- Illuminazione del palcoscenico
- Apparecchiature mediche, semafori
Specifiche
| Risorse | Parametro |
|---|---|
| Modello SCR | Modello BT136S |
| Modello di Isolamento Optocoppia | MOC3043 |
| Segnale di controllo | 3,3-5 V CC |
| Tensione di accensione/spegnimento | corrente alternata monofase: 220-250V |
| Corrente di carico massima | 2A |
| Numero di canali di controllo | 1 |
| Protezione da sovracorrente | Fusibile: 2A |
| Temperatura di esercizio | da -10 a +80°C |
| Peso netto | 52 g |
| Peso lordo | 70 g |
| Dimensioni del prodotto | 54 x 54 x 16 mm |
| Dimensioni del pacchetto | 75 x 60 x 20 mm |
