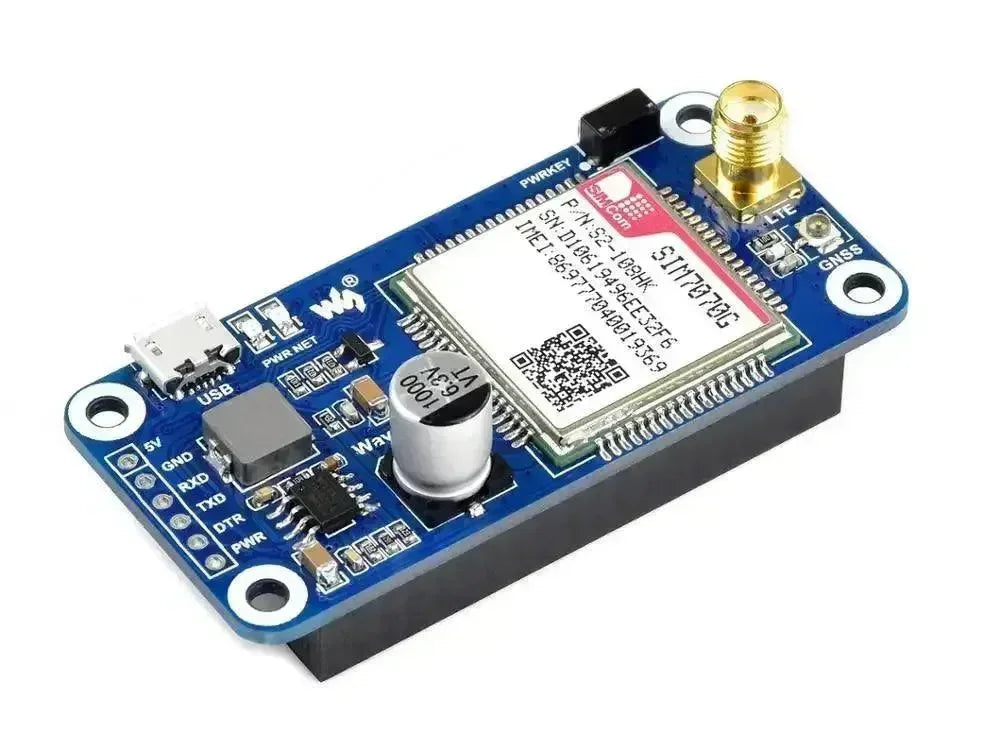

Waveshare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT per Raspberry Pi
Vietato dal produttore del modulo SIMCOM, non siamo autorizzati a spedire questo prodotto o fornire supporto tecnico ai seguenti paesi/regioni: Iran, Corea del Nord, Cuba, Sudan, Siria.
SIM7070G NB-IoT / Cat-M / GPRS HAT per Raspberry Pi, supporto banda globale, con posizionamento GNSS
NB-IOT / CAT-M / GPRS / GNSS HAT
Modulo di comunicazione IoT cellulare a banda stretta a bassa potenza per Raspberry Pi
Basato su SIM7070G, supporto per bande globali
Si tratta di un HAT di telecomunicazione per Raspberry Pi che supporta bande globali di NB-IoT, Cat-M e GPRS, nonché posizionamento GNSS. Grazie ai suoi vantaggi quali dimensioni ridotte, basso ritardo e ampia copertura, è la scelta ideale per applicazioni IoT come strumenti intelligenti, tracciamento delle risorse, monitoraggio remoto, e-health e così via.
Rispetto al SIM7080G, questo modulo supporta anche il GPRS (2G); rispetto al SIM7000C/E è più generico a causa del supporto delle bande globali.
Caratteristiche a colpo d'occhio
-
Intestazione di estensione GPIO Raspberry Pi 40PIN standard, supporta le schede della serie Raspberry Pi
-
Supporta protocolli di comunicazione come TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
-
Supporta il posizionamento GNSS (GPS, BeiDou, GLONASS, Galileo)
-
Interfaccia USB integrata, per testare i comandi AT, ottenere dati di posizionamento GPS e così via
-
Pin di controllo UART breakout, per connettersi con schede host come Arduino/STM32
-
Lo slot per scheda SIM supporta SOLO SIM card da 1,8 V (la scheda SIM da 3 V non è disponibile)
-
2 indicatori LED, facile da monitorare lo stato di funzionamento
-
Velocità di trasmissione: 300~3686400 bps
-
Negoziazione automatica velocità di trasmissione comune: 9600/19200/38400/57600/115200 bps
-
Viene fornito con risorse di sviluppo e manuale (esempi per Raspberry Pi/Arduino/STM32)
Specifiche
| NB-IOT/CAT-M/2G | |
|---|---|
| banda | NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Categoria M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 | |
| GSM/GPRS/EDGE: 850/900/1800/1900MHz | |
| Velocità dati | NB-IoT: 136Kbps(DL)/150Kbps(UL) |
| Cat-M: 589Kbps(DL)/1119Kbps(UL) | |
| GPRS: 85.6Kbps(DL)/85.6Kbps(UL) | |
| EDGE: 236,8Kbps(DS)/236,8Kbps(US) | |
| Supporto per schede SIM | Scheda NB-IoT/Cat-M/2G (SOLO scheda SIM da 1,8 V) |
| Regione applicabile | globale |
| Stazione spaziale | |
| Tipo di ricevitore | 16 canali |
| Codice C/A | |
| banda | GPS L1: 1575,42 ± 1,023MHz |
| GLONASS L1: 1598.0625 ~ 1605.375MHz | |
| BDS B1: 1559,052 ~ 1591,788MHz | |
| Galileo L1: 1575,42 ± 1,023MHz | |
| Formato dei dati | NMEA-0183 |
| Antenna | Antenna attiva |
| ALTRO | |
| Alimentazione elettrica | 5V |
| Tensione operativa | 5V / 3.3V (configurato tramite resistore da 0Ω) |
| Consumo attuale | circa 41mA (modalità inattiva) |
| Temperatura di esercizio | Temperatura di esercizio -40°C ~ 85°C |
| Temperatura di conservazione | Temperatura di esercizio -45°C ~ 90°C |
| Dimensioni | 30,50 mm × 65,00 mm |
GPIO Raspberry Pi 40PIN standard
Compatibile con le schede della serie Raspberry Pi
Supporto di banda globale di NB-IoT/Cat-M/2G
NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Categoria M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Frequenza: 850/900/1800/1900 MHz
Comunicazione cloud
Supporta protocolli di comunicazione tra cui TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Posizionamento GNSS
Supporta GPS, BeiDou, GLONASS, posizionamento Galileo
Cosa c'è a bordo
-
Modello SIM7070G
-
Chip di potenza MP1482
-
chip di potenza RT9193-33
-
Intestazione GPIO Raspberry Pi
per la connessione con Raspberry Pi
-
Interfaccia USB
per testare i comandi AT, ottenere dati di posizionamento GPS, ecc.
-
Interfaccia di controllo SIM7070G
per la connessione con schede host come Arduino/STM32
-
Slot per scheda SIM
supporta SOLO schede SIM da 1.8V
-
Connettore antenna GNSS
-
connettore antenna LTE
-
Tasto di accensione del modulo
-
Indicatore di stato della rete
-
Indicatore di potenza
-
Selezione della tensione di funzionamento
A: impostare il livello IO a 5V
B: impostare il livello IO a 3.3V (predefinito)
-
Selezione DTR
A: DTR è connesso a P26
B: DTR è disconnesso (predefinito)
-
Selezione PWR
A: PWR è connesso a P4 (predefinito)
B: PWR è collegato all'alimentazione
Guida alla selezione
| CAT-M & NB-IOT & GSM | CAT-M e NB-IOT | NB-IoT | ||||
|---|---|---|---|---|---|---|
| SIM7000C | SIM7000E | Modello SIM7070G | SIM7080G | Modello SIM7020C | SIM7020E | |
| Regioni applicabili | Cina | Europa/Africa/Australia/Sud-Est asiatico | Globale | Cina | Europa/Africa/Australia/Sud-Est asiatico | |
| banda | ||||||
| NB-IoT | LTE-FDD: B1/B3/B5/B8 | LTE-FDD: B3/B8/B20/B28 | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19 /B20/B25/B26/B28/B66/B71/B85 |
LTE-FDD: B1/B3/B5/B8 |
LTE-FDD: B1/B3/B5/B8/B20/B28 |
|
| Gatto-M | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18 /B19/B20/B25/B26/B27/B28/B66/B85 |
N / A | ||||
| GSM | GPRS/EDGE 900/1800 MHz | GSM/GPRS/BORDO 850/900/1800/1900 MHz | N / A | N / A | ||
| Stazione spaziale | GPS, GLONASS, BeiDou, Galileo | N / A | ||||
| Velocità dati | ||||||
| NB-IoT (Kbps) | 34(DL)/66(UL) | 136(DL)/150(UL) | 136(DL)/150(UL) | 26.15(DL)/62.5(UL) | ||
| Cat-M (Kbps) | 300(DL)/375(UL) | 589(DL)/1119(UL) | 589(DL)/1119(UL) | |||
| BORDO (Kbps) | 236.8(DL)/236.8(UL) | 236.8(DL)/236.8(UL) | ||||
| GPRS (Kbps) | 85.6(DL)/85.6(UL) | 85.6(DL)/85.6(UL) | ||||
| Caratteristiche del software | ||||||
| Protocollo di rete | TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT, ecc. | |||||
| Aggiornamento del firmware | USB | UART | ||||
| Interfacce hardware | ||||||
| Slot per scheda SIM | 1,8 V/3,3 V | 1,8 V | 1,8 V | 1,8 V/3,3 V | ||
| UART | Supporta i comandi AT | Supporta comandi AT, aggiornamento del firmware | ||||
| USB | Supporta test dei comandi AT, posizionamento GPS, aggiornamento del firmware, ecc. | Solo per alimentazione esterna | ||||
| Connettore dell'antenna | Antenna LTE (SMA) + antenna GNSS (IPEX) | Antenna LTE (IPEX) + antenna GNSS (IPEX) | Antenna LTE (SMA) | |||
| Applicazioni | ||||||
| Esempi | Contatori, telecomando, casa intelligente, città intelligente, agricoltura intelligente e così via | |||||
CONTENUTO DEL PACCO
Peso: 0,148 kg
- SIM7070G Cat-M/NB-IoT/GPRS HAT x1
- Antenna LTE x1
- Antenna GPS esterna (B) x1
- Cavo USB-A a Micro-B x1
- Confezione di distanziali x1
