Scheda di aggiornamento del controllo principale RJ11 EASY Plug V2.0 - OpenELAB

Il processore utilizzato nella scheda di controllo EASY plug V2.0 è ATmega328.

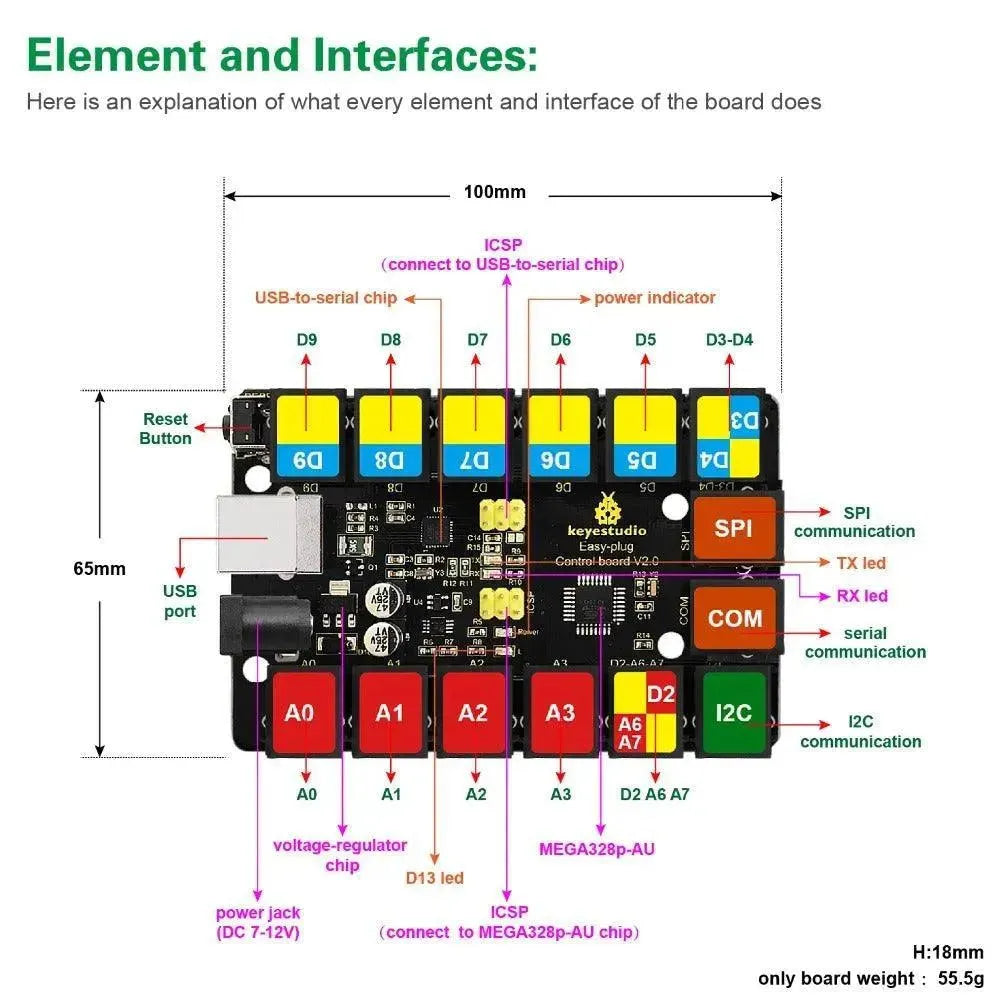

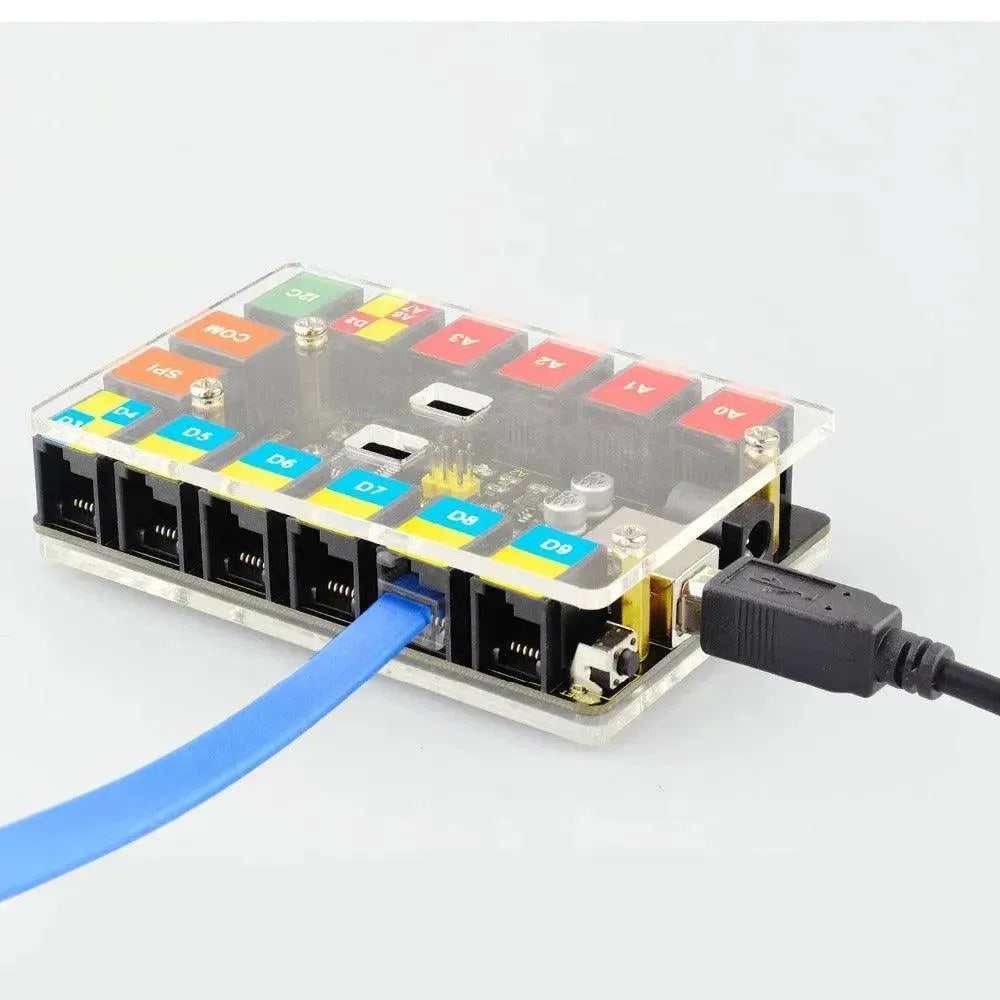

Dispone di 5 porte digitali singole etichettate da D5 a D9 (di cui 3 possono essere utilizzate come uscite PWM), 1 interfaccia doppia digitale (D3-D4), 4 ingressi analogici (A0-A3), un'interfaccia joystick (D2-A6- A7), una comunicazione SPI, una porta di comunicazione seriale e un'interfaccia di comunicazione IIC. Anche con una connessione USB, un jack di alimentazione, due connettori ICSP e un pulsante di ripristino. Suddivide le porte IO con spina RJ11 6P6C.

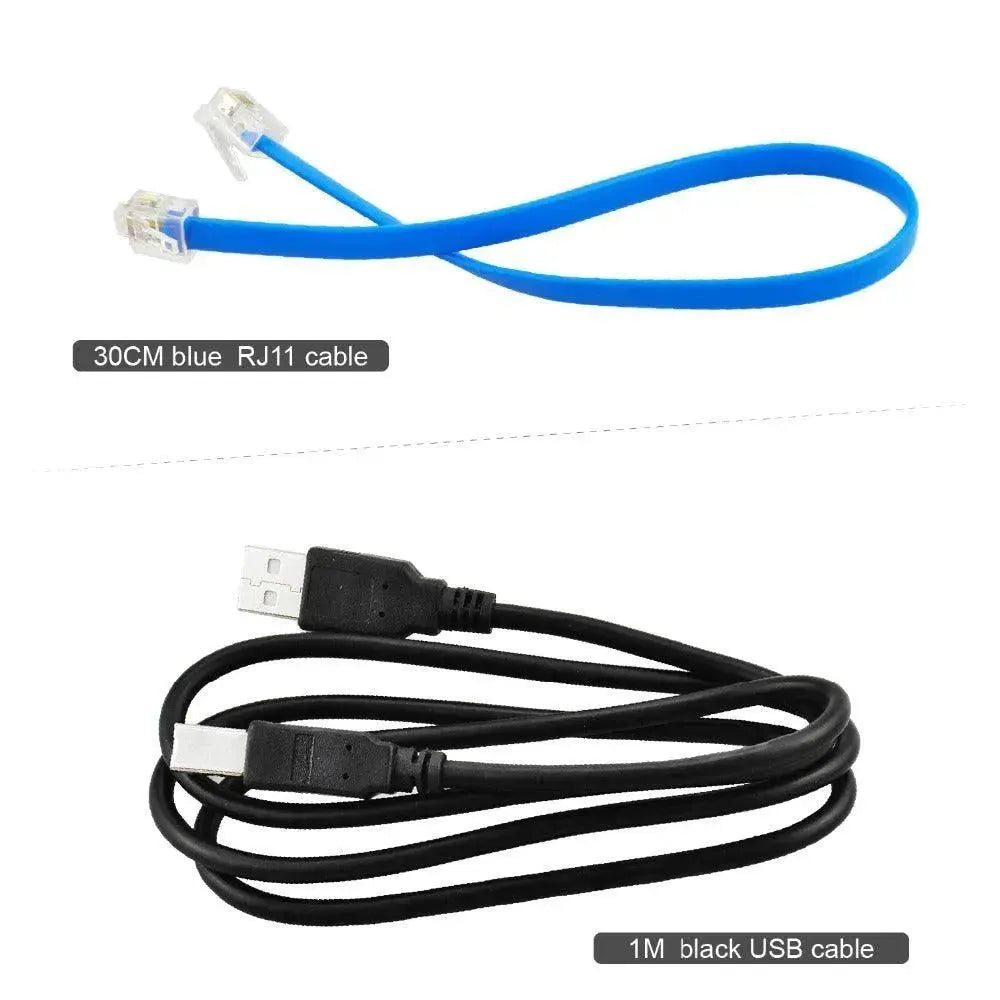

Basta collegarlo a un computer con un cavo USB o alimentarlo tramite un jack CC per iniziare. Per comodità di connessione dei cavi, semplifichiamo i pin GND e VCC in ciascuna spina, quindi è necessario solo un cavo connettore RJ11 6P6C per collegare un sensore o modulo esterno, non è necessario collegare separatamente VCC e GND. Quindi non preoccuparti che un cablaggio errato danneggerà i prodotti esterni.
