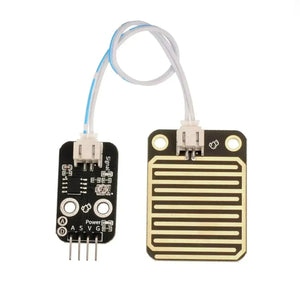

Sensore di gocce di pioggia

Un sensore di gocce di pioggia è un dispositivo di rilevamento utilizzato principalmente per rilevare la pioggia e misurare la quantità di pioggia. È ampiamente applicato nei sistemi di tergicristalli automatici delle auto, nei sistemi di illuminazione intelligenti e nei sistemi di tetto apribile intelligenti. Il sensore utilizza doppio materiale FR-04 di alta qualità con un'ampia area di 5,0 * 4,0 cm e la superficie è nichelata per resistenza all'ossidazione, conduttività e durata superiore. La sensibilità può essere regolata utilizzando un potenziometro e la tensione operativa va da 3,3 V a 5 V.

Tipi di output:

• Uscita digitale (0 e 1)
• Uscita analogica tensione AO

Utilizzando il comparatore di tensione duale LM393:

• Quando è collegato a un alimentatore da 5 V e non sono presenti gocce d'acqua sul sensore, l'uscita DO è a un livello alto.
• Quando sono presenti gocce d'acqua, l'uscita di DO è a un livello basso.
• Se le goccioline vengono rimosse, l'emissione ritorna ad un livello elevato.

Connessioni:

• L'uscita analogica AO può essere collegata all'interfaccia AD su un microcontrollore per rilevare la dimensione delle gocce di pioggia.
• L'uscita digitale DO può essere collegata ad un microcontrollore per rilevare la presenza di pioggia.

Diagramma schematico

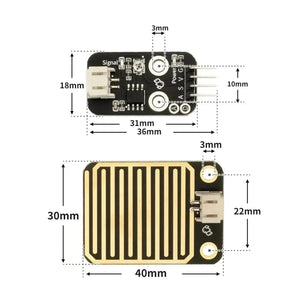

Parametri del modulo

• Tensione di alimentazione: 3,3 V/5 V
• Tipo di connessione: intestazione pin con passo da 2,54 mm
• Metodo di montaggio: fissato con doppie viti
