Modulo M5Stack PWRCAN 13.2 con CAN isolato a 2 canali e RS485 a 1 canale

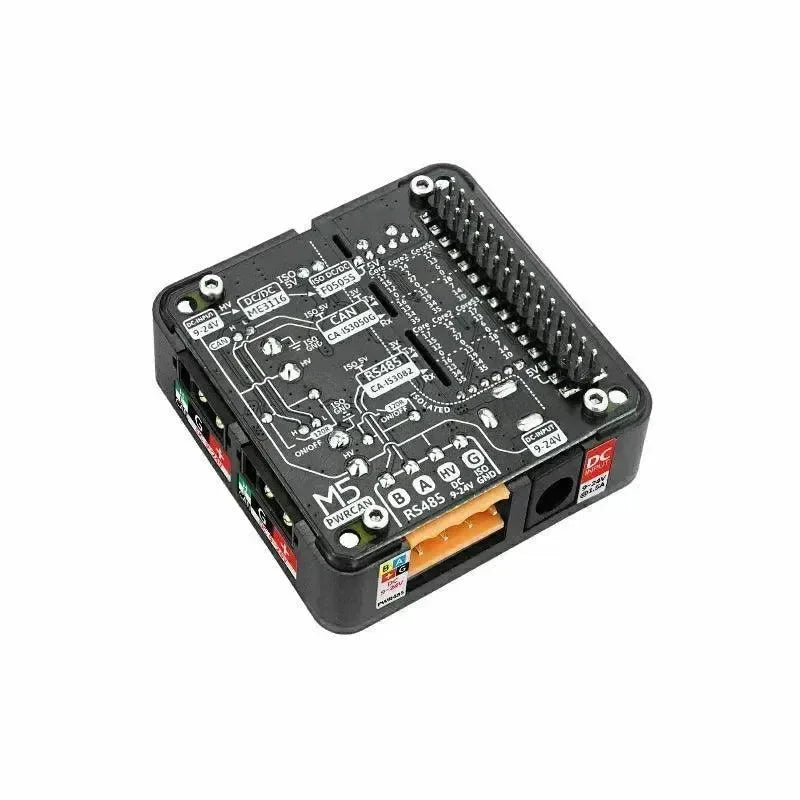

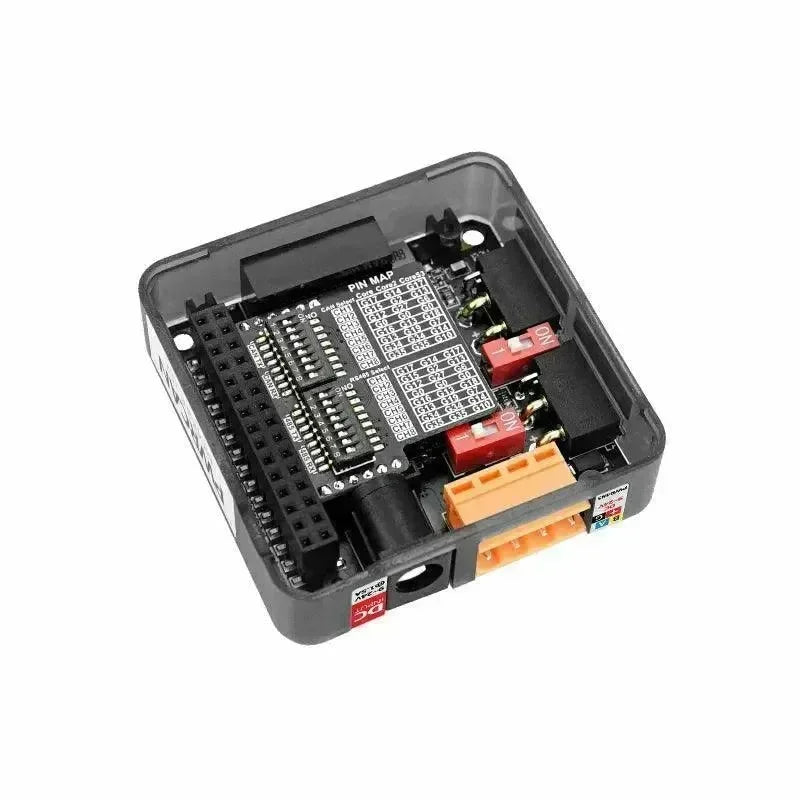

Il PwrCAN-Modul 13.2, noto anche come Modulo M5Stack PWRCAN 13.2, è un modulo di comunicazione multifunzionale ad alte prestazioni progettato per sistemi bus PwrCAN. Integra comunicazione CAN isolata e un bus di alimentazione DC 9–24V, offrendo trasmissione dati e fornitura di energia stabili ed efficienti. Inoltre, supporta la funzionalità bus Pwr485 (con isolamento) e fornisce un uscita di alimentazione isolata da 5V all'host M5Stack, garantendo la stabilità del sistema.

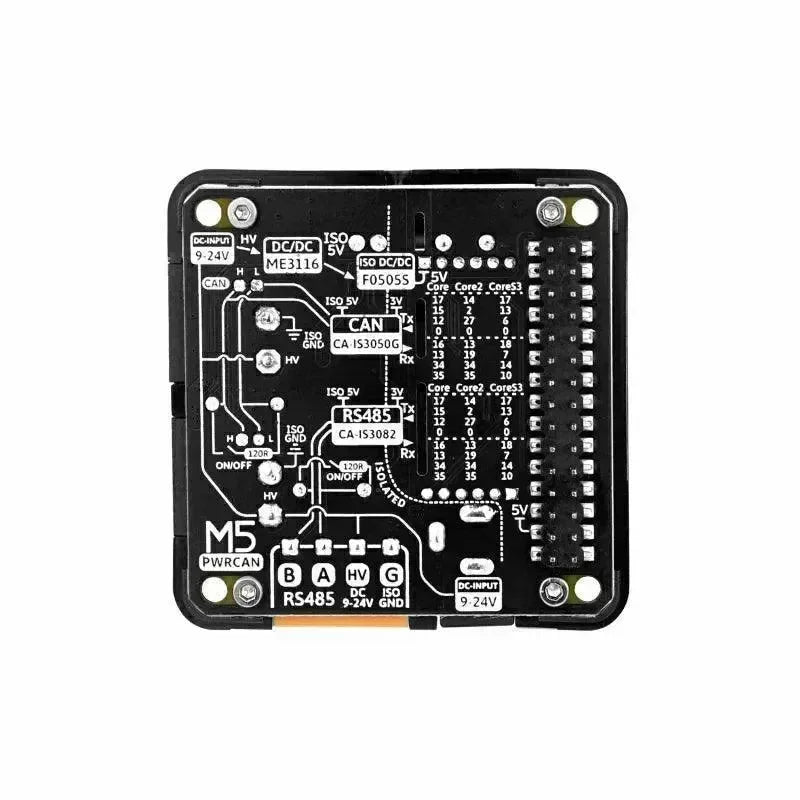

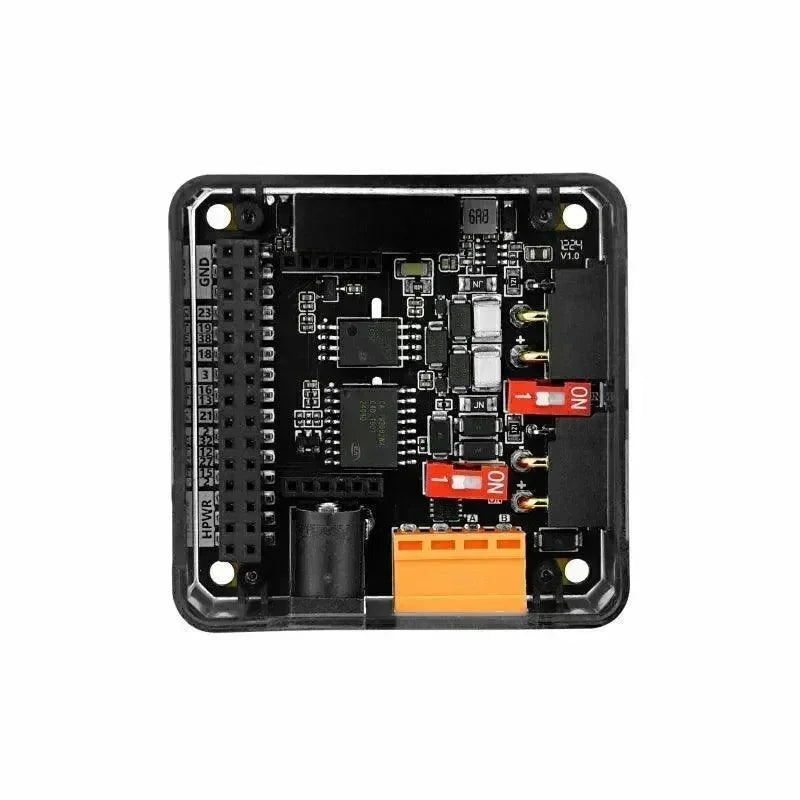

Il modulo utilizza il trasmettitore isolato CA-IS3050G per CAN e il trasmettitore isolato CA-IS3082W per RS485. Presenta una configurazione a interruttore DIP per la selezione GPIO e una resistenza terminale di 120 ohm a bordo per le uscite CAN e RS485. Il suo ampio ingresso di tensione (DC 9–24V) è compatibile con i connettori HT3.96 e XT30, e il modulo di alimentazione isolato F0505S-2WR3 integrato garantisce un'alimentazione affidabile al dispositivo host.
Il PwrCAN-Modul 13.2 è ideale per una vasta gamma di applicazioni industriali e embedded, tra cui controllo dei robot, conversione di protocollo, automazione industriale, comunicazione automobilistica, sistemi di trasporto intelligenti e automazione degli edifici.
Caratteristiche del prodotto
- Bus CAN isolato (doppio canale)
- Bus RS485 isolato
- Isolamento del segnale
- Alimentazione di isolamento di potenza
- Interfacce di alimentazione multiple
- Ampio intervallo di tensione in ingresso (9-24V)

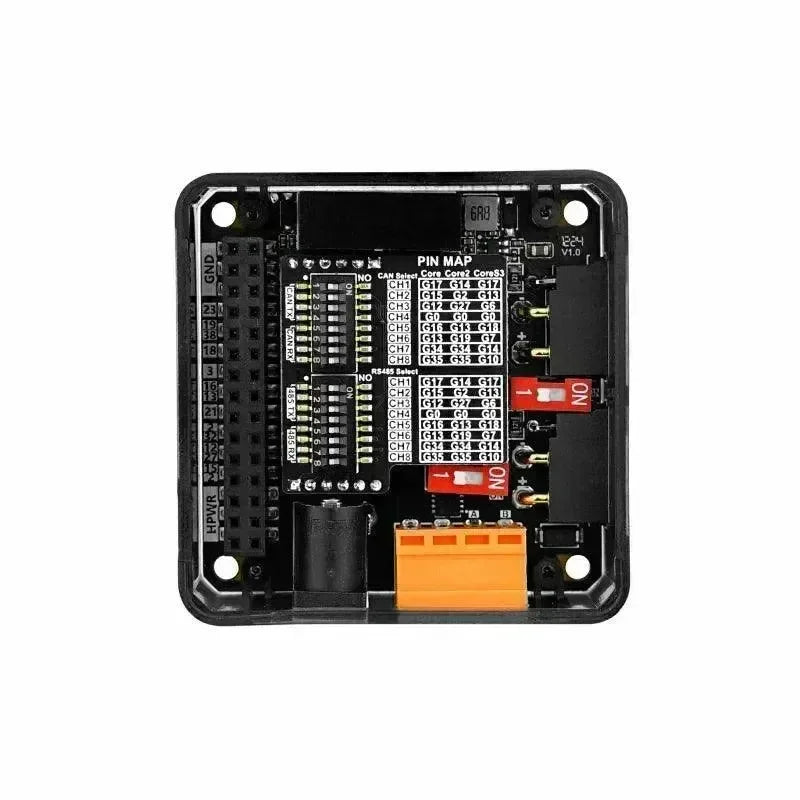

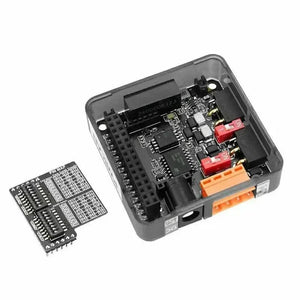

- Interruttore DIP per commutazione dei pin di comunicazione CAN/RS485
Contiene
- 1x Modulo PwrCAN 13.2
- 1x HT3.96-4P
- 1x cavo XT30(2+2)PW-M
Applicazioni
- Controllo del robot
- Conversione del protocollo
- Automazione industriale
- Sistemi di comunicazione automobilistica
- Trasporto intelligente
- Automazione degli edifici
Specifiche
| Specificazione | Parametri |
|---|---|
| Protocolli supportati | Protocolli di comunicazione CAN e RS485 |
| Comunicazione CAN | CA-IS3050G@canale duale |
| Comunicazione RS485 | CA-IS3082W@canale singolo |

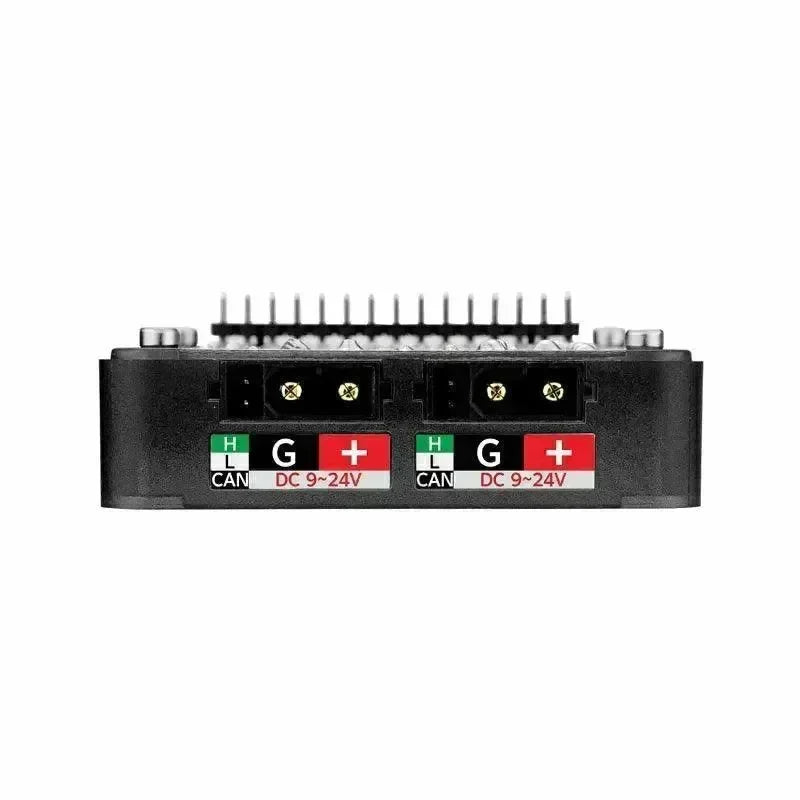

| Interfaccia CAN | XT30(2+2)PW-M testa maschio a pin saldante orizzontale |
| Interfaccia RS485 | HT3.96-4P |
| Velocità del bus CAN | Massimo 1 Mbps |
| Velocità del bus RS485 | Massimo 500 Kbps |
| Nodi supportati da CAN | 110 nodi |
| Nodi Supportati RS485 | 256 nodi |
| Intervallo di tensione in ingresso | 9-24V |

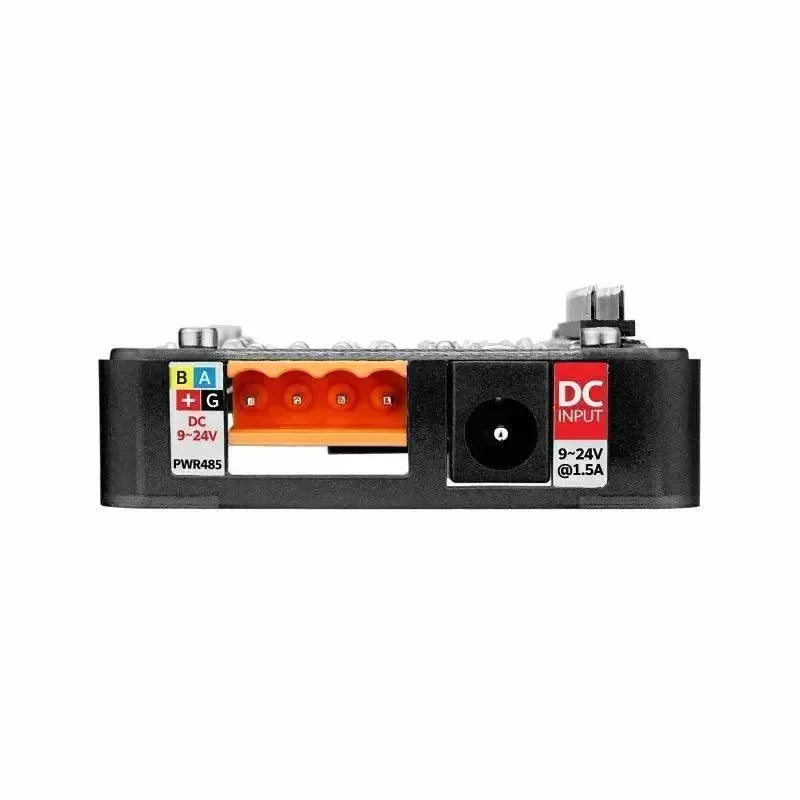

| Metodo di alimentazione | Pres socket DC (5.5/2.1mm, positivo interno negativo esterno), interfaccia 485 (HT3.96) alimentazione, interfaccia CAN (XT30) alimentazione |
| Temperatura di esercizio | Temperatura 0-40°C |
| Dimensioni del prodotto | 54*54*19,7mm |
| Dimensioni del pacco | 136*92*19,7mm |
| Peso del prodotto | 27.7g |
| Peso del pacco | 52.4g |
