Nano ch340 è una piccola scheda di controllo basata sulla piattaforma Arduino, molto popolare.

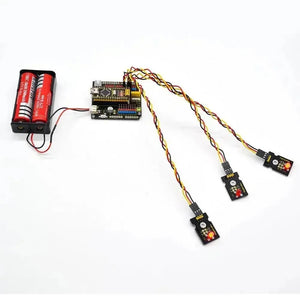

Tuttavia, se vogliamo collegare diversi moduli sensore al Nano ch340 e collegare l'alimentazione esterna, dobbiamo utilizzare la breadboard e un mucchio di cavi jumper, il che è piuttosto scomodo.

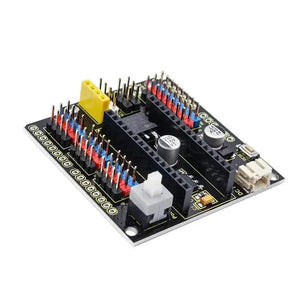

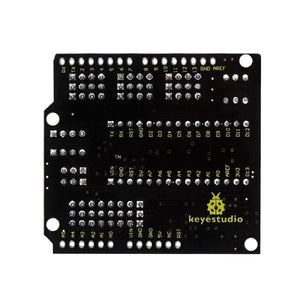

Progettiamo appositamente questo scudo NANO, completamente compatibile con Nano ch340.

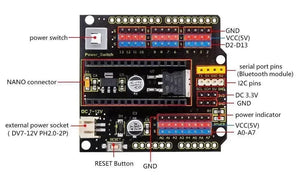

Lo scudo NANO ha messo in evidenza i pin digitali e analogici del Nano ch340 in connettori 3PIN (GND, 5V, Segnale) con passo pin di 2,54 mm.

Lo scudo NANO conduce anche ai pin di comunicazione utilizzati di frequente, come la comunicazione della porta seriale e la comunicazione I2C. È molto semplice collegare Nano ch340 e altri moduli sensore.

Viene fornito con un indicatore di alimentazione e un pulsante di ripristino.

Per l'alimentazione esterna, lo scudo NANO è dotato di un connettore PH2.0-2P (ingresso DC7-12V); un Power_Switch per il controllo dell'alimentazione.

Per fornire alimentazione ad altri sensori, lo scudo NANO è dotato di un connettore pin di uscita di alimentazione DC 3,3 V a 3 vie con passo pin di 2,54 mm.

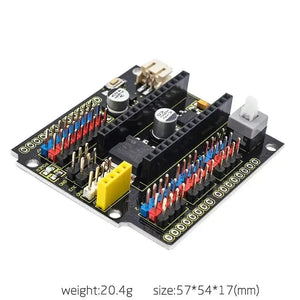

Viene fornito con 4 fori di fissaggio con un diametro di 3 mm, quindi facile da montare su altri dispositivi.
