NANO Shield con porta DC per arduino Nano3.0 - OpenELAB

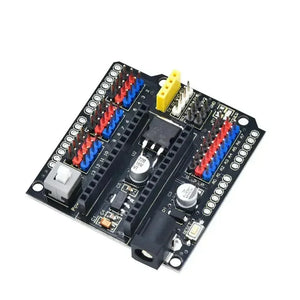

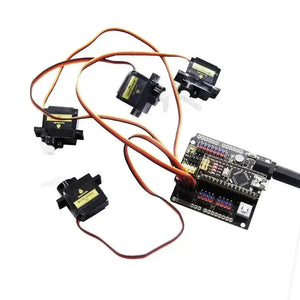

Progettiamo questo scudo in particolare per risolvere il problema del collegamento dello schermo del sensore alla scheda di controllo NANO di Key Studio.

Questo scudo NANO ha esteso le porte digitali e analogiche come interfaccia 3PIN (porta digitale S/porta analogica G-GND V-5V). Inoltre presenta alcuni pin di comunicazione/intestazioni femmina con passo di 2,54 mm, come I2C e la comunicazione seriale.

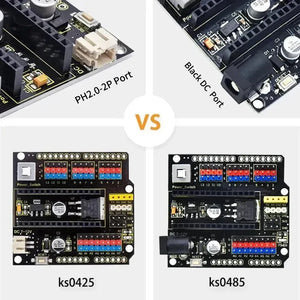

Inoltre, l'alimentazione viene fornita dall'interruttore autobloccante Power_Switch allo schermo NANO dopo aver immesso 7-12 V CC alla testa CC.

Con l'ingresso di alimentazione esterna, lo scudo NANO di Key Studio fornisce alimentazione alla scheda di controllo NANO da un lato; d'altro canto, emette stabilmente 5 V (corrente di uscita 1,5 A) per alimentare il sensore/modulo esterno tramite il chip regolatore di tensione L7805. Infine, 5 V possono essere trasferiti a 3,3 V tramite il chip AMS1117-3,3 V e condotti tramite pin.

Lo scudo viene fornito con un pulsante di ripristino e 1 indicatore di segnale. Due file di fori da 2,54 mm riservati sul lato possono far uscire tutte le interfacce esterne della scheda di controllo NANO. I 4 fori di fissaggio MS facilitano il fissaggio dello schermo sugli altri dispositivi.

• Tensione di ingresso esterna: DC 7-12V

• Corrente di uscita: 1,5A

• Potenza massima: 7W

• Temperatura di lavoro: -20 ℃ --60 ℃

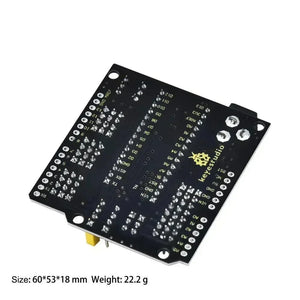

• Dimensioni: 57,3 * 53,5 mm

• Passo intestazione pin/intestazione femmina: 2,54 mm

• Foro di fissaggio diretto: 3mm

• Attributi ambientali: ROHS
