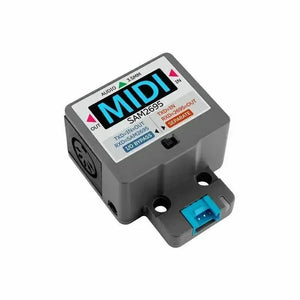

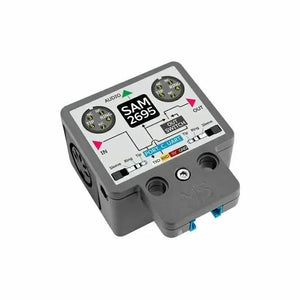

Unità Midi M5Stack con connettore DIN (SAM2695)

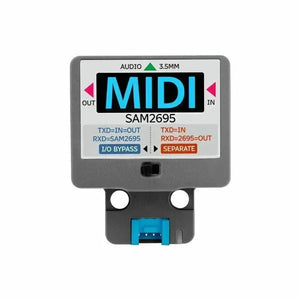

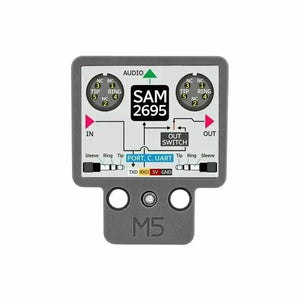

Unità MIDI è un'unità di controllo canale e sintesi audio basata sull'interfaccia MIDI. L'interruttore sulla parte anteriore del prodotto consente di impostare la modalità bypass della porta MIDI sinistra/destra. In modalità Bypass, le porte sinistra e destra sono collegate direttamente; in modalità Separata, le porte sinistra e destra sono separate. Le porte MIDI sinistra e destra supportano sia l'interfaccia standard DIN a 5 pin che l'interfaccia jack per cuffie da 3,5 mm. Il pin TXD sulla porta Grove è collegato al segnale della porta MIDI sinistra, e il pin RXD sulla porta Grove è collegato all'input digitale del sintetizzatore audio interno SAM2695. Questo consente a un host M5 esterno di monitorare o emettere segnali MIDI attraverso l'interfaccia Grove mentre emette simultaneamente audio sintetizzato. Il segnale audio viene emesso tramite un jack per cuffie da 3,5 mm. Questo prodotto è adatto per la creazione e produzione di musica elettronica, il controllo della musica dal vivo e installazioni musicali interattive.

caratteristiche del prodotto

• chip sintetizzatore audio SAM2695
• Comunicazione UART
• Protocollo MIDI standard 1.0

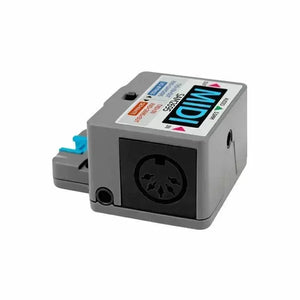

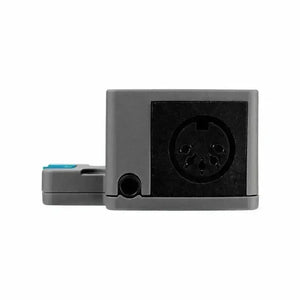

• Jack audio standard da 3,5 mm e presa DIN
• Isolamento optoaccoppiatore
• Interruttore modalità bypass/separata

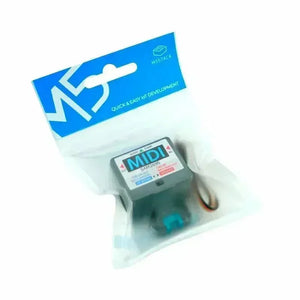

Include

• 1x Unità MIDI
• 1x cavo Grove HY2.0-4P (20cm)

Applicazioni

• Strumenti elettronici
• Attrezzatura per spettacoli dal vivo
• Educazione e ricerca musicale
• Installazioni musicali interattive

Specifiche
