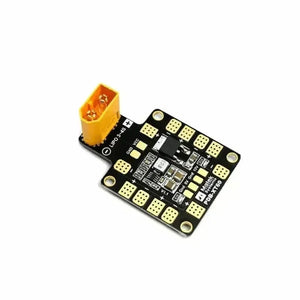

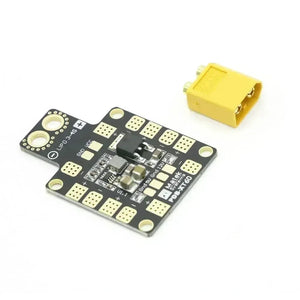

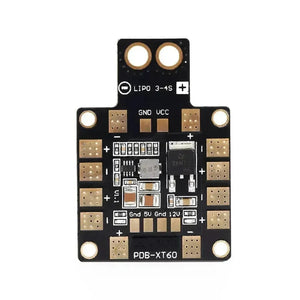

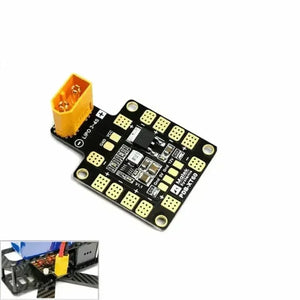

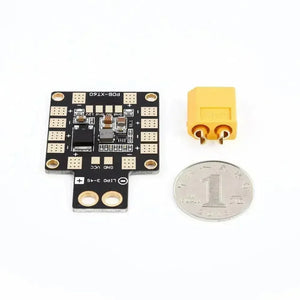

Scheda di distribuzione dell'alimentazione Mateksys 5/12 V (PDB)

Il PDB-XT60 è stato progettato per fornire le massime prestazioni e affidabilità possibili in un PCB da 36*50 mm e 4 strati. Distribuisce l'alimentazione da un pacco LiPo a 6 ESC, oltre a fornire uscite DC 5V sincronizzate e regolate e DC 12V regolate in modo lineare per alimentare fotocamere, servi, ricevitori RC, controllori di volo, trasmettitori video, LED, ecc. Offre una presa XT60 per collegare comodamente il pacchetto LiPo.

Generale:
-Intervallo di tensione in ingresso (funzionamento LiPo 3S-4S): 9 - 18 V CC
-Uscite 5V e 12V regolate
-Indicatori di alimentazione LED (uscite 5 V e 12 V)
-6 uscite ESC e 1 coppia di pad VCC/GND

Uscite ESC:
-Corrente continua: 25A*4 o 15A*6
-Corrente di picco (10 secondi/minuto): 30A*4 o 20A*6

Uscita BEC 5V:
-Progettato per ricevitori RC, controllori di volo, OSD e servi.
-Regolatore buck sincrono DC/DC.
-Tensione: 5.0 +/- 0.1VDC
-Corrente continua: 2 A (max. 2,5 A 10 s/minuto)
-Ripple di uscita: 40 mV (VIn=16V, VOut=5V@2A carico)
-Tollerante al cortocircuito (5 secondi/minuto)

Uscita BEC 12V:
-Progettato per telecamera Video TX o FPV con regolatore lineare.
-La batteria dovrebbe essere LiPo 4S (13~18 V CC)
- Tensione: 12,0 +/- 0,3VDC
-Corrente continua: 500 mA (max. 0,8 A 5 s/minuto)
-Tollerante al cortocircuito (2 secondi/minuto)

BEC 12V @ 3S LiPo
-Tensione di uscita = tensione 3S LiPo -1V

Fisico:
-Dimensioni: 36 x 50 x 4 mm (senza XT60)
-Montaggio: 30,5 x 30,5mm, Φ3mm
- Peso: 7,5g (senza XT60), 11g (con XT60)

Caratteristiche:
2oz rame, 4 strati e 1.6mm PCB.
Socket XT60 integrato
Un totale di 6 paia di linguette di saldatura ESC sono adatte per telai di tipo H o X Indicatori LED di uscita da 5 V e 12 V e tolleranti ai cortocircuiti
