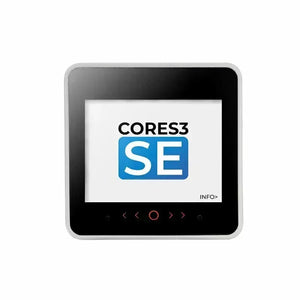

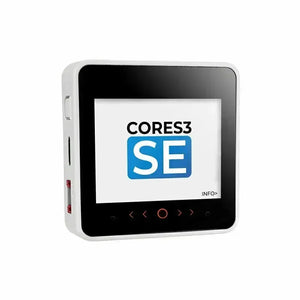

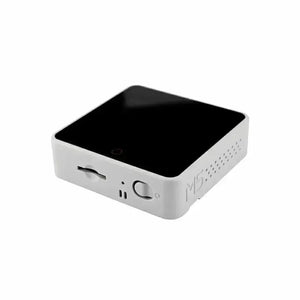

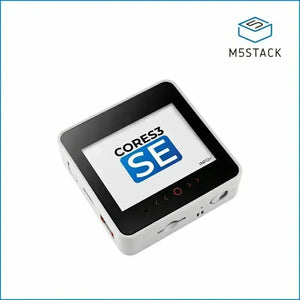

Il M5CoreS3 SE è una versione leggera dell'unità principale CoreS3 di terza generazione nella serie di kit di sviluppo M5Stack. È alimentato dalla soluzione ESP32-S3, dotato di un processore dual-core Xtensa LX7 con una frequenza principale di 240MHz, e viene fornito con funzionalità WiFi (2.4G) integrate. Ha a bordo 16MB FLASH e 8MB PSRAM; i programmi possono essere scaricati tramite l'interfaccia TYPE-C, che supporta le funzioni OTG e CDC, rendendo conveniente collegare dispositivi USB e caricare il firmware. La parte anteriore è dotata di un schermo IPS touch capacitivo da 2,0 pollici, con un pannello in vetro ad alta resistenza.
Differenza tra M5Stack CoreS3 e M5Stack CoreS3 SE

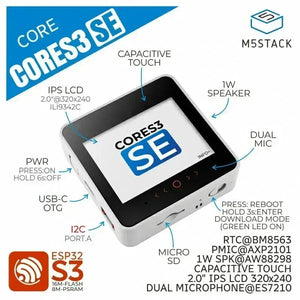

La parte di alimentazione utilizza il AXP2101 chip di gestione dell'alimentazione e un circuito di controllo del flusso di potenza a 4 vie, progettato per un consumo energetico complessivo ridotto. Ha uno slot per MicroSD card e un chip BM8563 RTC che fornisce funzioni di temporizzazione precisa e di risveglio del timer di sospensione. Per l'uscita audio, utilizza un chip amplificatore 16-bit I2S ad alta fedeltà AW88298 e ha un speaker integrato da 1W. Per l'input audio, utilizza un chip di decodifica audio ES7210 con ingresso per doppio microfono. Il corpo del dispositivo ha un pulsante di accensione indipendente e un pulsante di reset (RST) sul lato, con un circuito di ritardo integrato. Tenendo premuto a lungo il pulsante di reset si entra nella modalità di download del programma. Questo prodotto è adatto per lo sviluppo IoT, lo sviluppo di vari progetti DIY, i sistemi di controllo della casa intelligente e i sistemi di controllo dell'automazione industriale.
Confronto delle versioni
Rispetto al M5CoreS3, il M5CoreS3 SE non presenta una fotocamera (GC0308), un sensore di prossimità (LCR-553ALS-WA), un IMU (BMI270) o una bussola magnetica (BMM150). Il M5CoreS3 SE utilizza un numero grigio medio diverso dal numero grigio-nero del M5CoreS3, e l'area di contatto del pannello in vetro si estende fino alla posizione della fotocamera. La base DinBase con il kit originale M5CoreS3 è stata rimossa.
| Periferica hardware | M5CoreS3 | M5CoreS3 SE |
|---|---|---|
| Fotocamera (GC0308) | √ | × |
| Sensore di Prossimità (LTR-553ALS-WA) | √ | × |
| IMU(BMI270) | √ | × |
| Bussola (BMM150) | √ | × |
| RTC | √ | √ |
| Microfono | √ | √ |
| ORATORE | √ | √ |
| PMIC (AXP2101) | √ | √ |
| 16MB FLASH e 8MB PSRAM | √ | √ |
| TOCCO | √ | √ |
Caratteristiche
-
Sviluppato sulla base di ESP32-S3, supporta WiFi @16MB Flash, 8MB PSRAM
-
Altoparlanti, microfoni duali
-
Schermo touch capacitivo
-
Slot per scheda MicroSD
-
Vetro ad alta resistenza
-
Supporta le funzioni OTG e CDC
-
Gestione dell'alimentazione AXP2101, design a basso consumo
-
Piattaforme di programmazione supportate: Arduino, UIFlow
Include
- 1× M5CoreS3 SE
Applicazioni
-
Sviluppo IoT
-
Vari sviluppi di progetti fai-da-te
-
Sistema di controllo della casa intelligente
-
Sistema di controllo per l'automazione industriale
Specificazione
| Risorse | Parametri |
|---|---|
| MCU | ESP32-S3@Xtensa LX7, 16MB FLASH E 8MB PSRAM, WIFI, OTG\CDC funzioni |
| Tocca lo schermo IPS LCD | 2.0"@320*240 ILI9342C |
| Chip di gestione dell'energia | Modello AXP2101 |
| RTC | Modello BM8563 |
| Oratore | Amplificatore di potenza chip I2S a 16 bit AW88298@1W |
| Chip di decodifica audio | ES7210, ingressi per microfono duali |
| Corrente massima di uscita Grove (alimentata a batteria al litio) | DC4,2 V/940 mA |
| Grove Output Massima corrente (alimentato tramite USB) | DC5V/680mA |
| Dissipazione di potenza | Batteria: Modalità standby: DC4.2V/104.64uA Modalità di lavoro: DC4.2V/109.67mA Alimentatore USB: In modalità di lavoro: DC5V/166,27mA |
| Dimensioni del prodotto | 54*54*15,5mm |
| Dimensioni del pacco | 133,4*95*21mm |
| Peso del prodotto | 38.4g |
| Peso del pacco | 55.1g |
Indirizzo I2C
| Chip | INDIRIZZO |
|---|---|
| AXP2101 INDIRIZZO | 0x34 |
| AW88298 INDIRIZZO | 0x36 |
| FT6336U INDIRIZZO | 0x38 |
| INDIRIZZO ES7210 | 0x40 |
| BM8563 INDIRIZZO | 0x51 |
| AW9523 INDIRIZZO | 0x58 |
Schemi

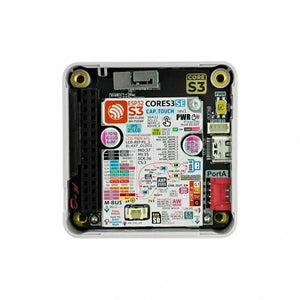

Mappa dei pin
Schermo LCD e MicroSD
Pixel LCD: 320x240
Specifiche MicroSD
Supporto MicroSD fino a 16GB
| Chip ESP32S3 | GPIO37 | GPIO36 | GPIO3 | GPIO35 | GPIO4 | |||
|---|---|---|---|---|---|---|---|---|
| Modello AW9523B | AW9523B_P1_1 | |||||||
| Modello AXP2101 | AXP2101_DCDO1 | Modello AXP2101_LX1 | ||||||
| ILI9342C | SOLDI | SCK | Servizio clienti | corrente continua | RST | BL | Potenza | |
| Carta TF | SPI_MOSI | SPI_SCK | SPI_MISO | TF_CS |
CAP.TOCCARE
| Chip ESP32S3 | GPIO12 | GPIO11 | AW9523B_P1_2 | AW9523B_P0_0 |
|---|---|---|---|---|
| FT6336U | I2C_SYS_SDA | I2C_SYS_SCL | TOCCA_INT | TOCCA_RST |
Microfono e amplificatore
| Chip ESP32S3 | GPIO12 | GPIO11 | AW9523B_P1_3 | AW9523B_P0_2 | GPIO34 | GPIO33 | GPIO13 | GPIO0 |
|---|---|---|---|---|---|---|---|---|
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL | AW_INT | AW_RST | I2S_BCK | I2S_WCK | Dati I2S | Italiano: |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
Led di potenza AXP
| Modello AXP2101 | AXP_CHG_LED |
|---|---|
| LED rosso | RTC_VDD |
RTC
| Chip ESP32S3 | GPIO12 | GPIO11 | AXP2101_IRQ |
|---|---|---|---|
| Modello BM8563 | I2C_SYS_SDA | I2C_SYS_SCL | Risveglio AXP |
Collegamento I2C interno
| Chip ESP32S3 | GPIO12 | GPIO11 |
|---|---|---|
| Modello AXP2101 | I2C_SYS_SDA | I2C_SYS_SCL |
| Modello BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |

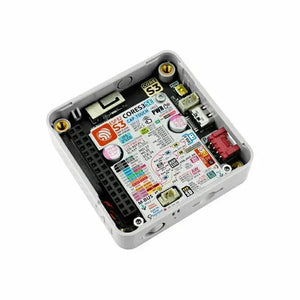

PORTA
| Porta | Spillo | NOTA |
|---|---|---|
| PORTA-A(ROSSO) | G2/G1 | I2C |
| PORT-B(NERO) | G9/G8 | GPIO |
| PORT-C(BLU) | G18/G17 | UART (ricezione/trasmissione) |
Software
Avvio rapido
Arduino
NOTA
Ci sono differenze hardware tra M5CoreS3 SE e M5CoreS3. I codici nel file della libreria che riguardano la fotocamera, il sensore di prossimità, l'IMU e il sensore magnetico non sono applicabili a M5CoreS3 SE.
Piattaforma.IO
Caricatore facile
| Caricatore facile | Link per scaricare | Appunti |
|---|---|---|
| CoreS3 SE Factory Firmware Easyloader | Scaricamento | / |
Indirizzi di comunicazione I2C
| Chip | INDIRIZZO |
|---|---|
| AXP2101 INDIRIZZO | 0x34 |
| AW88298 INDIRIZZO | 0x36 |
| FT6336U INDIRIZZO | 0x38 |
| INDIRIZZO ES7210 | 0x40 |
| BM8563 INDIRIZZO | 0x51 |
| AW9523 INDIRIZZO | 0x58 |
