Kit prototipo M5Stack ATOMS3R senza schermo (8 MB PSRAM)

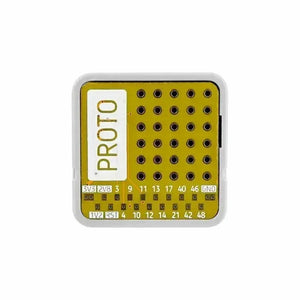

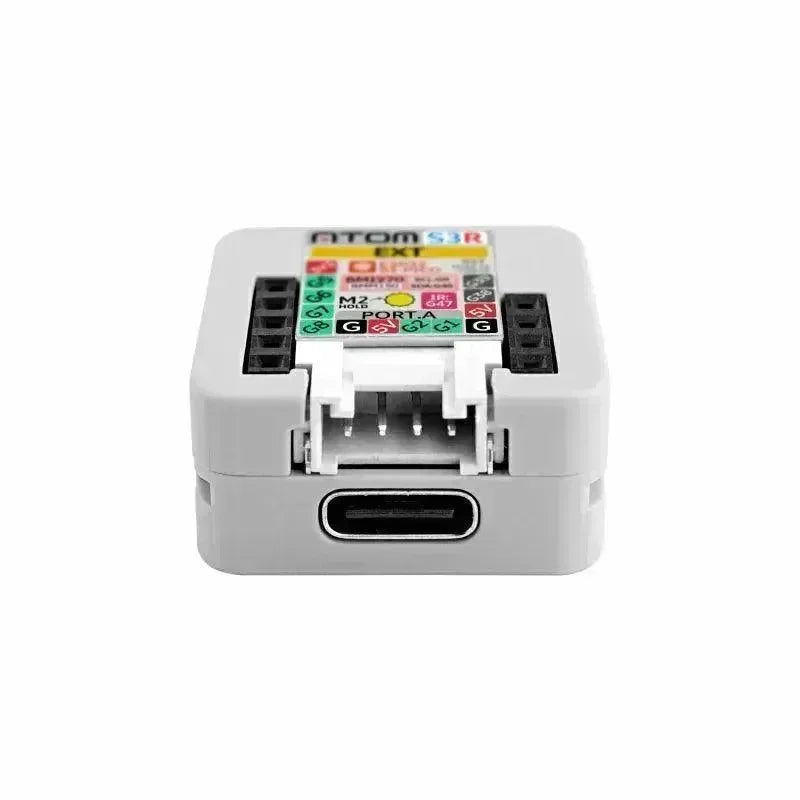

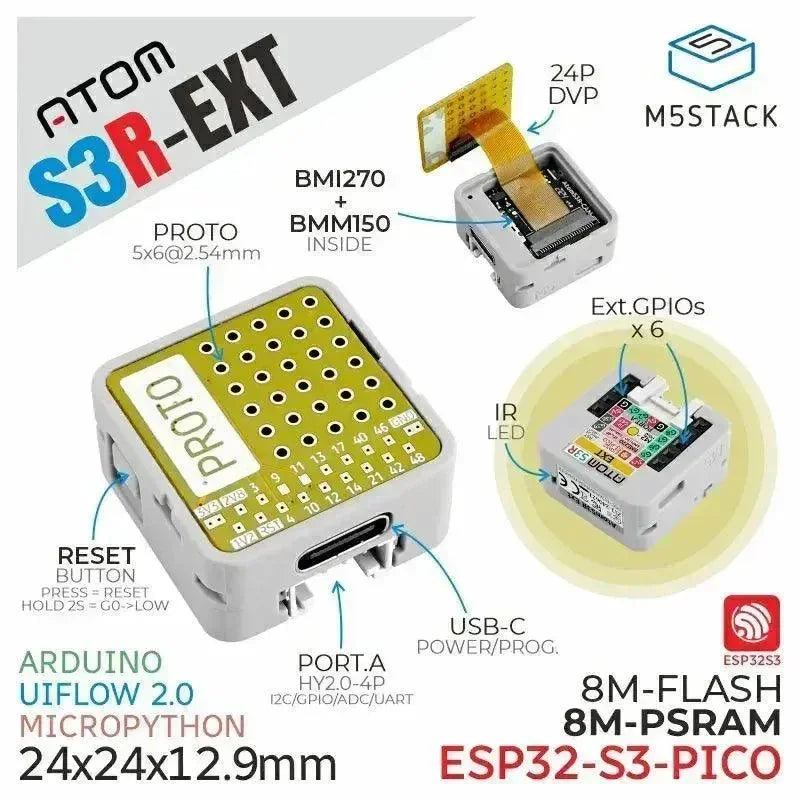

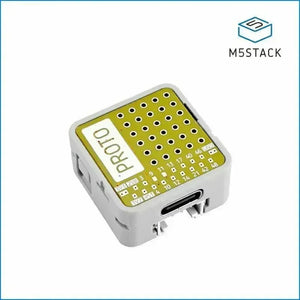

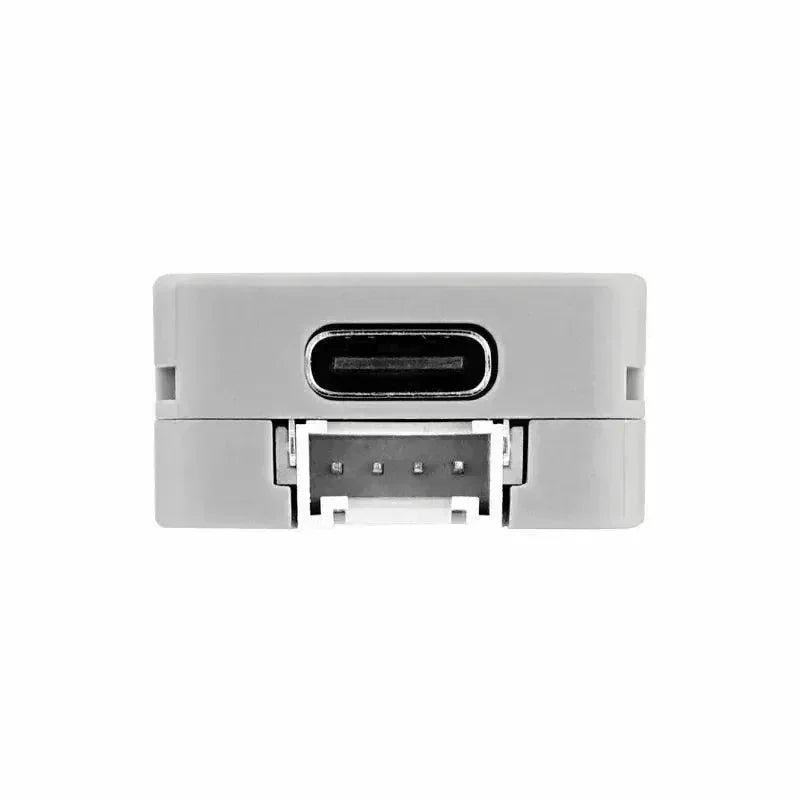

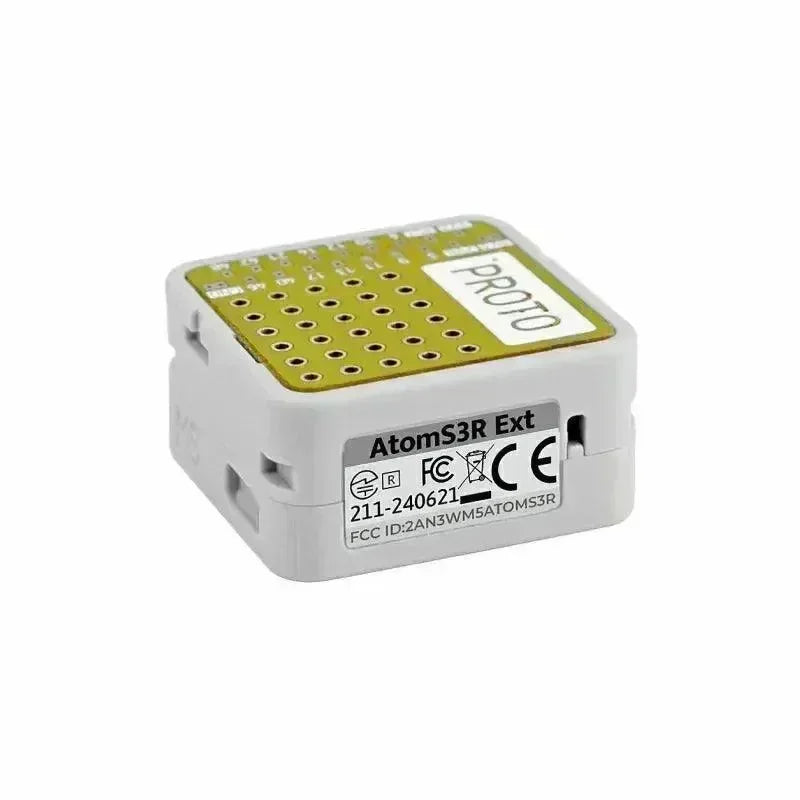

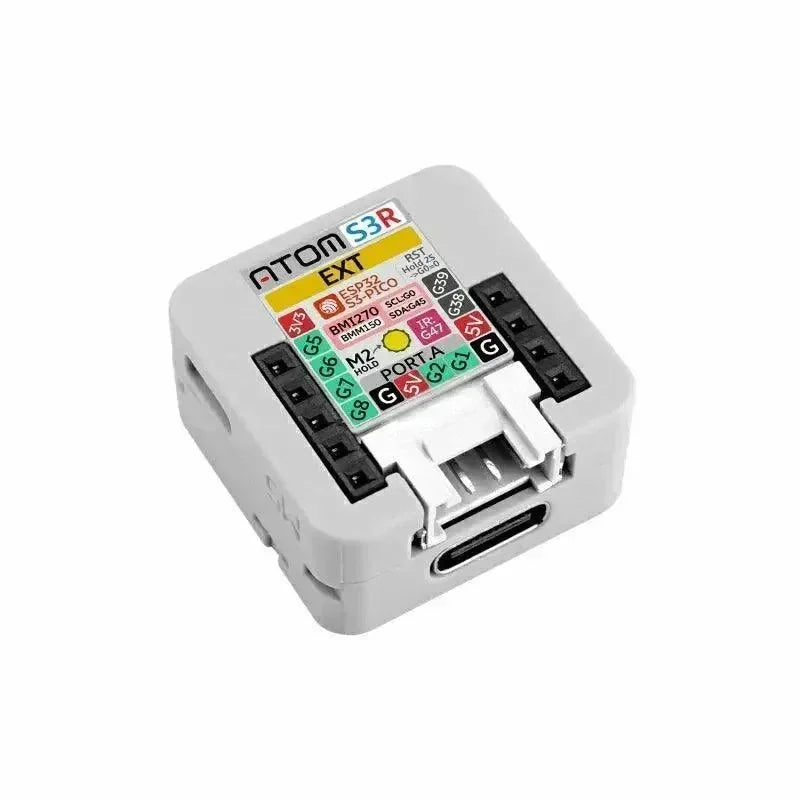

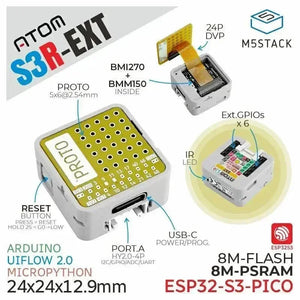

Il AtomS3R Ext è un controller programmabile di espansione per lo sviluppo di prototipi basato sul controller principale ESP32-S3. È stato progettato specificamente per la validazione dei prototipi e lo sviluppo di espansioni. Il dispositivo presenta una breadboard per prototipi sulla superficie superiore, che consente agli utenti di collegare e debugare più porte di input/output, rendendolo adatto a varie espansioni di moduli periferici e validazione delle funzioni. Il dispositivo incorpora il controller principale ESP32-S3-PICO-1-N8R8, facilita la funzionalità WiFi e comprende 8MB di memoria flash onboard e 8MB di PSRAM, oltre a un circuito di alimentazione che converte 5V in 3.3V/2.8V/1.2V. Inoltre, il dispositivo è dotato di un sensore geomagnetico BMM150 a tre assi e di un sensore di movimento BMI270 a sei assi. Il controller è dotato di un interfaccia Type-C per l'alimentazione e il download del firmware, oltre a una porta di espansione HY2.0-4P, sei GPIO e pin di alimentazione, che facilitano l'espansione delle funzionalità. Rispetto ai precedenti prodotti host della serie ATOM, l'AtomS3R Ext vanta un avanzato antenna 3D, che offre prestazioni e stabilità del segnale migliorate. Con dimensioni di soli 24x24x12mm, il dispositivo è particolarmente adatto per applicazioni di sviluppo e validazione di prototipi in dispositivi smart embedded.
Caratteristiche
- Controller principale integrato ESP32-S3-PICO-1-N8R8
- Sistema di sensori a nove assi (BMI270 sei assi + BMM150 sensore geomagnetico a tre assi)
- 8MB Flash e 8MB PSRAM
- Supporta il controllo delle emissioni a infrarossi
- Punti e interfacce espandibili
- Tagliere
- Piattaforme di sviluppo: Arduino, UIFlow, MicroPython
Include
- 1x AtomS3R Ext
Applicazioni
- Rilevamento del movimento e consapevolezza direzionale
- Dispositivi indossabili
- Controllo dei dispositivi intelligenti
- Applicazioni IoT
Specifiche
| Specificazione | Parametro |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @ Processore dual-core Xtensa LX7, fino a 240 MHz @ USB-OTG |
| PSRAM | 8M di PSRAM |
| VELOCE | FLASH DA 8 M |
| Sensore di movimento a sei assi (BMI270) | Precisione: 0,05% (accelerazione), 0,05°/s (velocità angolare) Indirizzo I2C: 0x68 |
| Sensore geomagnetico a tre assi (BMM150) | Precisione: 0,3 μT Montato su BMI270, ottenendo i dati del magnetometro tramite BMI270 |
| Infrarossi IR | Distanza di emissione IR a ∠180°: 12,46 m Distanza di emissione IR a ∠90°: 1,45 m Distanza di emissione IR a ∠45°: 3,88 m |
| Corrente di sonno | Alimentazione GPIO-5V: DC5V@11,63 uA Alimentatore Grove-5V: DC5V@10,75 uA Alimentazione USB-5V: DC5V@92,50 uA (inclusa la perdita del resistore PD) |
| Dimensioni universali della scheda di espansione | 5*6@2.54mm |

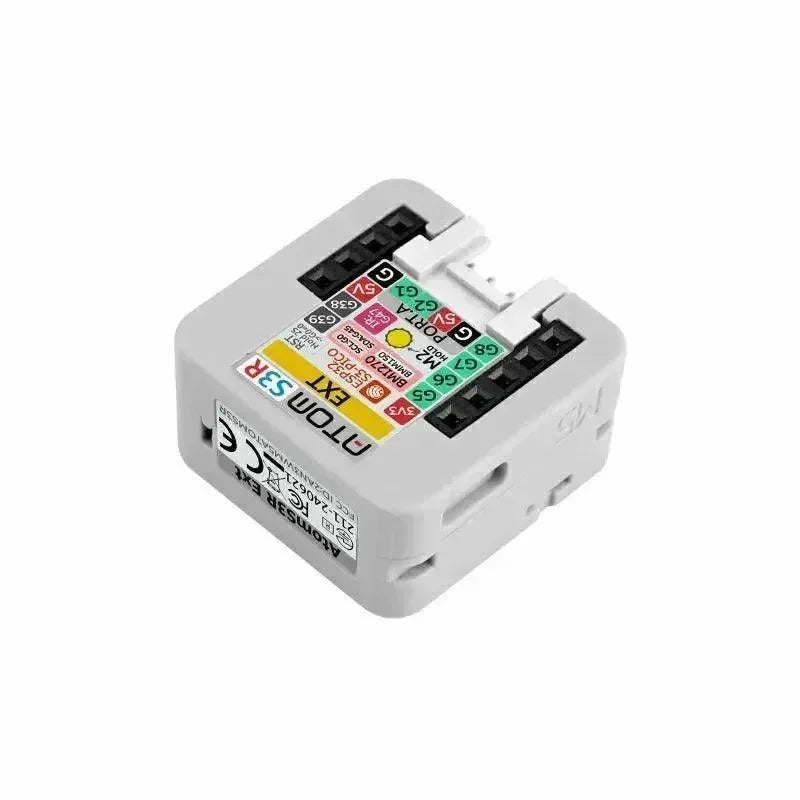

| GPIO riservato | Sol5/Sol6/Sol7/Sol8/Sol38/Sol39 |

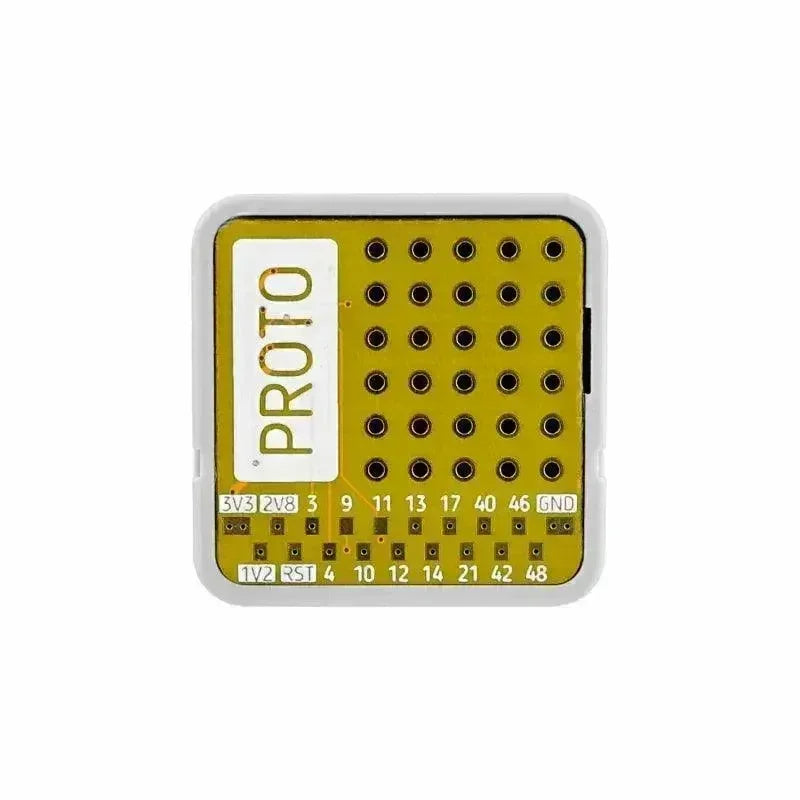

| GPIO riservato della breadboard | G3/G4/G9/G10/G11/G12/G13/G14/G17/G21/G40/G42/G46/G48 |
| temperatura di esercizio | Temperatura ambiente: da 0°C a 40°C |
| Dimensioni del prodotto | 24*24*12,9mm |

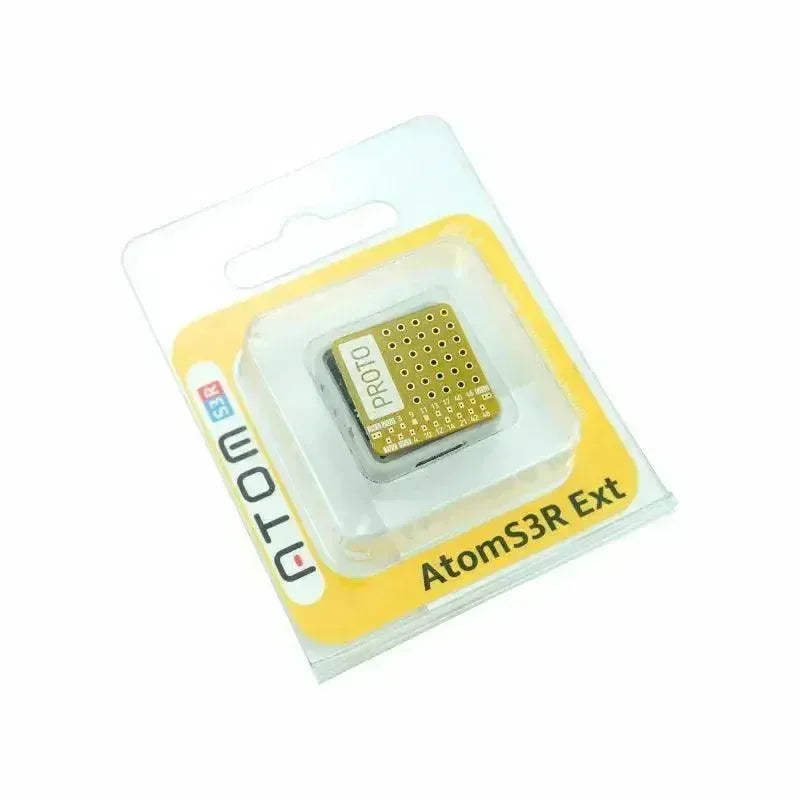

| Dimensioni della confezione | 85*65,5*13mm |
| Peso del prodotto | 34.5g |
| peso del pacco | 68.5g |
