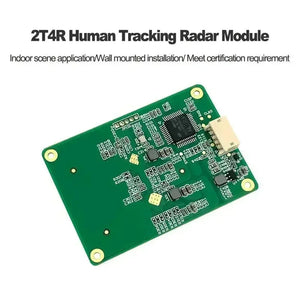

HLK-LD2461 2T4R 24G 2T4R Modulo Radar per Tracciamento Umano

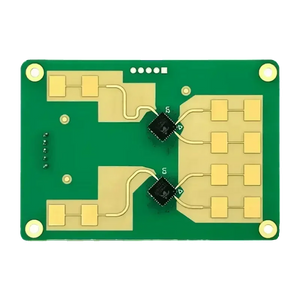

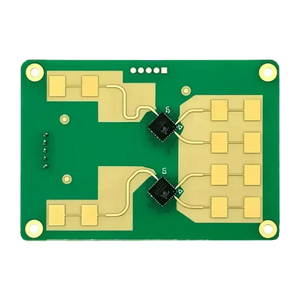

HLK-LD2461 è un prodotto radar a onde millimetriche da 24GHz utilizzato per la percezione umana, composto da due 1-motore 2-ricevitore chip radar a onde millimetriche, antenne microstrip ad alte prestazioni, MCU ad alte prestazioni e circuiti ausiliari periferici.

HLK-LD2461 è comunicazione seriale, la gamma di frequenza operativa è 24.00GHz~24.25GHz, che è la banda di frequenza ISM con una larghezza di banda di lavoro di 250MHz. Questo prodotto può essere utilizzato in casa, in ufficio, in hotel e in altri scenari per ottenere una rilevazione precisa di più movimenti, micro-movimenti o corpi umani stazionari.

 Parametri del prodotto

• Frequenza: 24G-24.25GHz
• Larghezza di banda di scansione della frequenza: 250 MHz (conforme agli standard di certificazione CE/FCC)
• Tipo di modulazione: FMCW
• Angolo di rilevamento: azimut ±45°/elevazione ±25°
• Gamma di rilevamento: 5 m (stazionario) / 6 m (micromovimento in posizione seduta) / 8 m (movimento) (tip.)
• Risoluzione Distanza: 0,75 m (Tip.)
• Precisione della distanza: 0,1 m (Tip.)
• Precisione dell'angolo: 2° (Tip.)
• Risoluzione Angolare: 15° (Tip.)
• Potenza irradiata isotropa equivalente massima: 13 dBm (tip.)
• Tensione di alimentazione: 5V (Tip.)

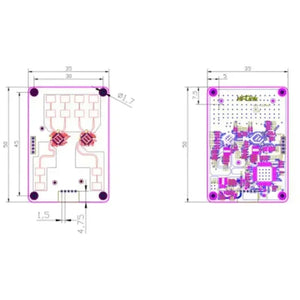

• Dimensioni: 35x50mm
• Temperatura operativa: -40 ℃ ~ + 85 ℃
• Formato dati: output ASCII seriale

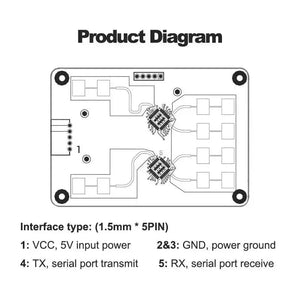

• Tipo di confezione: connettore femmina predefinito da 1,5 mm x 4 pin (personalizzabile)


Funzioni principali e prestazioni

A. Rilevamento del movimento

a) Distanza di percezione del movimento: ≤ 8 metri (range di movimento normale);

b) Tempo di attivazione del movimento: ≤ 0,5s;

c) Precisione: ≥ 99%;

B. Rilevamento della presenza umana (rilevamento respiratorio)

a) Distanza percepita del corpo umano fermo: ≤ 6 metri (per il corpo umano fermo);

b) Tempo di manutenzione del rilevamento senza operatore: 15 secondi;

c) Precisione: ≥ 95%;

C. Statistiche sulla popolazione

a) Distanza di rilevamento: ≤ 6 metri;

b) Numero di rilevamenti: ≤ 5 persone;

c) Precisione: ≥ 90% (3 persone), ≥ 80% (5 persone);

D. Rilevamento della direzione

a) Individuare le direzioni di entrata e di uscita, sinistra e destra, anteriore e posteriore del corpo umano;

b) Distanza di rilevamento: ≤ 6 metri;

c) Precisione: ≥ 95%;

E. Rilevamento della traiettoria

a) identificare la via del movimento del corpo umano all'interno dell'area di rilevamento, rendendo facile determinare la posizione e la direzione del movimento umano;

b) supportare la traiettoria multi -persona, raggiungendo un massimo di 5 persone per mantenere la traiettoria;

c) Distanza di rilevamento: ≤ 6 metri;

Precisione: ≥ 90%;

Scaricamento

Istruzioni HLK-LD2461_Tool (computer superiore)

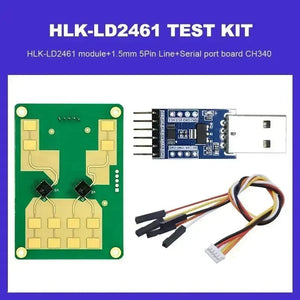

HLK-LD2461 Documento di Test Veloce

HLK-LD2461TOOL_V1.02 (inglese).zip
