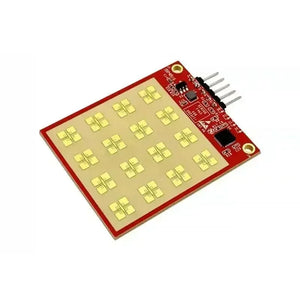

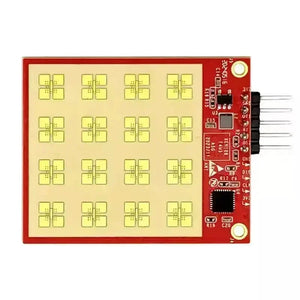

HLK-LD2413 Sensore di rilevamento del livello dell'acqua 24G Modulo radar Sensore di rilevamento del liquido senza contatto
Need it faster? Contact us via phone or email for expedited delivery.
HLK-LD2413 Sensore di rilevamento del livello dell'acqua 24G Modulo radar Sensore di rilevamento del liquido senza contatto
L'HLK-LD2413 è un sensore compatto e ad alta precisione per il rilevamento del livello dell'acqua e dei materiali basato su radar a 24GHz sviluppato da Hi-Link. Combina un avanzato modulo radar a onde millimetriche con firmware intelligente per fornire misurazioni affidabili e senza contatto in tempo reale.
Questo sensore di rilevamento livello acqua HLK-LD2413 24G dispone di un potente SoC radar abilitato AIoT, un'antenna microstrip ad alte prestazioni (1T1R) e firmware integrato per l'elaborazione del segnale che utilizza la forma d'onda FMCW per una rilevazione precisa del livello.
Con un intervallo di misurazione da 0,15 a 10 metri e una precisione di ±3mm, funziona in modo costante in ambienti impegnativi, inclusi contenitori polverosi, pressurizzati o sigillati—rendendolo una scelta eccellente per applicazioni industriali, smart city e elettrodomestici.
Parametri del prodotto
- Frequenza: 24GHz (23~27GHz)
- Tipo di modulazione: FMCW
- Larghezza di Banda di Scansione: 4GHz
- Intervallo di Rilevamento: 0.15m~10m
- Parametro EIRP: 11dBm (-6dB andata e ritorno)
- Intervallo Orizzontale/Verticale: ±12°
- Precisione della Distanza: ±3mm (valore teorico)
- Ciclo di Segnalazione: 160ms (configurabile 50~1000ms)
- Temperatura di Funzionamento: -40°C~+85°C
- Dimensioni della confezione: 31.651.62.2mm
- Intervallo di Alimentazione: 3.3V (3.0~3.6V) @1A
Specifiche Tecniche Chiave
| Parametro | Valore |
|---|---|
| Gamma di frequenza | 23–27 GHz (24GHz centro) |
| Larghezza di Banda di Scansione | 4 GHz |
| Larghezza del Fascio | ±12° @ -6dB (doppio) |
| Intervallo di Misurazione | 0.15 – 10 m |
| Precisione | ±3 mm |
| Tensione di alimentazione | 3.0 – 3.6 V (tipico: 3.3 V) |
| Corrente Media (ciclo 160ms) | 23 mA |
| Temperatura di esercizio | -40°C a +85°C |
| Dimensione del Modulo | 44 mm x 36 mm |
| Interfaccia dati | UART (Plug & Play) |
| Strumento di visualizzazione | Sì – distanza e ciclo configurabili |
Applicazioni del modulo radar HLK-LD2413 24G
-
Automazione Industriale: Monitoraggio continuo e senza contatto dei livelli di liquidi/materiali in serbatoi chimici o ambienti corrosivi.
-
Elettrodomestici Intelligenti: Monitoraggio in tempo reale dei livelli d'acqua in dispenser intelligenti, macchine da caffè o umidificatori per prevenire traboccamenti o riscaldamento a secco.
-
Monitoraggio Idrologico: Monitorare i livelli d'acqua in fiumi, bacini e laghi per supportare la gestione delle risorse.
-
Smart Cities: Rilevare i livelli di acqua sotterranea o di drenaggio per prevenire allagamenti e supportare le infrastrutture urbane.
Perché scegliere HLK-LD2413?
-
Tecnologia radar FMCW avanzata a 24GHz
-
Design ultra-compatto per applicazioni embedded
-
Alta precisione di rilevamento con basso consumo energetico
-
Report dati in tempo reale tramite UART
-
Software di configurazione visiva per un setup flessibile
Precauzioni
- Assicurarsi che l'antenna del sensore sia rivolta direttamente verso l'area di rilevamento e che lo spazio circostante sia aperto e libero da ostacoli.
- La posizione di installazione del sensore deve essere sicura e stabile, poiché il movimento del sensore influirà sulla precisione della rilevazione.
- Assicurarsi che non ci siano oggetti in movimento o vibrazioni dietro il sensore. Poiché le onde radar possono penetrare gli oggetti, il lobo posteriore dell'antenna può rilevare movimenti dietro il sensore. Per mitigare questo, utilizzare uno schermo metallico o un supporto metallico per bloccare il lobo posteriore e ridurre l'impatto degli oggetti dietro il sensore.
- Se ci sono più radar a 24 GHz nell'ambiente di lavoro, evitare che i loro fasci si fronteggino e installarli a distanza per minimizzare potenziali interferenze.
- La tensione di ingresso di alimentazione è compresa tra 3.0V e 3.6V, senza picchi spettrali significativi nel ripple di alimentazione entro 2MHz. Questa soluzione è fornita come riferimento, e gli utenti dovrebbero considerare adeguati progetti di compatibilità elettromagnetica, come protezione ESD e protezione da sovratensioni da fulmini.
