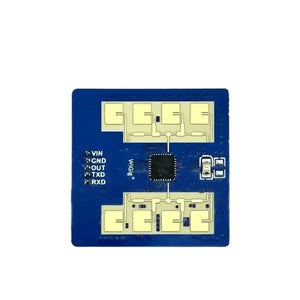

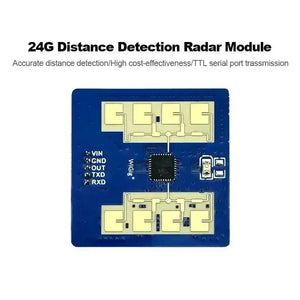

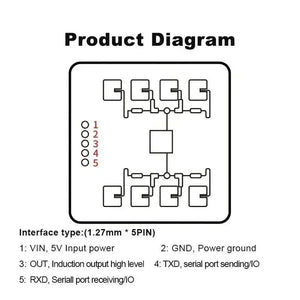

Modulo Radar di Rilevamento Distanza HLK-LD2411S 24G

LD2411-S è un modulo sensore di induzione del corpo umano a movimento/micro-movimento della serie radar Hi-link, che include hardware del sensore radar a 24 GHz estremamente semplificato e firmware dell'algoritmo intelligente RM01.

Questo progetto di riferimento è adatto per scenari con bersaglio singolo e, quando esistono più bersagli, verrà selezionatoil bersaglio con l'energia dell'eco più alta.

L'hardware LD2411-S è composto da un chip radar a onde millimetriche da 24Ghz, un'antenna microstriscia ad alte prestazioni con un trasmettitore e un ricevitore, un MCU a basso costo e circuiti ausiliari periferici. Il fascio radar dell'hardware LD2411-S adotta un design a fascio piatto: la gamma di rilevamento del modulo radar nella direzione E-plane è di 20, e la gamma di rilevamento nell'H-plane è di 45. Gli utenti possono regolare la direzione di posizionamento dei moduli in base agli scenari applicativi reali.

Il firmware dell'algoritmo intelligente RMO1 adotta un'onda FMCW e una tecnologia di elaborazione del segnale avanzata proprietaria del chip della serie S3, che può raggiungere una misurazione precisa della distanza umana e una rilevazione del movimento/micro movimento umano.

Caratteristiche del prodotto

• 24 GHZ ISM banda di frequenza

• Integrare un chip radar a onde millimetriche intelligente e firmware di algoritmo intelligente

• Rilevamento accurato del movimento umano/micro movimento interno/esterno e rilevamento della distanza

• Alimentazione singola 5V

• Corrente media di funzionamento continuo: frequenza di segnalazione 48 mA a 20 Hz

• Fornire strumenti di visualizzazione che supportano la configurazione degli intervalli di distanza di rilevamento e l'impostazione della sensibilità in base ai gate di distanza

• La distanza massima per la rilevazione del corpo umano è 6m, e la distanza massima per la rilevazione del micro movimento del corpo umano è 3.5m.

• Misurazione ad alta precisione: 30~350cm ± 5cm; 350~600 cm ± 5%

• Angolo di azimut +20 °, angolo di inclinazione +45 °


Scenario di Applicazione

Il sensore di rilevamento del movimento/micro movimento del corpo umano LD2411-S è in grado di rilevare e riconoscere il movimento e il micro movimento del corpo umano e segnalare la distanza in tempo reale. È ampiamente utilizzato in vari scenari AIoT e i tipi comunemente utilizzati sono i seguenti.

• Casa intelligente: Percepire il movimento/micro movimento e la distanza del corpo umano, riportare i risultati di rilevamento della distanza al modulo di controllo principale per controllare in modo intelligente il funzionamento degli elettrodomestici.
• Commercio intelligente: Porte a induzione, scale mobili a induzione, ecc.
• Illuminazione intelligente: Controllo accessi induttivo, citofoni edilizi, cat eye elettronici, ecc.
• Sicurezza intelligente: Controllo accessi induttivo, citofoni edilizi, cat eye elettronici, ecc.

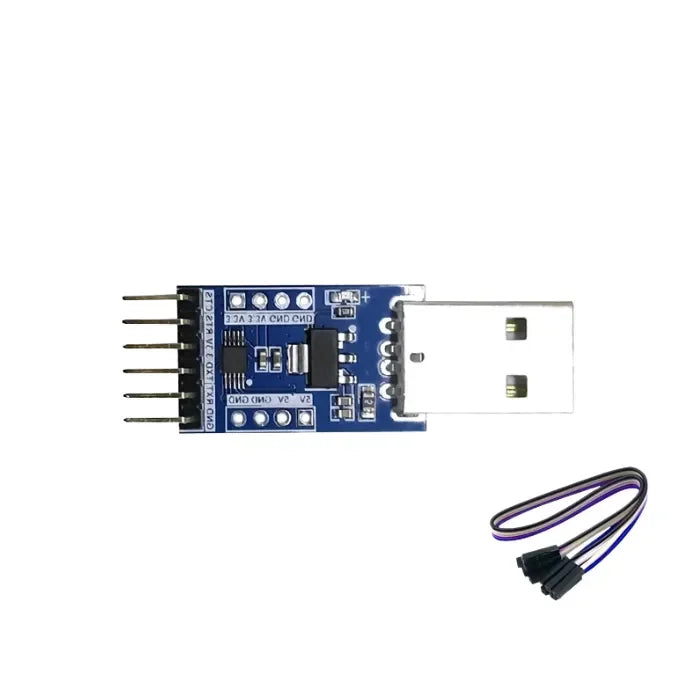

Collegare il software del computer superiore per regolare i parametri

Passo 1: Aprire il software del computer superiore e l'interfaccia del software è mostrata nella Figura 3; Fare clic sul pulsante "Aggiorna" sull'interfaccia, selezionare il numero di porta seriale corrispondente del modulo radar, inserire la velocità di trasmissione corrispondente, quindi fare clic su "Connetti dispositivo"; Una volta stabilita la connessione, il testo sul pulsante cambierà in "Disconnetti dispositivo" e il numero di versione del firmware del modulo radar verrà visualizzato nella sezione "Versione firmware":

Passo 2: Fare clic sul pulsante "Configurazione parametri" per visualizzare l'interfaccia di configurazione dei parametri, come mostrato nella Figura 4. Gli utenti possono modificare il valore del parametro corrispondente 2 secondo necessità e fare clic sul pulsante "Imposta parametri" per inviare i parametri aggiornati al modulo radar e tornare all'interfaccia principale del computer superiore. Per le definizioni dei parametri e le modalità di configurazione dell'interfaccia fare riferimento al Capitolo 5 Protocollo di comunicazione;

Passaggio 3: Fare clic sul pulsante "Avvia" sull'interfaccia principale per ricevere dati in tempo reale dall'estremità del radar, come mostrato nella Figura 5. L'interfaccia superiore del computer visualizza la distanza e lo stato del bersaglio rilevato e visualizza la curva della distanza 3 tra il bersaglio umano corpo e modulo radar negli ultimi 15 secondi di seguito;

Passaggio 4: Fare clic sul pulsante "Stop" per interrompere la trasmissione dei dati tra il modulo radar e il computer superiore. Gli utenti possono visualizzare i dati per questo test nella cartella Log nella directory in cui si trova il software del computer superiore.
