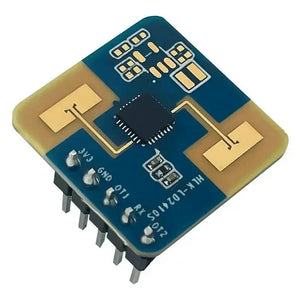

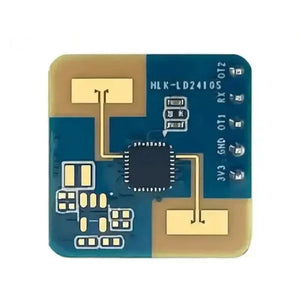

Modulo di rilevamento radar a bassa potenza HLK-LD2410S Microamp
Avviso Importante: Questo prodotto viene spedito dalla Cina al nostro magazzino di Monaco prima della spedizione finale. Tempo di elaborazione stimato: 2 settimane. Grazie per la vostra pazienza!
HLK-LD2410S è un sensore a onde millimetriche ultra-basso consumo alimentato a batteria per la presenza umana nella serie Hi-Link LD2410S, che include hardware del sensore a onde millimetriche da 24 GHz estremamente semplificato LD2410S e firmware intelligente per il rilevamento della presenza umana a basso consumo.
L'hardware LD2410S è dotato di sensori a onde millimetriche AIoT, un'antenna ad alte prestazioni 24 GHz 1T1R e circuiti periferici; l'algoritmo di rilevamento intelligente a bassa potenza del corpo umano adotta la tecnologia di misurazione della distanza del sensore a onde millimetriche e l'avanzata elaborazione del segnale radar proprietario e la tecnologia di controllo a bassa potenza del chip ICL1112 per ottenere una percezione accurata del movimento dei micromovimenti e del corpo umano in piedi. Il firmware dell'algoritmo di rilevamento della presenza umana a bassa potenza è principalmente applicato in scenari interni, e la modalità a bassa potenza viene utilizzata per percepire la presenza di eventuali movimenti o micromovimenti del corpo umano, con aggiornamento in tempo reale dei risultati di rilevamento.
La distanza massima di rilevamento dell'HLK - LD2410S per un corpo umano in movimento è di 8M. Ha soglie di attivazione e mantenimento diverse, stato di presenza umana e frequenze di segnalazione della distanza del corpo umano in diversi intervalli e tempi di segnalazione non presidiati.

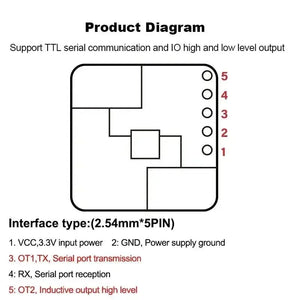

HLK-LD2410S supporta interfacce GPIO e UART, plug and play, e può essere applicato in modo flessibile a diversi dispositivi intelligenti in grado di prodotti di scenario e terminali.
Caratteristiche del prodotto
-
Dotato di sensore millimetrico SoC intelligente a chip singolo e firmware di algoritmo intelligente
-
Sensore ultra piccolo: 20 mm × 20 mm
-
Caricamento della configurazione di rilevamento predefinita, plug and play.
-
Operando nella banda di frequenza ISM a 24 GHz, ottenibile tramite FCC, CE e senza certificazione di regolamentazione dello spettro di frequenza.
-
Alimentato da 3,3 V, supporta un ampio intervallo di tensione da 3,0 V a 3,6 V.
-
Corrente di lavoro media 0,1 mA @ 1 Hz frequenza riportata
-
Gli obiettivi di rilevamento includono corpi umani in movimento, leggermente in movimento e fermi.
-
Reportistica in tempo reale dei risultati di rilevamento.
-
Fornire strumenti di visualizzazione per supportare la configurazione degli intervalli di distanza di rilevamento e del tempo di ritardo per la scomparsa del bersaglio.
-
Supporto alla divisione dell'area di rilevamento e completa schermatura di qualsiasi interferenza al di fuori dell'area.
-
Capace di rilevare a una distanza ravvicinata di 0,2M senza punti ciechi di rilevamento.
-
La distanza massima per rilevare un corpo umano in movimento è di 8M
-
L'angolo di rilevamento è ampio, con un angolo di copertura orizzontale di ± 60 ° durante il montaggio a parete. È supportato il montaggio a parete.
-
Supporto per l'upgrade online IAP.
Applicazione
- Smart Home: Percepire la presenza e la distanza di oggetti in movimento come il corpo umano e riportare i risultati di rilevamento, consentendo al modulo di controllo principale di gestire in modo intelligente il funzionamento degli elettrodomestici.
- Business Intelligente: Identificare la prossimità o la distanza umana all'interno dell'intervallo di distanza impostato; accendere tempestivamente lo schermo e mantenere il dispositivo acceso a lungo mentre il corpo umano è presente.
- Sicurezza intelligente: Serrature intelligenti, controllo accessi a induzione, walkie-talkie per edifici, occhi elettronici, ecc.
- Illuminazione intelligente: Identificazione e percezione del corpo umano, rilevamento preciso della posizione, e può essere utilizzato in apparecchi di illuminazione per luoghi pubblici (luci a induzione, luci a bolle, ecc.).
Parametri
- Frequenza: 24G-24,25GHz
- Tipo di modulazione: FMCW
- Intervallo di rilevamento: Rilevamento del movimento entro 8m / Rilevamento della presenza entro 4m
- Angolo di rilevamento: ±60°
- Alimentazione: 3.3V (Tip.)
- Corrente: ~0,12mA (Tip.)
- Livello della porta seriale di uscita: 3.3V
- Larghezza di banda della scansione di frequenza: 250MHz (Rispetta gli standard di certificazione CE/FCC)
- Potenza Massima Isotropa Radiata Equivalente: 10dBm
- Ciclo di Aggiornamento Dati: 40s (Tipico, configurabile)
- Formato dati: Uscita ASCII seriale / Livello alto-basso 3.3V e 0V
- Tipo di pacchetto: Predefinito con perni
Scaricamento
HLK-LD2410S_TOOL_1.3.0.1 (Italiano)
Manuale utente HLK-LD2410S-V1.2
Modello HLK-LD2410S-3D
Protocollo di comunicazione seriale HLK-LD2410S - V1.00
