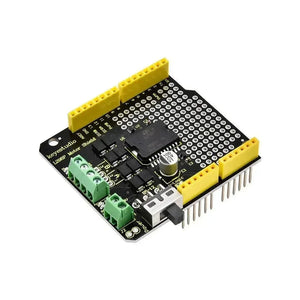

Versione aggiornata Keyestudio L298P Shield con interruttore di alimentazione

Keyestudio L298P Shield è uno schermo per azionamento di motori CC a due vie con L298P come nucleo.

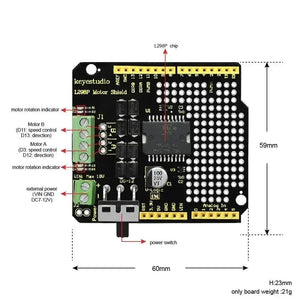

I morsetti verdi sullo schermo sono collegati a VIN GND di UNO R3; è sufficiente alimentare la scheda tramite morsettiere o jack CC su UNO R3. La tensione di alimentazione massima dovrebbe essere DC18V.

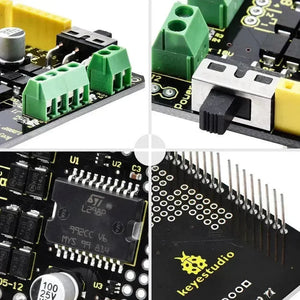

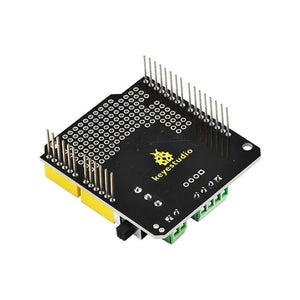

Lo scudo viene fornito con un pad di saldatura. Puoi saldare i tuoi componenti elettronici e progettare vari circuiti prototipo.

Inoltre viene fornito con un interruttore DIP per il controllo dell'alimentazione, semplice da usare.

• Tensione di ingresso della parte logica: DC5V
  Voltaggio in ingresso della parte motrice: massimo 18 V CC (consigliato 7-12 V CC)
  Parte logica funzionante corrente: ≤36mA
  Corrente di lavoro della parte di guida: ≤ 2A
  Potenza di dissipazione massima: 25W (T=75℃)
  Livello di ingresso del segnale di controllo: livello alto: 2,3 V ≤ Vin ≤ 5 V ; Livello basso: 0 V ≤ Vin ≤ 1,5 V
  Temperatura di lavoro：-25℃ a +130℃
  Modulo driver: guida a ponte H a doppia alimentazione
