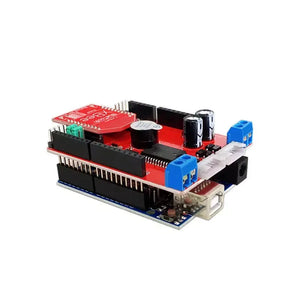

OpenELAB Bilancia Car Shield

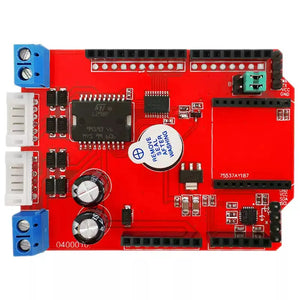

Questo scudo da studio chiave è stato sviluppato appositamente per le auto bilanciate basate sulla scheda di sviluppo Arduino. Utilizza principalmente il chip driver L298P prodotto da LGS Electronics, applicato appositamente ai motori di grande potenza. Quindi lo scudo può pilotare due motori DC e la corrente pilotata arriva fino a 2 A.
Adotta il chip MPU6050 e utilizza la piattaforma di gestione dati integrata DMP per inviare i dati di elaborazione tramite l'interfaccia IIC.

• 1. Tensione di lavoro: DC 12V

• 2. Corrente di lavoro nel driver: ≤ 2 A

• 3. Temperatura di lavoro: da 0℃ a 80℃

• 4. Fornito con interfaccia wireless xbee/Bluetooth Bee

• 5. Cicalino a bordo (D6) utilizzato come allarme

• 6. D11 come pin PWM 1 del motore 1, D9 come pin PWM 2 del motore 2, D 10 e D12 come pin di uscita del motore 1, D8 e D7 come pin di uscita del motore 2

• 7. Con due interfacce motore PH2.0-6P
