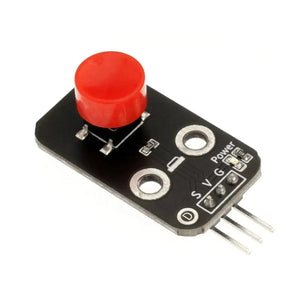

Moduli interruttore a chiave

Un interruttore a pulsante, noto anche come interruttore tattile, funziona applicando pressione nella direzione dell'interruttore per soddisfare i requisiti di forza di attuazione, provocando la chiusura e il collegamento dell'interruttore. Quando la pressione viene rimossa, l'interruttore si apre. Il meccanismo interno si basa sui cambiamenti di forza di una cupola metallica per raggiungere gli stati aperto e chiuso. Come mostrato nello schema, in condizioni normali i pin 1 e 2 ed i pin 3 e 4 del pulsante sono collegati; quando si preme il pulsante, tutti e quattro i pin sono collegati; quando il pulsante viene rilasciato, ritorna al suo stato normale. Quando il modulo è collegato correttamente, il LED rosso di alimentazione si accende. Quando si preme il pulsante, il modulo emette un livello basso e il LED blu del segnale si accende. Quando il pulsante viene rilasciato, il LED blu si spegne e l'uscita è alta.

Diagramma schematico

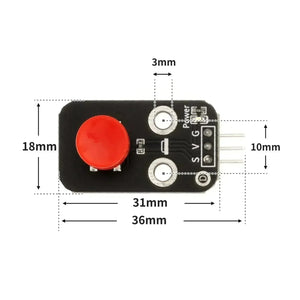

Parametri del modulo

Definizioni dei pin

Specifiche aggiuntive

• Tensione di alimentazione: 3,3 V/5 V
• Metodo di connessione: intestazione con passo da 2,54 mm
• Metodo di montaggio: fissaggio con doppia vite
