Kit di saldatura fai-da-te con sensore di movimento PIR a infrarossi

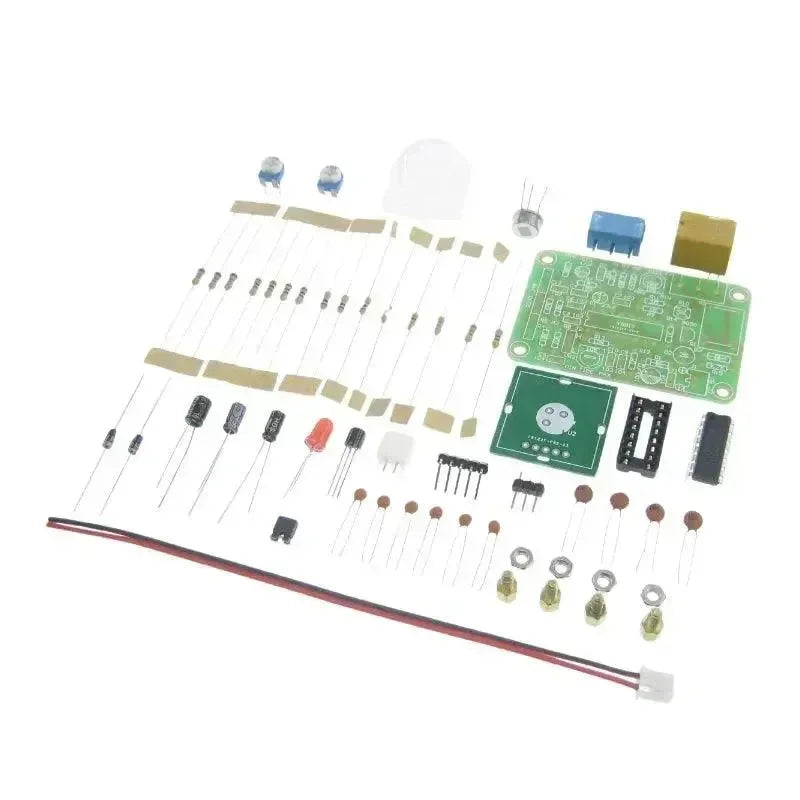

Il kit di saldatura fai-da-te per interruttore con sensore di movimento PIR a infrarossi (infrarossi passivi) è un progetto pratico per hobbisti, studenti e ingegneri per esplorare la tecnologia di rilevamento del movimento. Questo kit fornisce un'esperienza pratica nell'assemblaggio di un interruttore con sensore di movimento completamente funzionale in grado di rilevare la presenza umana e controllare un relè in base al movimento all'interno dell'area di rilevamento.

Questo kit è ideale per creare sistemi di illuminazione automatici, allarmi di sicurezza o altri dispositivi attivati ​​dal movimento.

Caratteristiche

• Rilevamento completamente automatico:

  • Quando una persona entra nel campo di rilevamento, il relè viene attivato (il LED rosso si accende).
  • Dopo che la persona se ne va, il relè si rilascerà automaticamente dopo un ritardo (il LED rosso si spegne).

• Controllo del fotoresistore:

  • (Non incluso nel kit; gli utenti possono installare una fotoresistenza a loro scelta.)
  • La fotoresistenza può disattivare il rilevamento durante il giorno o in ambienti luminosi.

• Due modalità di attivazione (impostate tramite cappuccio jumper):

  • a. Modalità non riattivabile:
    • Quando il sensore rileva il movimento e il relè viene attivato, il relè si rilascerà dopo il tempo di ritardo impostato, indipendentemente da ulteriori movimenti.
  • b. Modalità riattivabile:
    • Quando il sensore rileva il movimento, il relè rimane attivato.
    • Se si verifica un movimento continuo entro il periodo di ritardo, il relè rimane attivato e il ritardo si ripristina. Il relè si sblocca solo dopo che non viene rilevato alcun movimento, più il tempo di ritardo a partire dall'ultimo movimento.

Parametri

• Tensione operativa: 4.5 – 5V
• Corrente in standby: 65µA
• Corrente operativa: 40 mA
• Potenza di carico: ≤ 300W
• Tempo di blocco: 2,5 secondi
• Tempo di ritardo: 4 – 300 secondi
• Modalità di attivazione:
  • L: Non riattivabile
  • H: Riattivabile
• Portata di rilevamento: angolo del cono inferiore a 120°, regolabile entro 5 metri
• Temperatura operativa: da -15°C a +70°C
• Diametro della lente: 24mm
• Dimensioni PCB del sensore: 27 × 27 mm
• Controlla le dimensioni del PCB: 40 × 60 mm

Note

1. Se scegli una versione con fotoresistenza inclusa, non installare immediatamente la fotoresistenza. Testare prima il modulo per assicurarsi che funzioni normalmente. Installare la fotoresistenza solo dopo aver verificato il normale funzionamento, poiché il modulo richiede un ambiente buio per funzionare correttamente una volta installata la fotoresistenza.
2. Durante la prima accensione, il sensore necessita di circa 1 minuto per l'inizializzazione. Durante questo periodo, il relè si attiverà e rilascerà circa tre volte prima di entrare in modalità standby e diventare operativo.
3. Per l'utilizzo iniziale, impostare il potenziometro di ritardo (VR2) al minimo (MIN) e il potenziometro di distanza (VR1) al massimo (MAX) per testare la funzionalità del modulo .
4. Evita interferenze di luce diretta sull'obiettivo provenienti da fonti vicine come lampade per evitare falsi trigger. Inoltre, evitare di posizionare il modulo in aree con aria in movimento, poiché il vento può interferire con il rilevamento.
5. Suggerimenti per il posizionamento: allinea la finestra del sensore parallelamente alla direzione in cui l'attività umana è più frequente. Per migliorare il campo di rilevamento, è possibile aggiungere una lente nella parte anteriore del sensore. Tieni presente che la sensibilità del sensore è più forte sui lati sinistro e destro rispetto alle direzioni superiore e inferiore.
