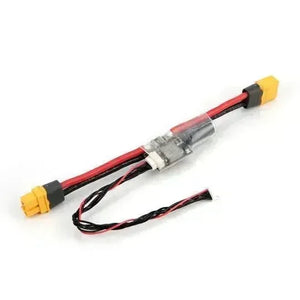

Holybro PM02 V3 Modulo di Alimentazione 12S

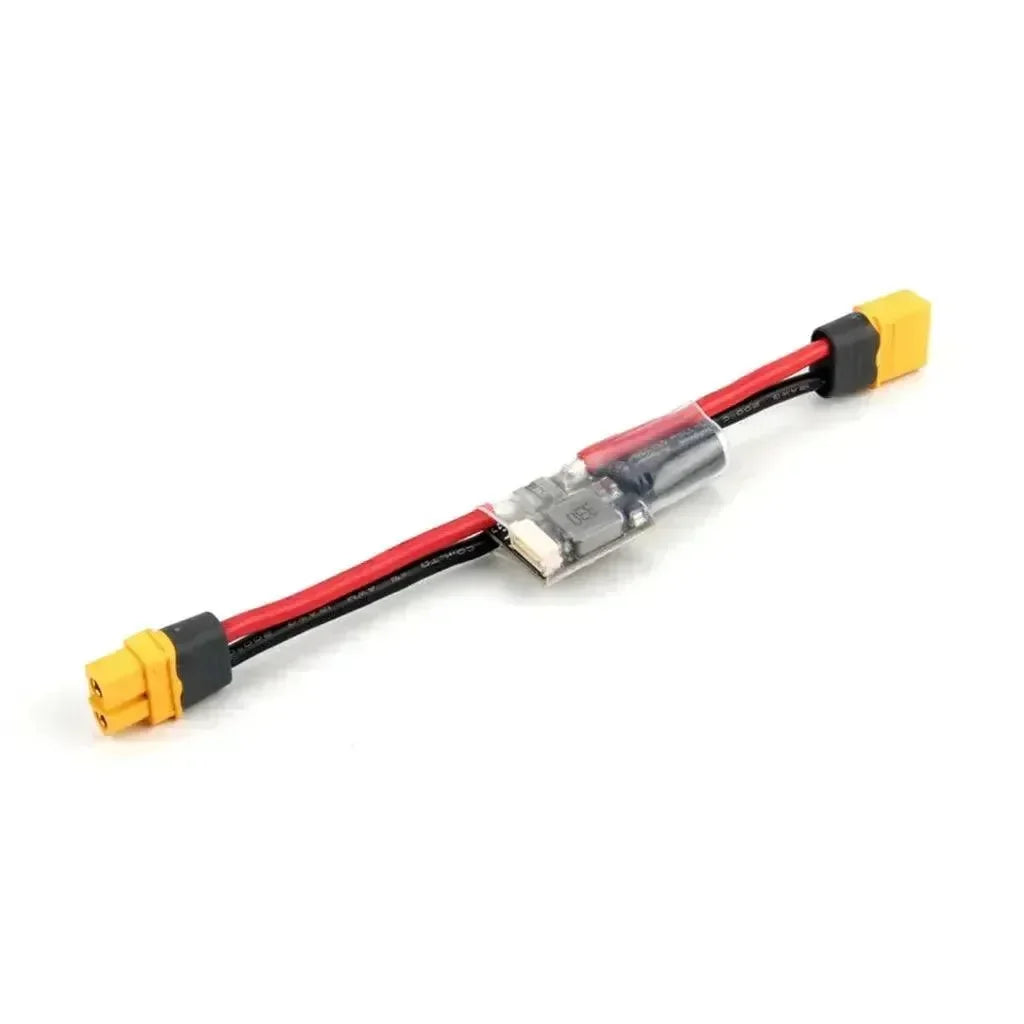

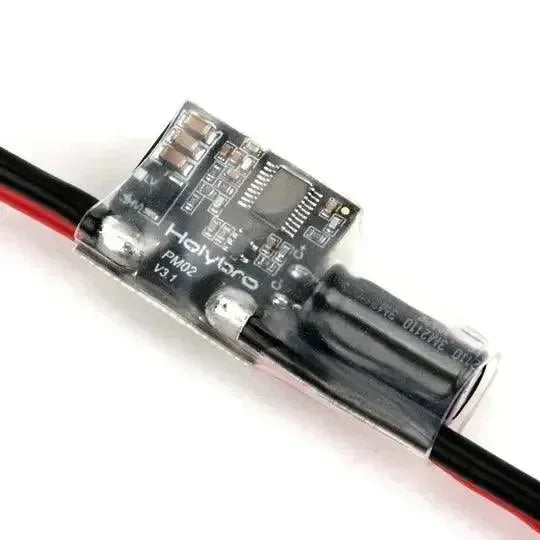

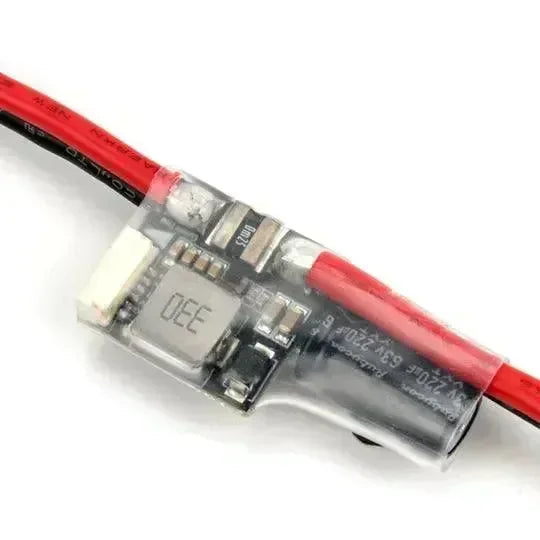

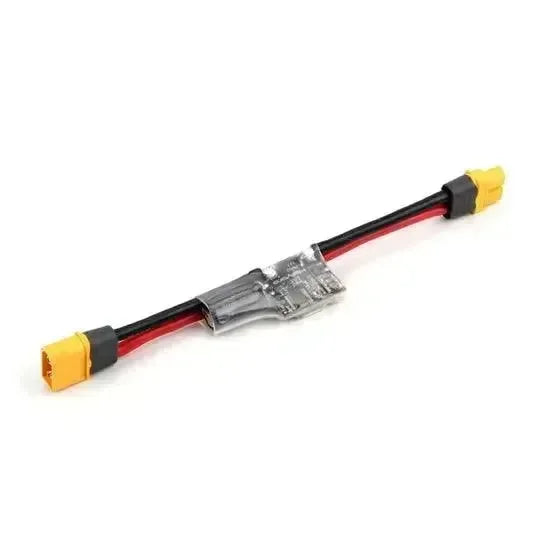

Questo modulo di alimentazione PM02 fornisce un modo semplice per fornire 5,2 V regolati al controller di volo dalla batteria, fornendo al contempo misurazioni del consumo di corrente e della tensione della batteria tramite segnale analogico attraverso un cavo JST-GH a 6 pin. Viene fornito con cavi pre-saldati, condensatore e connettore XT60 su entrambe le estremità, insieme a guaina termoretraibile sul PCBA per la protezione fisica.

Specifica:

• Tensione di ingresso: 2S-12S

• Valutazione di corrente continua PCB: 60A

• Corrente nominale di burst PCB: 100 A (<60 secondi)

• Rilevamento della Corrente Massima: 120A

• Uscita: DC 5.2V & 3A Max

• Divisore di Tensione: 18.182

• Ampere per Volt: 36,364

• Peso: 20 g


Notare che:

- La spina XT60 e il filo 12AWG pre-saldati sulla scheda sono classificati per una corrente continua di 30 A e una corrente di burst di 60 A (< 60 secondi). Se si utilizza una corrente più elevata, il tipo di spina e la dimensione del filo devono essere modificati di conseguenza. È possibile fare riferimento a questa tabella per riferimento.
- Questo modulo di alimentazione PM02 utilizza l'uscita dati analogica e non è compatibile con Pixhawk 5X e 6X (richiede un PM digitale come PM02D).

Il pacchetto include:

- 1x modulo di alimentazione con scheda connettori XT60 (pre-saldato)
- 1x Condensatore elettrolitico: 220uF 63V (pre-saldato)
- 1x Connettore Molex a 6 posizioni 15 cm
- 1x connettore JST GH a 6 posizioni 15 cm

La guida all'installazione di PX4 e Ardupilot è disponibile nel documento Holybro qui.
