HLK-LD2450 Modulo radar di tracciamento della traiettoria del movimento umano

Panoramica del Prodotto

Il monitoraggio del target di movimento consiste nelmonitorare la posizione del bersaglio in movimento nella regione in tempo reale e realizzare la misurazione della distanza, dell'angolo e della velocità del bersaglio in movimento nella regione.

Il LD2450 è un modulo sensore di tracciamento del movimento della serie radar a millimetri d'onda Hi-link 24G, che include hardware del sensore radar a 24 GHz estremamente semplificato e firmware di algoritmo intelligente. La soluzione è principalmente utilizzata in scenari interni generali come case, uffici e hotel per abilitare il tracciamento della posizione di corpi umani in movimento.

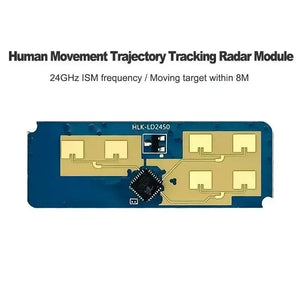

L'hardware del sensore comprende un chip radar AloT a onde millimetriche, un'antenna a microstriscia ad alte prestazioni con un trasmettitore e due ricevitori e un'unità microcontrollore (MCU) a basso costo e circuiti ausiliari periferici.
Il firmware dell'algoritmo intelligente utilizza forme d'onda FMCW e la tecnologia avanzata di elaborazione del segnale proprietaria del chip radar. Offre un output seriale dei dati di rilevamento, che è plug-and-play e può essere applicato in modo flessibile a diversi scenari intelligenti e prodotti finali.

caratteristiche del prodotto

Caratteristiche

• Banda ISM 24 GHz

• Chip radar intelligente integrato a onde millimetriche e firmware algoritmo intelligente

• Localizzazione e tracciamento precisi dei target di movimento

• Il raggio di rilevamento più lungo è di 6 m

• Dimensioni del modulo ultra-piccole: 15 mm x 44 mm

• Montaggio a parete

• Angolo di azimut ±60°, angolo di inclinazione ±35°

• La scelta più conveniente per eccellenza

• Molteplici opzioni di connessione con interfaccia pin e presa

Vantaggi della soluzione

Il modulo di rilevamento del corpo umano LD2450 adotta la tecnologia del sensore radar a onde millimetriche da 24 GHz, rispetto ad altri programmi, presenta evidenti vantaggi nelle applicazioni di rilevamento del corpo umano:

• Oltre al rilevamento sensibile del movimento del corpo umano, il programma tradizionale non è in grado di identificare i micromovimenti del corpo umano ma può anche essere sensibile ai sensi;
• Buona adattabilità ambientale, l'effetto di induzione non è influenzato dall'ambiente circostante come temperatura, luminosità, umidità e fluttuazioni della luce;
• Una buona penetrazione del guscio può essere nascosta all'interno del guscio, non è necessario aprire fori nella superficie del prodotto, migliorare l'estetica del prodotto.

Scaricamento

Modulo radar HLK-LD2450
