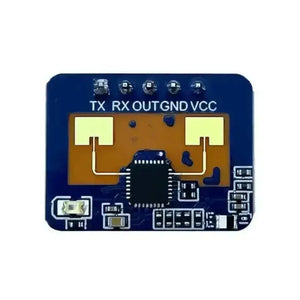

Modulo radar di presenza umana HLK-LD2410C da 24 GHz

LD2410C è un modulo di rilevamento dello stato di presenza umana altamente sensibile a 24GHz sviluppato da Hi-link. Il suo principio operativo consiste nell'impiegare onde continue FMCW a modulazione di frequenza per rilevare obiettivi umani all'interno dello spazio definito. Attraverso la combinazione di elaborazione del segnale radar e algoritmi di rilevamento del corpo umano accurati, raggiunge un rilevamento dello stato di presenza umana ad alta sensibilità ed è in grado di distinguere tra corpi umani in movimento e stazionari. Inoltre, è possibile calcolare informazioni ausiliarie come la distanza dell'obiettivo.

Questo prodotto viene utilizzato principalmente in ambienti interni per rilevare la presenza di un corpo umano in movimento o leggermente in movimento all'interno di un'area e fornire un output in tempo reale dei risultati del rilevamento. La portata massima di rilevamento può estendersi fino a 5 metri, con una risoluzione della distanza di 0,75 m. Offre uno strumento di configurazione visiva che consente una facile configurazione della distanza di rilevamento, della sensibilità di rilevamento a intervalli diversi e del tempo di ritardo senza operatore, ecc., per soddisfare vari requisiti applicativi specifici.
Supporta l'uscita GPIO e UART, è plug-and-play e può essere applicato in modo flessibile a diversi scenari smart e prodotti terminali.

Parametri del prodotto

• Plug and play, facile assemblaggio

• La distanza di rilevamento più lunga èfino a 5 metri

• Ampio angolo di rilevamento, copertura fino a ±60 gradi

• L'identificazione accurata all'interno dell'intervallo supporta la suddivisione del campo di rilevamento e scherma le interferenze all'esterno dell'intervallo

• Regolazione intelligente dei parametri multilivello per soddisfare le esigenze dei cambiamenti di scena

• Strumenti visivi di debug e configurazione

• Piccolo e semplificato, la dimensione minima è di soli 16 mmx22 mm

• Supporta vari metodi di installazione come sospensione a soffitto e sospensione a parete

• Banda ISM da 24 GHz, conforme alle normative sullo spettro FCC e CE

• Alimentatore ad ampio voltaggio 5~12V

• La scelta più conveniente per eccellenza

Vantaggio della soluzione

Il modulo di rilevamento del corpo umano LD2410C adotta la tecnologia del sensore radar a onde millimetriche da 24GHz. Rispetto ad altre soluzioni, presenta vantaggi evidenti nelle applicazioni di rilevamento del corpo umano:

• Non solo risponde al corpo umano in movimento, ma è anche in grado di rilevare sensibilmente lo stato statico, i movimenti minimi e le posture sedute e sdraiate di un corpo umano, che le soluzioni tradizionali non sono in grado di riconoscere.
• Presenta un'eccellente adattabilità ambientale, poiché le prestazioni di rilevamento non vengono influenzate da fattori ambientali circostanti come temperatura, luminosità, umidità e fluttuazioni della luce.
• Ha buone capacità di penetrazione del guscio e può funzionare nascosto all'interno del guscio senza la necessità di aperture superficiali sul prodotto, migliorando così l'aspetto estetico del prodotto.
• Consente una configurazione flessibile della distanza di rilevamento massima e della sensibilità a ciascun intervallo di distanza, consentendo una personalizzazione flessibile e precisa.

Applicazione

• Controllo della luce del sensore del corpo umano: Rileva se c'è qualcuno nello spazio e controlla automaticamente le luci, come apparecchi di illuminazione in luoghi pubblici, luci con sensori vari, lampadine, ecc.

• Risveglio a induzione del corpo umano dello schermo pubblicitario e di altre apparecchiature: si accende automaticamente quando arrivano le persone e si spegne automaticamente quando nessuno arriva per risparmiare energia, la consegna delle informazioni è più accurata ed efficiente.

• Protezione della sicurezza della vita: protezione del lavoro della lampada UV, per prevenire l'accensione della lampada UV quando ci sono persone nei dintorni e causare infortuni personali. Rilevamento automatico e allerta dei luoghi pericolosi per prevenire l'ingresso delle persone in spazi specifici ad alto rischio, come i luoghi ad alto rischio in cui entrano il personale delle esplosioni nelle miniere di carbone.

• Elettrodomestici intelligenti: quando non c'è nessuno nella stanza per un lungo periodo, la TV, il condizionatore d'aria e gli altri apparecchi elettrici si spengono automaticamente, risparmiando energia e sicurezza.

• Sicurezza intelligente: Rilevamento e identificazione di persone che si intromettono, si fermano, ecc. all'interno dell'intervallo specificato.

Scaricamento

Rilevamento presenza umana HLK-LD2410C con BLE

Configuratore LD2410
