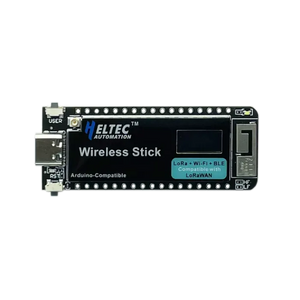

HELTEC Wireless Stick ESP32S3 SX1262 Meshtastic LoRaWAN 868Mhz V3
Wireless Stick V3 è una scheda di sviluppo IoT compatta e ad alte prestazioni, progettata come versione migliorata della WiFi LoRa 32 per soddisfare le esigenze di dimensioni ridotte e migliori caratteristiche RF. Dotata del processore dual-core ESP32-S3FN8 e del chip LoRa SX1262, offre connettività Wi-Fi, Bluetooth 5 (LE) e protocollo LoRaWAN, rendendola ideale per dispositivi smart, automazione e sensori remoti.
Le caratteristiche principali includono un display OLED da 0,49 pollici per dati in tempo reale, un interfaccia USB Type-C per alimentazione, debug e programmazione senza interruzioni, e un sistema integrato di gestione della batteria che supporta batterie al litio da 3,7V. Con il suo design a basso consumo, compatibilità Arduino e ottima espandibilità, questa scheda è una scelta versatile per sviluppatori e maker che cercano soluzioni compatte ma robuste per progetti IoT.
Caratteristiche principali
- Microprocessore: ESP32-S3FN8 (processore dual core Xtensa® 32-bit LX7, struttura a pipeline a cinque stadi, frequenza principale fino a 240 MHz).
- Chip nodo LoRa SX1262.
- Interfaccia USB Type-C con regolatore di tensione completo, protezione ESD, protezione da cortocircuito, schermatura RF e altre misure di protezione.
- Interfaccia batteria SH1.25-2 a bordo, sistema integrato di gestione della batteria al litio (gestione carica e scarica, protezione da sovraccarico, rilevamento alimentazione batteria, commutazione automatica USB / alimentazione batteria).
- Connessioni integrate WiFi, LoRa, Bluetooth a tre reti, antenna a molla metallica dedicata Wi-Fi e Bluetooth da 2,4 GHz a bordo, interfaccia IPEX (U.FL) riservata per l'uso LoRa.
- Display OLED a matrice di punti 64*32 da 0,49 pollici integrato a bordo, che può essere utilizzato per visualizzare informazioni di debug, carica della batteria e altre informazioni.
- Chip integrato CP2102 USB a porta seriale, comodo per il download del programma e la stampa delle informazioni di debug.
- Supporta l'ambiente di sviluppo Arduino.
- Forniamo la libreria Arduino® ESP32 + protocollo LoRaWAN, questo è un protocollo LoRaWAN standard che può comunicare con qualsiasi gateway LoRa che esegue il protocollo LoRaWAN. Per far funzionare questo codice, è necessaria una licenza unica.
- Con un buon design del circuito RF e progettazione a basso consumo.
Specifiche
| Parametri | Descrizione |
|---|---|
| Chip Master | ESP32-S3FN8 (processore dual core Xtensa® 32-bit lx7) |
| Chip Nodo LoRa | SX1262 |
| Chip USB a seriale | CP2102 |
| Frequenza | 470~510MHz, 863~928MHz |
| Potenza TX massima | 21 ± 1 dBm |
| Sensibilità massima di ricezione | -134dBm |
| Wi-Fi | 802.11 b/g/n, fino a 150Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Risorse Hardware | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; ecc. |
| Schermo | OLED da 0,49 pollici |
| Memoria | ROM da 384KB; SRAM da 512KB; 16KB RTC SRAM; 8MB SiP Flash |
| Batteria | Alimentazione e ricarica con batteria al litio 3,7V |
| Temperatura di esercizio | -20 ~ 70 ℃ |
| Dimensioni | 58,08 * 22,6 * 8,2 mm |
| Interfaccia | USB Type-C; Interfaccia batteria al litio 2*1.25; LoRa ANT(IPEX1.0); Header Pin 2*17*2.54 |
Descrizione

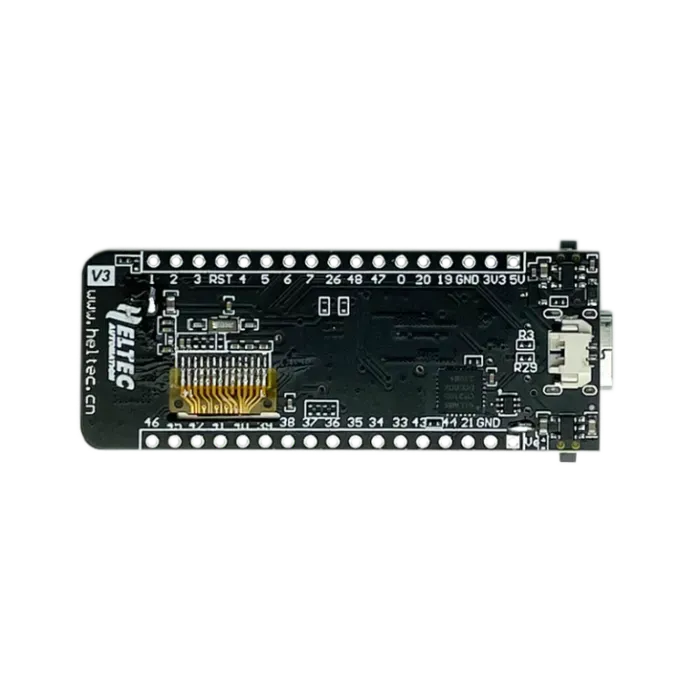

Mappa dei pin
Punti salienti
Domande frequenti
Se vuoi usare il nuovo processore ESP32-S3 e il chip LoRa SX1262, potresti dover utilizzare nuove librerie che li supportano. Dovresti verificare che le librerie che stai usando siano compatibili con questi nuovi componenti.
Per quanto riguarda la mia esperienza con il Wireless Stick Lite, l'unica libreria che ho dovuto cambiare passando dalla V1 alla V3 è stata la libreria LoRa. La libreria LoRa di Sandeep Mistry che usavo prima non funziona con il nuovo chip LoRa SX1262. Per far funzionare il mio codice con la V3, ho dovuto migrare alla Heltec LoRaWan
A causa del piccolo schermo della scheda, attualmente non supporta la visualizzazione dello schermo di Meshtastick. Puoi scaricare direttamente il firmware del Wireless Stick Lite .
Immagina di voler misurare l'umidità nel tuo campo. Anche se non è lontano da casa tua, probabilmente non ha copertura Wi-Fi. Quindi, puoi costruire un nodo sensore con un ESP32 e un sensore di umidità, che invia le letture dell'umidità una o due volte al giorno a un altro ESP32 usando LoRa. Quest'ultimo ESP32 ha accesso al Wi-Fi e può eseguire un server web che mostra le letture dell'umidità. Questo è solo un esempio che illustra come puoi usare la tecnologia LoRa nei tuoi progetti ESP32.
Documenti e Risorse
- [Resource] — Installazione framework e libreria Heltec ESP32
- [Resource] —Registri Aggiornamenti Hardware
- [Resource] —Scheda tecnica
- [Resource] —Schema elettrico
- [Resource] —Manuale Utente
- [Resource] —Server di test Heltec LoRaWAN basato su SnapEmu
Lista di imballaggio
La lista di imballaggio predefinita senza selezionare accessori è la seguente:
| Articolo | Quantità |
|---|---|
| Stick Wireless | x1 |
| Antenna a Bacchetta di Colla | x1 |
| Connettore Batteria SH1.25×2 | x1 |
| Adesivo Mappa Pin | x1 |
