Stanco di usare cavi twistati schermati ingombranti per comunicazioni a lunga distanza, solo per ridurre i baud rate e mantenere la stabilità? Passa al Gravity: Modulo Trasmettitore/Ricevitore UART in Fibra Ottica di DFRobot e goditi una trasmissione dati veloce, senza interferenze e a lunga distanza.
Progettato con isolamento elettrico completo, questo modulo previene interferenze elettromagnetiche e garantisce comunicazione stabile fino a 10km. Supportando velocità di baud fino a 2.000.000 baud, funziona senza problemi a piena velocità, indipendentemente dalla distanza. Con protezione contro i fulmini e compatibilità con canalizzazioni per cavi condivisi, questo modulo è ideale per ambienti esigenti. Puoi anche creare reti a stella one-to-many usando splitter ottici passivi.
Progetti
Progetto 1. Come funziona il protocollo UART - Gravity: UART Fiber Optic Transceiver Module
Introduzione:
In questo video parleremo del protocollo UART. Stiamo usando il modulo Gravity: UART Fiber Optic Transceiver, che funziona a 2000000 baud a qualsiasi momento entro una distanza fino a 10km, per realizzare una stazione meteorologica.
Realizza una stazione meteorologica usando un sensore ambientale
Progetto 2. Realizza una stazione meteorologica usando un sensore ambientale
Introduzione:
Tuttavia, indica la temperatura solo in un intervallo relativamente ampio. A volte abbiamo bisogno di parametri ambientali in un luogo specifico come uno stagno per pesci, una serra, un campo aperto, ecc. Qui voglio conoscere le temperature esatte durante una giornata sulla mia terrazza. Quindi decido di realizzare una stazione meteorologica che fornisca i dati in tempo reale di cui ho bisogno.
Caratteristiche principali
-
Isolamento elettrico completo per prevenire interferenze elettromagnetiche
-
Supporta una velocità di trasmissione dati fino a 2.000.000 baud
-
Distanza di comunicazione fino a 10km utilizzando fibra monomodale
-
Interfaccia in fibra ottica SC con lunghezza d'onda operativa di 1310nm
-
Include protezione contro i fulmini, ideale per applicazioni industriali
-
Compatibile con sistemi di segnale a 3,3V o 5V
-
Adatto per comunicazione in fibra ottica e reti a stella one-to-many
-
Compatto ed economico alternativa al tradizionale cavo intrecciato schermato
Specifiche
-
Tensione di alimentazione: 3.3V a 5V
-
Tensione del segnale: 3.3V a 5V
-
Velocità massima di trasmissione: 2,000,000
-
Distanza di comunicazione: Fino a 10km
-
Lunghezza d'onda operativa: 1310nm
-
Tipo di fibra ottica: Monomodale
-
Interfaccia: Fibra ottica SC
-
Temperatura di esercizio: 0℃ a 70℃

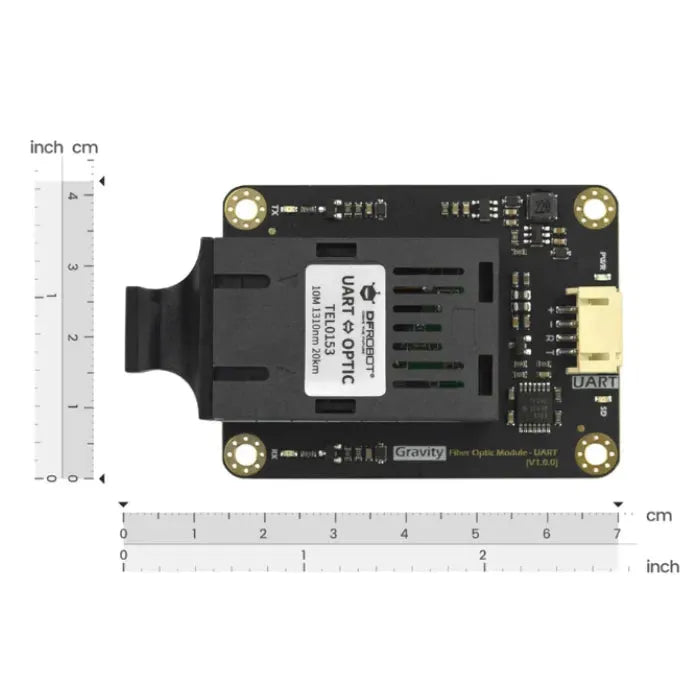

Interfaccia e indicatori
-
Gravity: Connettore UART – Si collega a MCU o sensore
-
LED PWR – Indicatore di alimentazione (si accende quando alimentato)
-
LED SD – Indica la disconnessione della fibra
-
LED TX – Lampeggia quando trasmette il segnale in fibra ottica
-
LED RX – Lampeggia quando riceve il segnale in fibra ottica
-
Interfaccia fibra ottica SC – Si collega al cavo in fibra SC
Nota: Il LED SD non rileva tutte le disconnessioni della fibra o trasmissioni instabili. Per una risoluzione accurata dei problemi, usa strumenti come una penna rossa o un misuratore di potenza ottica.
Diagramma tipico di applicazione
Collega un ricetrasmettitore al tuo MCU e l'altro a un sensore o secondo MCU usando un cavo in fibra ottica monomodale. I connettori UART permettono un'interfaccia semplice con la maggior parte dei microcontrollori standard.

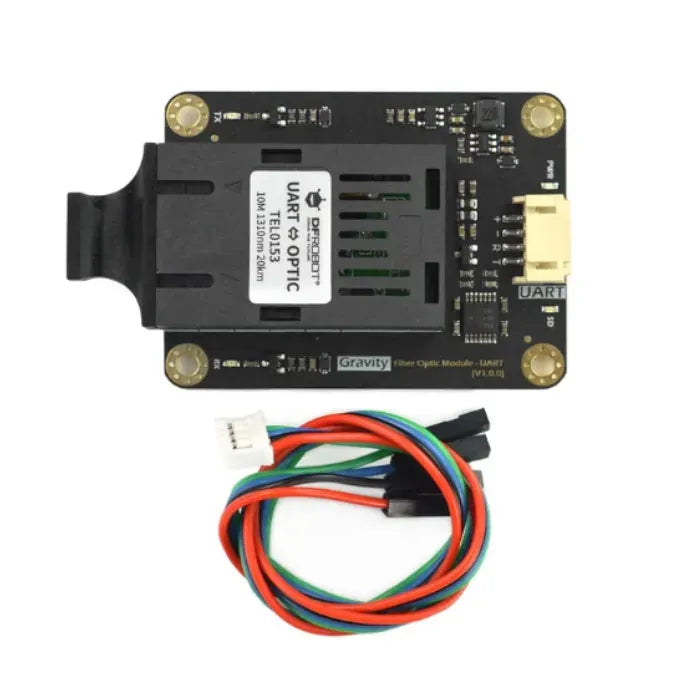

Lista di Spedizione
