Modulo ricetrasmettitore wireless Elecrow nRFLR1121 con nRF52840 e SX1121
Il modulo ricetrasmettitore wireless Elecrow nRFLR1121 integra il microcontrollore Nordic nRF52840 e il chip ricetrasmettitore Semtech LR1121 LoRa. È un modulo ricetrasmettitore wireless ad alte prestazioni, a basso consumo e a lunga portata. Supporta Bluetooth 5.3 e Bluetooth a basso consumo, è conforme alle classi A, B e C della specifica LoRaWAN 1.0.4. Supporta inoltre la modalità di comunicazione punto a punto (P2P) LoRa, coprendo la banda di frequenza ISM globale 850~930MHz (applicabile a 868MHz, 915MHz), con una potenza massima di trasmissione di +20dBm, una velocità di trasmissione compresa tra 1.91~62.5Kbps e una distanza di trasmissione fino a 10 km. Inoltre, il modulo Elecrow nRFLR1121 supporta comunicazioni nella banda ISM terrestre, coprendo lo spettro globale 2.4GHz e la banda Sub-GHz, e supporta anche la tecnologia S-band LR-FHSS (Long Range - Frequency Hopping Spread Spectrum) per la connessione satellitare (le due non possono funzionare contemporaneamente). Ciò rende il modulo ricetrasmettitore wireless nRFLR1121 adatto per aree remote senza copertura di rete terrestre, come il monitoraggio ambientale di stazioni meteorologiche e idrologiche, trasmettendo i dati al server centrale tramite comunicazione satellitare.
Il modulo nRFLR1121 ha firmware integrato con comandi AT, supporta lo sviluppo personalizzato con SDK, e le ricche interfacce periferiche offrono alta flessibilità per soddisfare diverse esigenze di sviluppo. Progettato secondo gli standard industriali, il Modulo Ricetrasmettitore Wireless Elecrow nRFLR1121 è una scelta ideale per applicazioni ad alta affidabilità come il monitoraggio remoto, le comunicazioni navali e le missioni di soccorso.
Sviluppato internamente da Elecrow con design esclusivo. La personalizzazione del Modulo Ricetrasmettitore Wireless nRFLR1121 può essere discussa per ordini in grandi quantità.
Caratteristiche del Modulo Ricetrasmettitore Wireless Elecrow nRFLR1121
- Alta prestazione: la potenza massima di trasmissione può raggiungere +20dBm, supporta una velocità di trasmissione 1,91~62,5kbps , sensibilità di -141dbm @SF12/BW=125kHz, budget di collegamento di 166db per questo Modulo Ricetrasmettitore Wireless LoRa;
- Consumo ultra-basso, la corrente in sleep è solo 6uA;
- Supporta lo spettro sub-GHz e globale a 2,4GHz, così come la banda S, e supporta la comunicazione punto a punto (P2P) LoRa sul nRFLR1121;
- La connessione wireless supporta la frequenza ISM globale 850~930MHz LoRa&LoRaWAN, supporta Bluetooth a basso consumo, rete mesh Bluetooth, NFC, Thread e Zigbee, alimentato dal nRF52840;
- Firmware integrato con comandi AT e supporto all'uso di SDK per lo sviluppo personalizzato del prodotto, e il set di comandi AT può essere facilmente utilizzato tramite l'interfaccia UART del Modulo Ricetrasmettitore Wireless nRFLR1121;
- Comunicazione a lunga distanza, la distanza di comunicazione può raggiungere 10km;
- Periferiche ricche, il modulo nRFLR1121 offre una varietà di interfacce GPIO come UART, I2C, ADC, ecc., fornendo grande flessibilità;
- Fattore di forma compatto di soli 20x20x3,5 mm per questo Modulo Ricetrasmettitore Wireless di Elecrow.
- Certificazioni FCC, CE RoHS
Specifiche per il Modulo Ricetrasmettitore Wireless Elecrow nRFLR1121
|
Processore |
Chip RF con processore nRF52840, dual-core a 32 bit, frequenza principale 64MHz |
|
Chip RF |
Chip Semtech LR1121 |
|
Specifiche LoRa per il Modulo Ricetrasmettitore Wireless Elecrow nRFLR1121 |
|
|
Potenza di trasmissione TX |
+22 dBm@Max |
|
Sensibilità di ricezione |
-141dBm |
|
Budget di collegamento |
Supporta budget di collegamento di 166db |
|
Demodulatore |
Supporta modulazione del segnale LoRa/(G)FSK/GMSK/Sigfox;Supporta comunicazione a spettro espanso a salto di frequenza nella banda S per satelliti; |
|
Gamma di frequenza LoRa |
Supporta la configurazione nelle bande da 150MHz a 960MHz e 2400 MHz per LoRa sul nRFLR1121; |
|
Fattore di diffusione |
SF5~SF12 |
|
Connessione wireless |
Supporta Bluetooth a basso consumo, rete mesh Bluetooth, NFC, Thread e Zigbee |
|
Velocità di trasferimento dati |
Supporta velocità di trasmissione dati da 1,91 a 62,5 Kbps |
|
Altre caratteristiche del Modulo Ricetrasmettitore Wireless Elecrow nRFLR1121 |
|
|
Frequenza |
Copertura 850~930MHz (applicabile a 868MHz, 915MHz) |
|
Interfaccia di comunicazione |
SPI(0~10Mbps) |
|
Pin di collegamento |
Come segnale SPI, VCC, più GND, NRST, ANT, controllo TX, controllo RX, stato BUSY, NFC, pin di debug SWD, ecc. |
|
Antenna |
Non a bordo, tramite pin RF |
|
Consumo di potenza di riferimento |
6uA (sleep), 126mA (trasmissione + MCU), 18mA (ricezione + MCU) |
|
Distanza di comunicazione |
5~6km, massimo oltre 10km per questo Modulo ricetrasmettitore wireless LoRa. |
|
Tipo di Vetro |
TCXO industriale a 32MHz |
|
Protocollo LoRaWAN |
Classe A/B/C (conforme alla specifica LoRaWAN 1.0.4) |
|
Tensione di Esercizio |
1.8~3.7V |
|
Temperatura operativa |
-40℃~+85℃, design standard industriale |
|
Dimensione del package |
20*20*3.5mm, 80 pin, patch SMT, package LGA; da Elecrow. |
|
Peso |
3g |
Scenari di applicazione per il modulo ricetrasmettitore wireless Elecrow nRFLR1121
Città intelligente, agricoltura intelligente, automazione industriale, monitoraggio ambientale, casa intelligente, gestione logistica, salute medica;

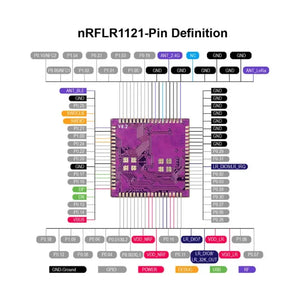

Definizione dei pin del modulo ricetrasmettitore wireless Elecrow nRFLR1121

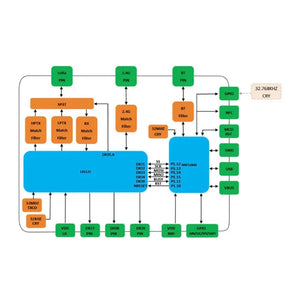

Diagramma di sistema del modulo ricetrasmettitore wireless Elecrow nRFLR1121
Confronto moduli ricetrasmettitori per moduli ricetrasmettitori wireless Elecrow

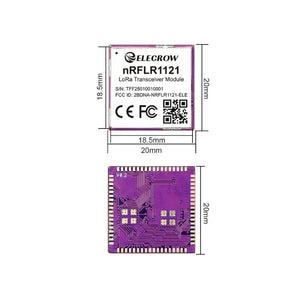

Dimensioni del modulo ricetrasmettitore wireless Elecrow nRFLR1121
Elenco del pacchetto
- 1x Modulo ricetrasmettitore wireless Elecrow nRFLR1121
