Elecrow CrowPanel Terminale ESP - Display Touch RGB Parallelo ESP32
Elecrow CrowPanel ESP Terminal è un microcontrollore basato sul master ESP32. Adotta un processore dual-core Xtensa 32-bit LX7 con frequenza principale fino a 240Mhz, supporta Wi-Fi 2.4GHz e BLE, e può gestire facilmente scenari comuni di applicazioni di dispositivi terminali edge, come controllo industriale, rilevamento e elaborazione in ambienti di produzione agricola, monitoraggio logistico intelligente, scenari di smart home e altro.

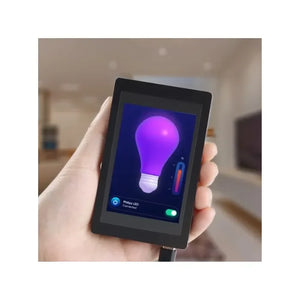

Questo Elecrow CrowPanel ESP Terminal ha anche un display touch capacitivo parallelo RGB Touch Display da 3,5 pollici con una risoluzione di 480*320 per garantire un'uscita immagine perfetta a una frequenza di fotogrammi (FPS) di 60. Sul retro di questo ESP Terminal, abbiamo introdotto 4 interfacce Crowtail, che possono essere utilizzate con i nostri sensori della serie Crowtail, plug and play, per creare progetti più interessanti in modo rapido e conveniente. Inoltre, questo Elecrow CrowPanel ESP Terminal è anche dotato di uno slot per schede SD per l'archiviazione estesa (cavi SPI) e di una funzione buzzer. Questo ESP32 touchscreen supporta lo sviluppo ESP-IDF e Arduino IDE ed è compatibile con Micropython/Arduino. Supporta anche LVGL, che è la libreria grafica embedded gratuita e open-source più popolare per creare interfacce utente belle per qualsiasi MCU, MPU e tipo di display. Ora ha anche ottenuto la certificazione ufficiale di LVGL. Il certificato della scheda LVGL dimostra che le schede possono essere facilmente utilizzate con LVGL e hanno prestazioni decenti per applicazioni UI. Supportiamo anche openHASP. Il circuito di ricarica a bordo e l'interfaccia della batteria al litio possono utilizzare l'interfaccia di alimentazione type-c per fornire energia e caricare la batteria contemporaneamente, offrendo maggiori possibilità di espansione per scenari esterni per il tuo CrowPanel.

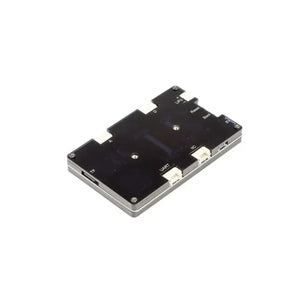

Questo ESP Terminal utilizza un involucro in acrilico, che non solo protegge lo schermo ma lo rende anche più bello. La dimensione è solo tascabile, piccolo e portatile; due fori di fissaggio M3 sono facili da fissare, rendendo più semplice per te configurare il tuo progetto con il Elecrow CrowPanel ESP Terminal.
Inoltre, il nostro altro schermo con interfaccia SPI, pur garantendo l'effetto visivo di base, aggiunge più interfacce Crowtail e funzioni di fotocamera/microfono. Per i dettagli, si prega di cliccare qui.
Caratteristica di Elecrow CrowPanel ESP Terminal
- Modulo integrato ESP32-S3, che supporta Wi-Fi 2.4 GHz e BLE, una caratteristica centrale del Elecrow CrowPanel ESP Terminal
- LCD TFT-LCD parallelo da 3,5 pollici con risoluzione 480*320, un vivace RGB Touch Display
- Compatibile con Arduino/LVGL/PlatformIO/Micropython per questo ESP Terminal
- Supporto software maturo, supporta lo sviluppo ESP-IDF e Arduino IDE per il tuo Elecrow CrowPanel ESP Terminal
- Supporta la libreria grafica open-source - LVGL
- Supporta modalità 1T1R, velocità dati fino a 150 Mbps, Wireless Multimedia (WMM)
- Meccanismo di sicurezza perfetto, supporta AES-128/256, Hash, RSA, HMAC, firme digitali e avvio sicuro
- Chip e interfaccia di ricarica integrati, usa l'interfaccia TYPE-C per la ricarica
- Con 4 interfacce Crowtail (connettore HY2.0-4P), plug and play con vari sensori Crowtail per il CrowPanel
Specifiche del Elecrow CrowPanel ESP Terminal
- Modulo ESP32-S3 con 16MB Flash e 8 MB PSRAM, il cervello di questo Elecrow CrowPanel ESP Terminal
- Protocollo Wi-Fi: 802.11b/g/n (802.11n fino a 150Mbps) Gamma di frequenza Wi-Fi: 2,402GHz - 2,483GHz
- Supporta BLE 5
- Con 4 interfacce Crowtail (connettore HY2.0-4P) e slot per scheda Micro TF integrato
- Schermo LCD TFT da 3,5 pollici RGB true color LCD con risoluzione 480*320, un sorprendente RGB Touch Display
- Chip driver: ILI9488 (linea parallela a 16 bit)
- Controller IC del pannello touch capacitivo FT6236 serie per questo CrowPanel RGB Touch Display
- Tensione di funzionamento: DC 5V-500mA
- Corrente in standby:
- Alimentazione USB: 6,86mA
- Alimentazione batteria al litio: 3.23mA
- Interfaccia batteria LiPo: PH2.0
- Temperatura di esercizio: -10°C ~ 65°C
- Area attiva: 73.63(L)*49.79mm(W)
- Dimensioni aspetto: 106(L)x66mm(W)*13mm(H)
Specifiche pin
| Nome | SPEC |
| Analogico | HY2.0-4P |
| Digitale | HY2.0-4P |
| UART | HY2.0-4P |
| I2C | HY2.0-4P |
Collega con sensori Crowtail
Il Elecrow CrowPanel ESP Terminal può essere collegato a oltre 150 tipi di moduli Crowtail per realizzare progetti più interessanti.
 |
 |

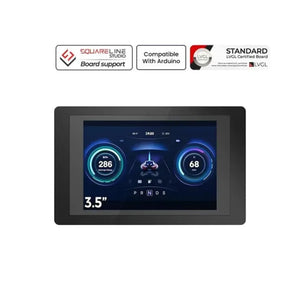

Supporta la libreria grafica open-source - LVGL per Elecrow CrowPanel ESP Terminal
Il Elecrow CrowPanel ESP Terminal supporta la libreria grafica LVGL. Puoi progettare una varietà di interfacce utente per questo ESP Terminal RGB Touch Display.
Progetta e crea interfacce utente con facilità con SquareLine Studio
Usa SquareLine Studios per progettare e implementare la tua UI LVGL per il Elecrow CrowPanel ESP Terminal ed esporta progetti pronti all'uso con un clic.
Squareline Vision è entrato in BETA, iscriviti ora per ottenere il 40% di sconto su tutte le licenze. https://vision.squareline.io/
Supporto ambiente di programmazione per Elecrow CrowPanel ESP Terminal
Il Elecrow CrowPanel ESP Terminal supporta la programmazione con VS Code, Arduino IDE, Espressif IDF e PlatformIO. Progetti diversi possono essere facilmente sviluppati per questo versatile ESP Terminal.

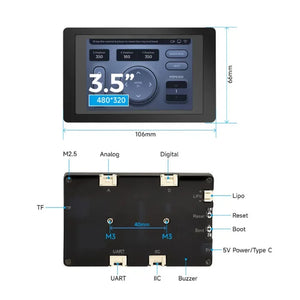

Panoramica della struttura di Elecrow CrowPanel ESP Terminal
Panoramica hardware del display Elecrow CrowPanel ESP Terminal RGB Touch
- Pulsante RESET. Premi questo pulsante per resettare il sistema.

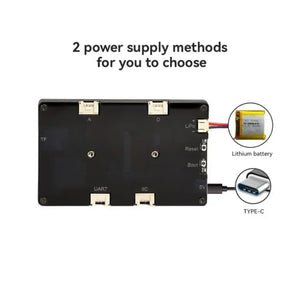

- Porta LiPo. Interfaccia di ricarica per batteria al litio (batteria al litio non inclusa)
- Pulsante BOOT. Tieni premuto il pulsante Boot e premi il pulsante RESET per avviare la modalità di download del firmware. Gli utenti possono scaricare il firmware tramite la porta seriale
- Interfaccia di alimentazione 5V/Type C. Serve come alimentazione per la scheda di sviluppo e come interfaccia di comunicazione tra il PC e il ESP32.
- 4 interfacce Crowtail. Gli utenti possono programmare il ESP32-S3 per comunicare con periferiche collegate all'interfaccia Crowtail sul Elecrow CrowPanel ESP Terminal.

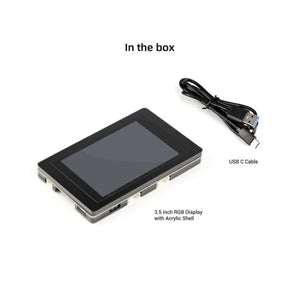

Lista del pacchetto per Elecrow CrowPanel ESP Terminal
- 1x display Elecrow CrowPanel ESP Terminal RGB Touch da 3,5 pollici con custodia in acrilico
- 1x Cavo USB-C
