Modulo display E-Ink Waveshare da 5,79 pollici 792x272 E-Paper
📦 Location of the warehouse: China
Spedizione gratuita per te
Spedizione gratuita da 30€ in Germania, 50€ nell'UE!
Valutazione Trustpilot: 4.4/5.0
Grazie per il tuo supporto - valutaci su Trustpilot!

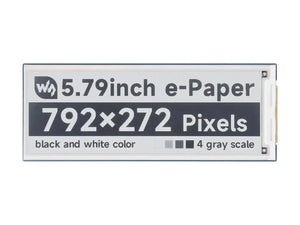

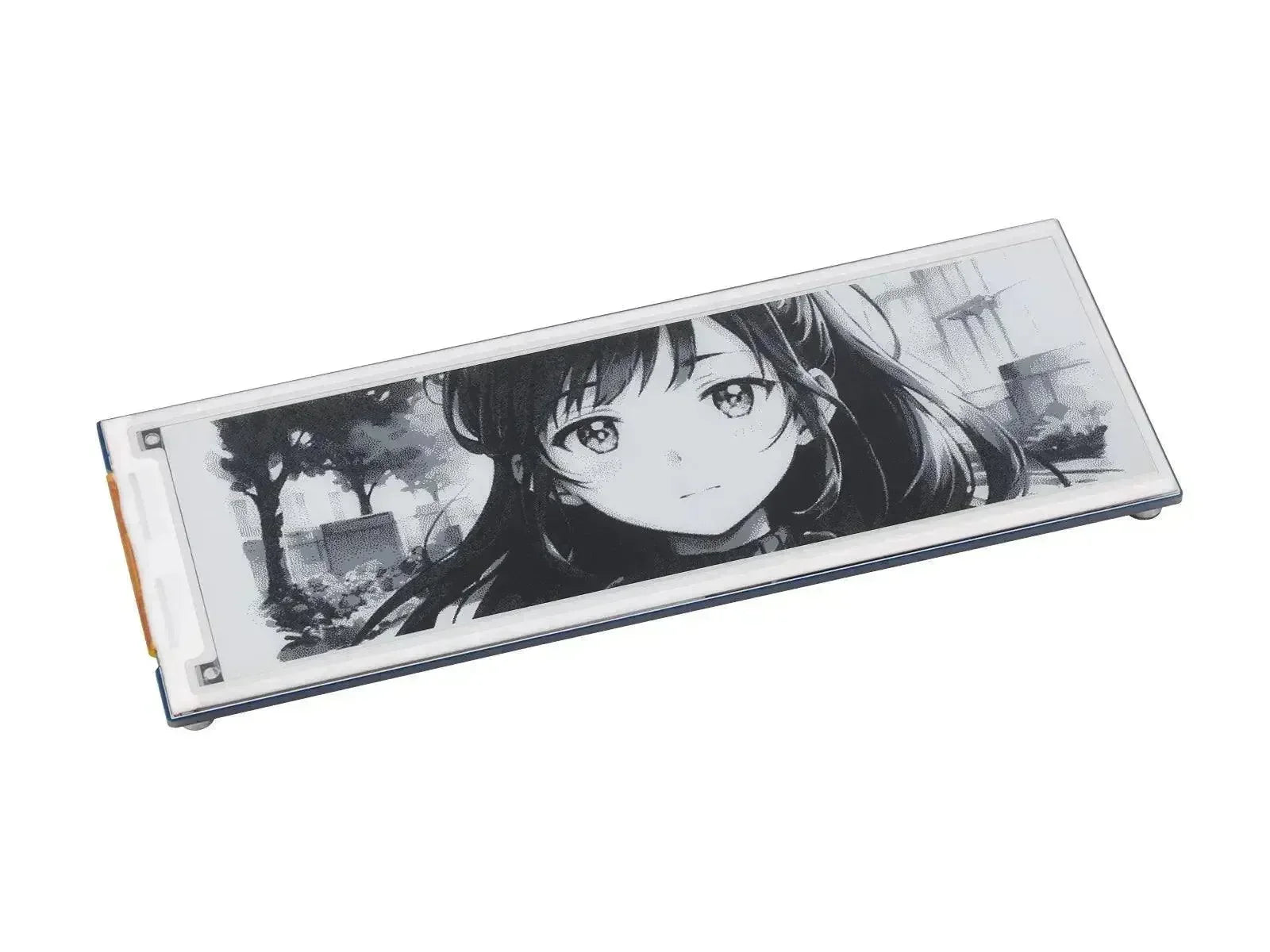

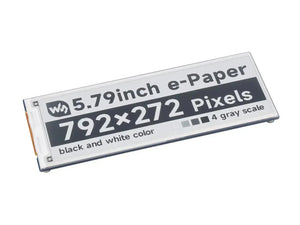

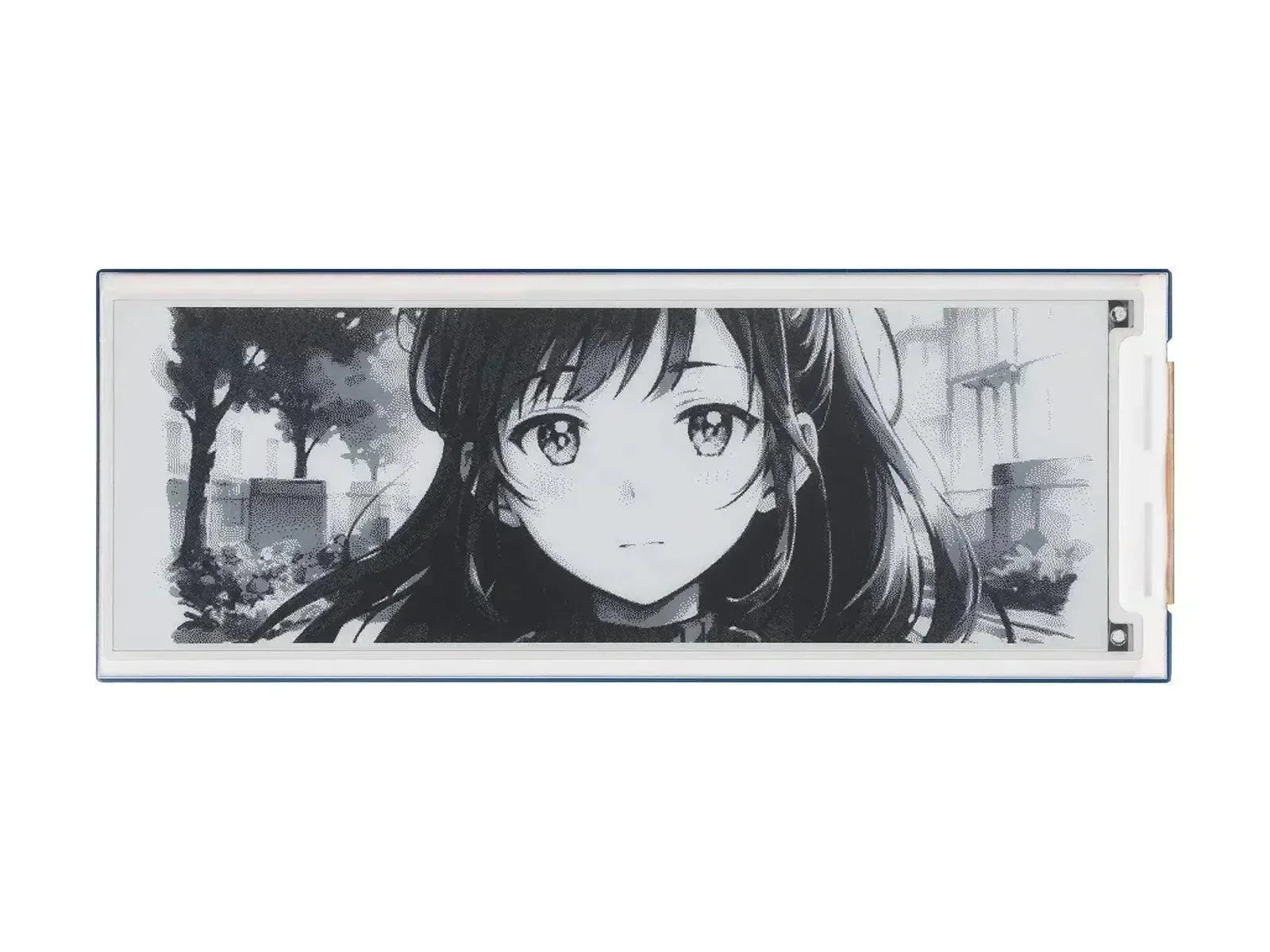

Modulo display E-Ink Waveshare da 5,79 pollici 792x272 E-Paper
Bassa potenza, ampio angolo di visione, effetto cartaceo senza elettricità
Ideale per cartellini dei prezzi, etichette da scaffale, strumenti industriali...
-
Dimensione
5.79″
-
Risoluzione
792×272
-
Angolo di Visione
>170°
-
Colore di visualizzazione
Nero/Bianco
-
Scala di Grigi
4
-
Comunicazione
SPI
-
Pannello di Visualizzazione
E-paper
-
Esperienza
Simile alla carta
-
Ambiente
Luce Ambientale Richiesta
-
Tipo di Visualizzazione
Passivamente Riflettente
-
Rinfrescante
Supporto per aggiornamento parziale
-
Nessuna retroilluminazione, continua a visualizzare i contenuti più recenti per lungo tempo anche quando è spento
-
Consumo energetico estremamente basso, in pratica l'energia è necessaria solo per il raffreddamento
-
Interfaccia SPI, per la connessione con altre schede controller come Raspberry Pi/Jetson Series/Arduino/STM32, ecc.
-
Traduttore di tensione integrato, compatibile con MCU da 3,3 V/5 V
-
Viene fornito con risorse di sviluppo online e manuale (schema del circuito della scheda driver, esempi per Raspberry Pi/serie Jetson/Arduino/STM32)
TENSIONE DI FUNZIONAMENTO |
3,3 V/5 V |
COLORE DISPLAY |
Nero bianco |
INTERFACCIA |
SPI a 3 fili, SPI a 4 fili |
SCALA DI GRIGI |
4 |
DIMENSIONI DEL CONFINE |
152.50 × 58.50mm |
TEMPO DI AGGIORNAMENTO COMPLETO |
3.5s |
DIMENSIONE DELLO SCHERMO |
139.00 × 47.74mm |
TEMPO DI AGGIORNAMENTO PARZIALE |
0.8s |
PASSO DEL PUNTO |
0.1755 × 0.1755mm |
POTERE DI RINNOVAMENTO |
<50mW |
ANGOLO DI VISIONE |
>170° |
CORRENTE DI STANDBY |
<0,01uA (quasi nessuno) |
RISOLUZIONE |
792 × 272 pixel |
||
Vantaggi di EINK
Il display E-paper utilizza la tecnologia elettroforetica delle microcapsule per la visualizzazione, il principio è: che le particelle cariche sospese in un fluido trasparente si sposteranno ai lati della microcapsula quando viene applicato un campo elettrico, rendendo la microcapsula visibile riflettendo la luce ambientale, proprio come tradizionale carta stampata.
Il display e-paper visualizza chiaramente immagini/testi alla luce di una lampada o di luce naturale, non richiede retroilluminazione e presenta un angolo di visione fino a 180°. Di solito viene utilizzato come e-reader per il suo effetto simile alla carta.
Da utilizzare con schede controller come Raspberry Pi/Jetson Nano/Arduino/STM32
Potenza |
Controllo accensione/spegnimento |
OCCUPATO |
Pin di uscita dello stato occupato |
RST |
Ripristino esterno, attivo basso |
DC |
Selezione dati/comandi (alto per dati, basso per comando) |
CS |
Selezione chip SPI, attivo basso |
Orologio |
Perno SPI SCK |
DA |
SPI MOSI pin |
TERRA |
Terra |
VCC |
Alimentazione (ingresso 3,3 V / 5 V) |
Convertitore di tensione di bordo
Compatibile con MCU da 3,3 V/5 V

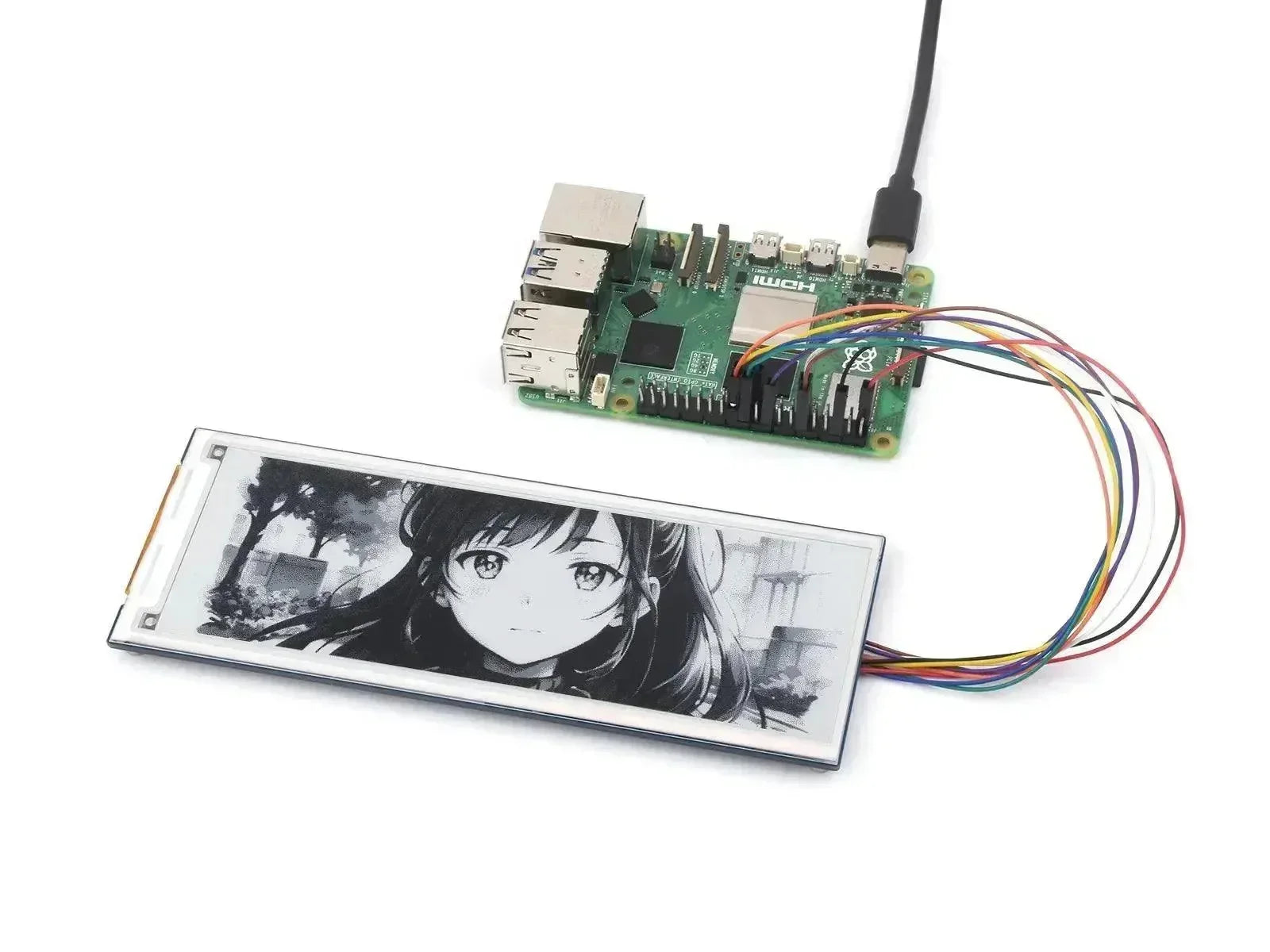

Connessione con Raspberry Pi 5
* Solo come riferimento, il Raspberry Pi 5 NON è incluso.
Adatto per cartellini dei prezzi, etichette di beni/attrezzature, etichette per scaffali, etichette per nomi di conferenze...
Peso: 0,035 kg

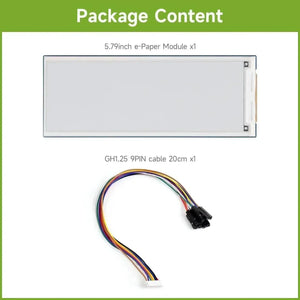

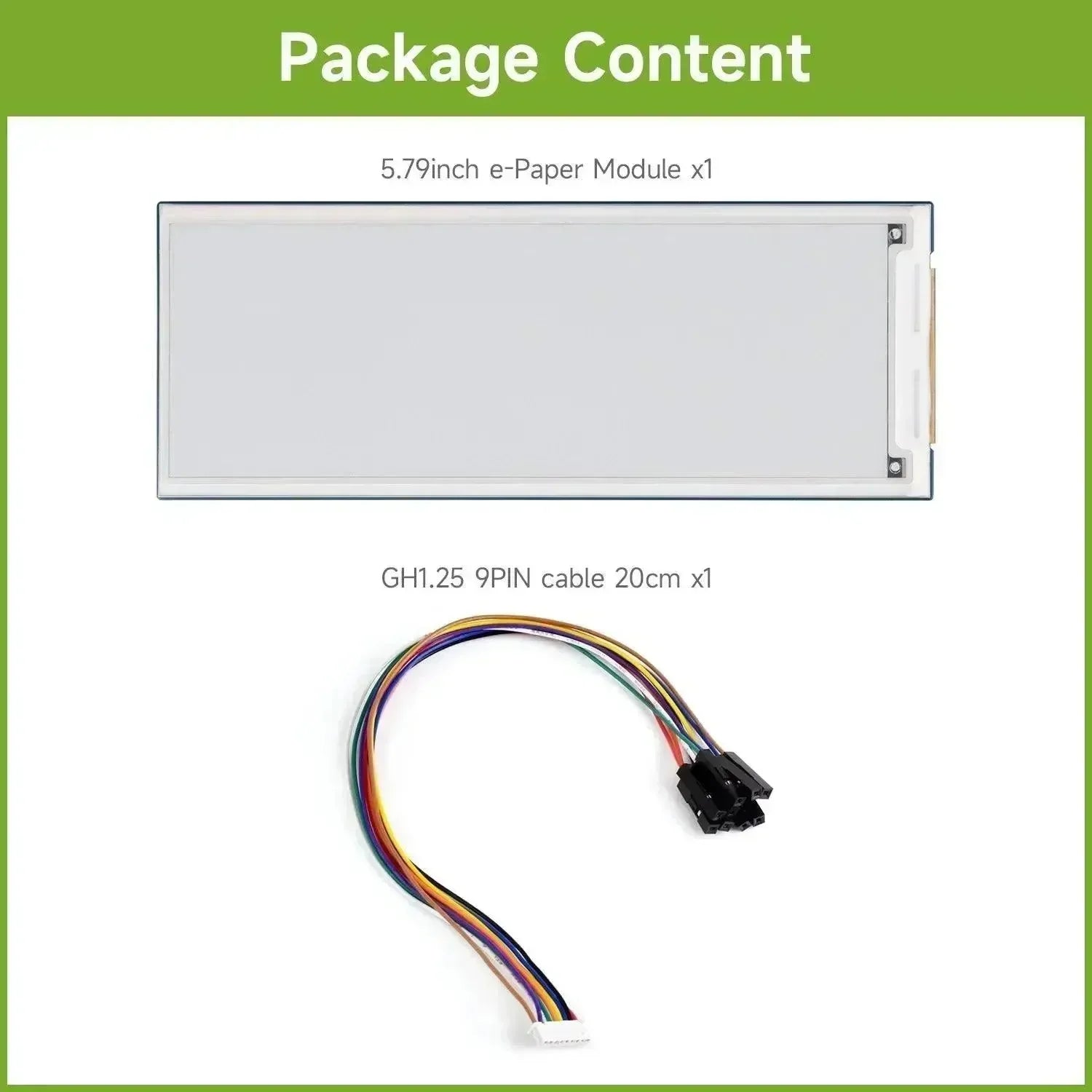

- Modulo e-Paper da 5,79 pollici x1
- Cavo GH1.25 9PIN 20cm x1
