Sensore di rilevamento presenza umana DFRobot mmWave C4001 24GHz 25 metri
Need it faster? Contact us via phone or email for expedited delivery.

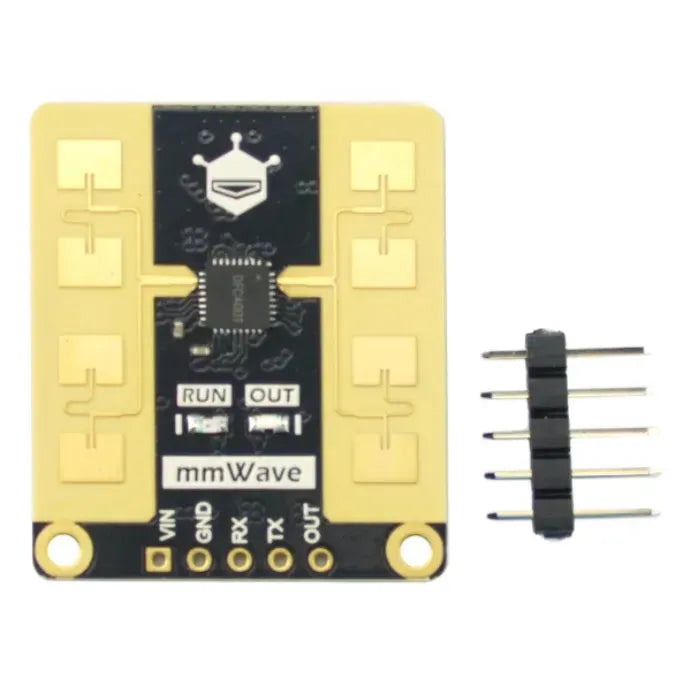

Sensore di rilevamento presenza umana DFRobot mmWave C4001 24GHz 25 metri
DFRobot C4001 Sensore di Presenza a Onde Millimetriche è un modulo radar 24GHz ad alte prestazioni che consente la rilevazione senza contatto sia del movimento che della staticità in un ampio raggio. Con un raggio di rilevamento della presenza fino a 16 metri e un raggio di rilevamento del movimento/distanza fino a 25 metri, è ideale per monitoraggio ambientale, automazione intelligente e applicazioni di tracciamento in tempo reale.
Rilevamento umano
Rispetto ad altri tipi di sensori di presenza come i sensori a infrarossi e a ultrasuoni, il sensore di presenza a onde millimetriche C4001(25m) ha il vantaggio di poter rilevare sia oggetti statici che in movimento. Ha anche una capacità relativamente forte di anti-interferenza, rendendolo meno suscettibile a fattori come variazioni di temperatura, cambiamenti nella luce ambientale e rumore ambientale. Che una persona sia seduta, dorma o in movimento, il sensore può rilevare rapidamente e sensibilmente la sua presenza.
Rilevamento di distanza e velocità
Il sensore di presenza a onde millimetriche C4001 presenta un raggio di misurazione di 25 metri e utilizza la Frequency Modulated Continuous Wave (FMCW) per determinare distanza e velocità. La sua capacità di misurazione della velocità varia da 0,1 a 10 metri al secondo.
FMCW è una tecnica radar che opera su base d'onda continua. A differenza del radar a impulsi convenzionale, il radar FMCW emette continuamente segnali d'onda con frequenze variabili mentre riceve simultaneamente i segnali riflessi. Elaborando questi segnali ricevuti, può misurare distanza, velocità e angolo.
Il radar FMCW offre misurazioni continue della distanza a differenza dei sistemi a impulsi tradizionali. Sfrutta l'effetto Doppler per raccogliere informazioni sulla velocità di bersagli in movimento, rendendolo ideale per applicazioni necessarie al monitoraggio del movimento degli oggetti. La tecnologia facilita la scansione continua della frequenza, migliorando la precisione delle misurazioni. Poiché non richiede di attendere un segnale di eco, il radar FMCW è adatto per applicazioni di tracciamento e monitoraggio in tempo reale. Rispetto ai radar a impulsi tradizionali o ai sensori a infrarossi, il radar FMCW fornisce tracciamento continuo e in tempo reale ed è più immune al rumore ambientale.
Cos'è un sensore radar a onde millimetriche?
La tecnologia radar a onde millimetriche è una tecnologia di rilevamento senza contatto utilizzata per individuare oggetti e fornire informazioni sulla loro distanza, velocità e angolo (ad esempio nel caso degli esseri umani). I segnali emessi dai sensori a onde millimetriche rientrano nello spettro ad alta frequenza con lunghezze d'onda tra 24GHz e 300 GHz, noto anche come intervallo millimetrico (mm).
Metodo di installazione
Il sensore per corpo umano a onde millimetriche è sensibile al metodo di installazione e un'installazione impropria può influire sulle prestazioni e sulla funzionalità del sensore. I metodi di installazione comunemente usati per questo modulo includono installazione superiore, inferiore, orizzontale e inclinata verso il basso.
Schema di installazione superiore del sensore per corpo umano a onde millimetriche
Installazione inferiore del sensore per corpo umano a onde millimetriche
Installazione orizzontale del sensore per corpo umano a onde millimetriche
Schema di cablaggio del sensore per corpo umano a onde millimetriche e Arduino Uno
Caratteristiche Principali
-
Rilevamento della presenza umana: rileva persone statiche e in movimento fino a 16 metri
-
Misurazione del movimento e della distanza: rileva oggetti fino a 25 metri
-
Rilevamento della velocità: rileva velocità di movimento da 0,1 a 10 m/s
-
Tecnologia radar FMCW a 24GHz per un rilevamento ad alta risoluzione in tempo reale
-
Forte anti-interferenza: non influenzato da temperatura, luce, polvere, rumore o umidità
-
Supporta uscita a livello I/O e comunicazione UART
-
Fattore di forma compatto: facile da integrare nei sistemi intelligenti
-
Metodi di installazione multipli: superiore, inferiore, orizzontale o inclinato
Applicazioni
-
Rilevamento intelligente della presenza umana
-
Sistemi di tracciamento distanza e movimento
-
Soluzioni per il monitoraggio ambientale
-
Automazione industriale
-
Sistemi di sicurezza e sorveglianza
-
Illuminazione intelligente e controllo HVAC
Specifiche
| Categoria | Specifiche |
|---|---|
| Tensione di funzionamento | 3,3V / 5V |
| Intervallo di rilevamento (presenza umana) | Fino a 16 metri |
| Intervallo di rilevamento (movimento/distanza) | 1,2 – 25 metri |
| Intervallo di rilevamento della velocità | 0,1 – 10 m/s |
| Modalità di Modulazione | FMCW |
| Angolo del fascio | 100° (orizzontale) × 40° (verticale) |
| Frequenza di Funzionamento | 24GHz |
| Interfaccia di comunicazione | UART (Velocità in baud: 9600), controllo I/O |
| Temperatura di esercizio | -40°C a +85°C |

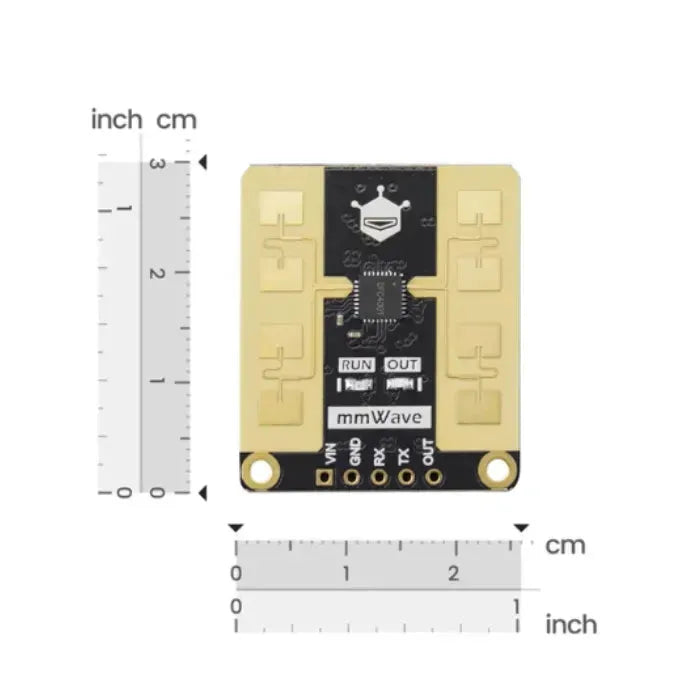

| Dimensioni | 26 × 30 mm |
Il pacchetto include
-
1 × Sensore di presenza a onde millimetriche C4001 24GHz (25m)
-
Intestazione a 5 pin
