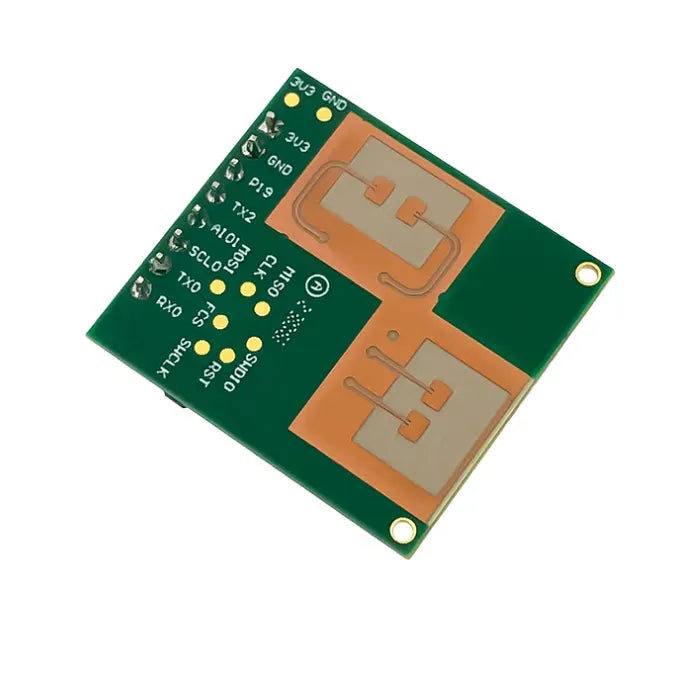

Modulo Radar di Rilevamento Cadute a Onde Millimetriche Hi-link 60G HLK-LD6002C
Il HLK-LD6002C è un compatto modulo sensore radar a onde millimetriche da 60GHz basato sulla modulazione FMCW, progettato per rilevare la presenza umana e gli eventi di caduta in tempo reale. Integrando algoritmi di elaborazione del segnale mmWave, questo modulo fornisce rilevamento accurato e avvisi per ambienti interni con una sola persona, rendendolo ideale per l'assistenza agli anziani, la sicurezza domestica e gli scenari di edifici intelligenti.
Caratteristiche principali
-
Radar FMCW 60GHz (58–62GHz) per il rilevamento ad alta precisione
-
Precisione del rilevamento delle cadute: 90% (tipico)
-
Portata di rilevamento: ≤2 metri (altezza di montaggio consigliata: 2,2–3,0 m)
-
Angolo di rilevamento: ±60° orizzontale / ±60° verticale
-
Obiettivo massimo rilevabile: 1 persona
-
Basso consumo: 3.3V tipico, corrente >1A
-
Dimensioni compatte: 23 × 25 × 9 mm
-
Supporta l'output UART ASCII per una facile integrazione con MCU
-
Temperatura di esercizio: -20°C a +85°C
Applicazioni
-
Monitoraggio dell'assistenza agli anziani (camera da letto, bagno, toilette)
-
Rilevamento intrusioni/cadute per la sicurezza domestica
-
Sistemi di automazione per la casa intelligente
-
Ospedali e ambienti di assistenza residenziale
-
Rilevamento della presenza umana contactless in spazi pubblici o privati
Specifiche Tecniche
| Parametro | Valore |
|---|---|
| Modello | HLK-LD6002C |
| Tipo di radar | onda millimetrica FMCW |
| Gamma di frequenza | 60 GHz (58–62 GHz) |
| Potenza di trasmissione | 12 dBm |
| Guadagno dell'antenna | 4 dBi |
| Intervallo di Rilevamento delle Cadute | ≤2 metri |
| Precisione del Rilevamento delle Cadute | 90% (tipico) |
| Tensione di alimentazione | 3,3 V (tipico), >1 A |
| Interfaccia | UART0, formato ASCII |
| Dimensioni | 23 × 25 × 9 millimetri |
| Peso | 2g |
| Temperatura di esercizio | -20°C ~ +85°C |
| Materiale | Composito polimerico |
| Tipo di uscita | Sensore di segnale digitale |
| Passo del perno | Connettore 2,0 mm a 8 pin |
Definizioni dei pin
| Spillo | Nome | Funzione |
|---|---|---|
| 1 | 3V3 | Ingresso alimentazione 3,3 V |
| 2 | Terra | Terra |
| 3 | P19 | GPIO19 (avvio) |
| 4 | TX2 | GPIO20 |
| 5 | AIO1 | Ingresso analogico |
| 6 | SCL0 | GPIO07 |
| 7 | TX0 | Porta seriale TX |
| 8 | RX0 | Porta seriale RX |
Note di Montaggio e Funzionamento
-
Montaggio a soffitto consigliato: altezza 2,2–3,0 metri, raggio efficace ≤2m
-
Adatto per il rilevamento delle cadute indoor per una sola persona, in aree di piccole dimensioni
-
L'ingresso di alimentazione deve essere 3.3V con corrente ≥1A, ripple < 50mV
-
Default baud rate: 115200bps
-
Assicurarsi che la fonte di alimentazione DCDC sia stabile > frequenza di commutazione di 2MHz se si utilizzano convertitori
-
Non adatto per scene all'aperto o con più persone senza adattamento dell'algoritmo
Il pacchetto include
-
1 × HLK-LD6002C Modulo Radar 60GHz
