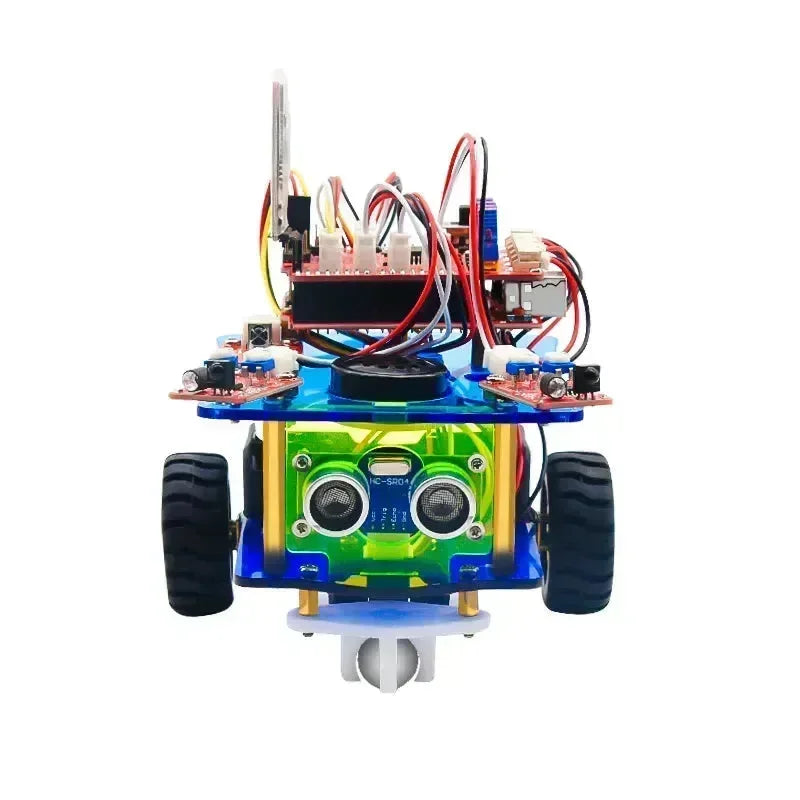

Kit per auto robot intelligente Mini Bluetooth desktop OpenELAB V3.0

Oggi, stiamo introducendo una affascinante auto smart programmabile che consente ai bambini di imparare facilmente la programmazione mentre acquisiscono conoscenze pratiche in elettronica, meccanica, logica di controllo e informatica. Questo robot è basato sulla piattaforma ARDUINO open-source, con un assemblaggio e un cablaggio molto semplici. Tutti i componenti sono collegati con viti e colonne di rame, e ci vogliono solo pochi semplici passaggi per completare l'assemblaggio. Offre 15 progetti di corsi di programmazione, che vanno da semplici a complessi, guidando gli utenti passo dopo passo nell'imparare come "insegnare" al robot a comprendere i comandi.

Specifiche

• Tensione operativa: 5V
• Tensione di ingresso: 7-12V
• Corrente di uscita massima: 1A
• Dissipazione di potenza massima: 25 W (T=75°C)
• Velocità motore: 5 V, 63 giri/min
• Modalità di azionamento del motore: azionamento a doppio ponte H
• Angolo di risposta del sensore a ultrasuoni: <15 gradi
• Gamma di rilevamento degli ultrasuoni: 2 cm - 400 cm
• Distanza del telecomando a infrarossi: 10 metri (testato)
• Distanza del telecomando Bluetooth: 50 metri (testato)
• Controllo app Bluetooth: supporta i sistemi Android e iOS

Può connettersi a una fonte di alimentazione CC esterna da 7-12 V.

Caratteristiche

• Compatibilità completa del sistema: l'IDE Arduino funziona sui tre principali sistemi operativi: Windows, Mac e Linux.

• Facile assemblaggio senza saldatura: Il cablaggio utilizza un design senza saldature con connettori anti-inversione. L'assemblaggio può essere completato facilmente utilizzando il cacciavite e le istruzioni forniti, consentendo un divertimento pratico senza la preoccupazione di danneggiare i componenti.

• Potente app complementare: È inclusa un'app mobile di livello professionale, compatibile sia con Android che iOS, che fornisce un'interfaccia di controllo intuitiva per utilizzare l'auto intelligente.

• Consiglio di sviluppo principale: Questa scheda di sviluppo è un controller open source facile da usare, simile nell'hardware ad Arduino UNO, ma con un cambio di colore dal blu al rosso per un look unico. È dotato di un chip ATmega16U2 aggiornato (in sostituzione dell'8U2) per i servizi di interfaccia USB, che gli consente di emulare dispositivi HID USB come MIDI, joystick e tastiera.

• Scheda di espansione del driver del motore: In grado di pilotare motori CC, motori passo-passo bifase e quadrifase con corrente motore fino a 2 A. L'uscita del motore utilizza 8 diodi Schottky ad alta velocità per la protezione e include un interruttore di alimentazione, garantendo un utilizzo conveniente.

Funzioni

• Telecomando a infrarossi: l'auto può essere controllata tramite un telecomando, rendendone il funzionamento semplice e comodo.

• Funzione di tracciamento della linea: l'auto può seguire le linee nere, consentendo esperimenti divertenti come la navigazione nei labirinti o sulle piste da corsa.

• Funzione di evitamento degli ostacoli: i sensori a ultrasuoni rilevano gli ostacoli davanti all'auto per evitare collisioni e possono anche misurare la distanza dall'ostacolo.

• Funzione di inseguimento oggetto: l'auto può connettersi a un'app mobile tramite Bluetooth per seguire gli oggetti davanti a sé.

• Riproduzione musicale: collega l'auto all'app mobile tramite Bluetooth per riprodurre musica o persino emulare un pianoforte.

• Rilevamento della gravità: utilizzando la connessione Bluetooth dell'app mobile, inclina il telefono per controllare l'auto in base al rilevamento della gravità.

• Controllo Bluetooth: l'app mobile consente un controllo rapido e comodo dell'auto tramite Bluetooth, offrendo funzionalità complete.

Lista imballaggio

Schede e Moduli

• Consiglio di sviluppo
• Scheda di espansione
• Sensore di tracciamento della linea
• Modulo di amplificazione
• Sensore ricevitore IR
• Sensore di evitamento degli ostacoli
• Sensore ad ultrasuoni
• Modulo Bluetooth

Parti meccaniche

• Ruote (2 pezzi)
• Ruota girevole
• Staffa a forma di U
• Piastre di montaggio del motore

Componenti di alimentazione

• Supporto per batterie AA a 4 celle
• Supporto per doppia batteria 18650

Strumenti e accessori

• Cacciavite a croce
• Cavo USB
• Telecomando

Cavi

• Cavi anti-inversione 2P
• Cavi anti-inversione 3P
• Cavo DuPont 3P
• Cavo DuPont a doppia testa a 3 pin
• Cavo anti-inversione 4P
• Cavo anti-inversione 5P

Elementi di fissaggio e connettori

• Colonne in ottone:
  • M3X40
  • M3X10
  • M3X8
  • M3X5 (monolaterale)
• Viti:
  • M3X12MM
  • M3X6MM
  • M3X10MM (testa piatta)
  • M2X10MM
  • M1.6X10MM
• Dadi e rondelle:
  • Dadi M3
  • Dadi M2
  • Rondelle M2
  • Dadi in acciaio inossidabile M1.6
