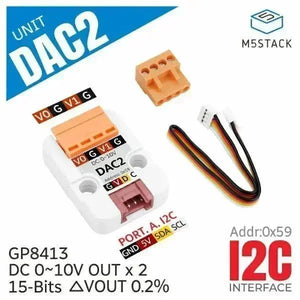

Unità DAC 2 I2C (GP8413)

L'unità DAC2 è un'unità di conversione del segnale digitale-analogico I2C. Utilizza la soluzione GP8413, che fornisce elevata precisione e accuratezza nelle sue prestazioni. Questo chip può convertire linearmente un valore digitale a 15 bit in due tensioni analogiche indipendenti di 0-5 V o 0-10 V. L'errore della tensione di uscita è solo dello 0,2% e raggiunge una linearità fino allo 0,01%.

In termini di scalabilità, il design del circuito supporta un indirizzo hardware a 3 bit, consentendo di collegare e utilizzare fino a 8 dispositivi contemporaneamente. L'unità DAC2 incorpora anche funzionalità di sicurezza come la protezione da cortocircuito in uscita. Quando si verifica un cortocircuito tra i pin di uscita e la terra, entra automaticamente in modalità di protezione, interrompendo l'uscita per evitare danni.

L'unità DAC2 trova applicazioni in vari campi, tra cui conversione generale del segnale, controllo della velocità del motore, dimmerazione LED, inverter, alimentatori e isolamento del segnale analogico industriale. Fornisce una soluzione affidabile per convertire i segnali digitali in analogici, offrendo elevata precisione, affidabilità ed espandibilità.

Caratteristiche

• Comunicazione I2C (indirizzo predefinito 0x59)
• Supporta più connessioni parallele
• Protezione da cortocircuito
• Alta precisione, piccolo errore

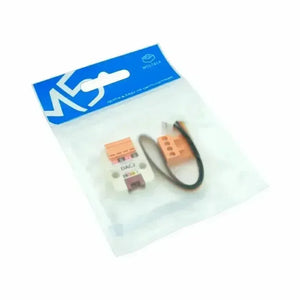

Include

• 1x Unità DAC2
• 1x VH3.96-4P
• 1x Adesivo

Applicazioni

• Conversione universale del segnale
• Regolazione velocità motore, dimmerazione LED
• Inverter, alimentazione elettrica
• Isolamento del segnale analogico industriale

Specificazione
