AntennaHome Antenna Passiva Chip Ceramico SMD GPS/GLONASS
La Serie di Antenne Interna GPS/GLONASS CHIP On Board offre un'eccezionale ricezione GNSS multi-costellazione in un pacchetto ceramico ultra-compatto. Progettate per applicazioni di posizionamento preciso, queste antenne passive a doppia frequenza supportano entrambi i sistemi satellitari GPS e GLONASS, fornendo dati di localizzazione affidabili per la navigazione, il tracciamento e le applicazioni IoT.
Caratteristiche
- Compatibilità Dual-System: Prestazioni ottimizzate per entrambe le costellazioni satellitari GPS (1575.42MHz) e GLONASS (1602MHz)
- Polarizzazione Circolare Destra: Il design RHCP migliora la qualità della ricezione del segnale satellitare e il rifiuto dei percorsi multipli
- Prestazioni ad Alto Guadagno: Guadagno superiore di 3,5 dBi che garantisce un'eccellente sensibilità per un posizionamento accurato
- Design a Basso Profilo: Pacchetto ceramico ultra-sottile di 1,0 mm di altezza ideale per applicazioni con spazio limitato

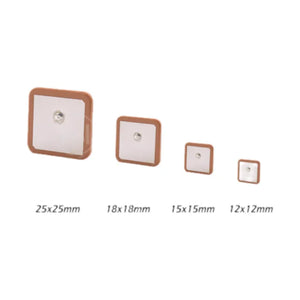

- Molteplici Opzioni di Dimensione: Disponibile in quattro dimensioni (25mm, 18mm, 15mm e 12mm) per soddisfare varie esigenze di progettazione
- Eccellente VSWR: Basso VSWR (<2,0) che garantisce un trasferimento di potenza efficiente e una minima riflessione del segnale
- Tecnologia di Montaggio DIP: Installazione semplice a foro passante per un fissaggio meccanico sicuro
- Classe di Temperatura Industriale: Funzionamento affidabile da -40°C a +85°C per ambienti esigenti
- Costruzione Leggera: Solo 5 g per unità, minimizzando l'impatto sul peso complessivo del dispositivo
Specifiche
- Modello Prodotto: Serie di Antenne Passive Interna GPS/GLONASS, CHIP On Board
- Numeri di Parte: AH06.2477 (25mm), AH06.2427 (18mm), AH06.2457 (15mm), AH06.2447 (12mm)
- Tipo di Antenna: Antenna GNSS Ceramica Passiva
- Bande di Frequenza: GPS (1575,42 MHz), GLONASS (1602 MHz)
- Impedenza: 50Ω
- VSWR: <2,0
- Guadagno: 3,5 dBi
- Polarizzazione: RHCP (Polarizzazione Circolare Destra)
- Materiale: Ceramica
- Metodo di Montaggio: DIP (foro passante)
- Dimensioni: Q x Q x 1,0 mm (dove Q = 25, 18, 15 o 12mm)
- Peso: 5 g/pezzo
- Temperatura di Funzionamento: -40°C a +85°C
Applicazioni
La Serie di Antenne Interna GPS/GLONASS CHIP On Board è perfetta per:
- Sistemi di Navigazione: Tracciamento veicoli, gestione flotte, navigazione marittima e dispositivi di navigazione personale
- Applicazioni IoT: Infrastrutture per città intelligenti, tracciamento asset e gestione logistica
- Tecnologia Indossabile: Orologi sportivi, fitness tracker e dispositivi di monitoraggio della salute
- Sistemi UAV/Drone: Posizionamento e controllo di volo per veicoli aerei senza pilota
- Agricoltura di Precisione: Mappatura dei campi, attrezzature autonome e monitoraggio delle colture
- Dispositivi Mobili: Tablet, dispositivi portatili e elettronica portatile che richiedono servizi di localizzazione
- Sistemi di Sicurezza: Sistemi di allarme abilitati GNSS e dispositivi antifurto
- Applicazioni Automotive: Auto connesse, sistemi telematici e assistenza d'emergenza
- Applicazioni di Temporizzazione: Sincronizzazione di rete e server di temporizzazione di precisione
Lista di Spedizione
Ogni ordine include:
- Antenne Interna GPS/GLONASS CHIP On Board nella quantità e variante di dimensione ordinata
- Scheda tecnica con parametri elettrici e meccanici dettagliati
- Guida al montaggio PCB con dimensioni consigliate del footprint
- Rapporto di test delle prestazioni che verifica le caratteristiche di VSWR e guadagno
- Certificato di garanzia qualità
- Imballaggio antistatico per una conservazione e manipolazione sicura
La Serie di Antenne Interna GPS/GLONASS CHIP On Board rappresenta la soluzione ideale per gli ingegneri che cercano prestazioni affidabili GNSS multi-costellazione in un formato compatto. Con caratteristiche elettriche costanti tra le varie opzioni di dimensione, queste antenne passive in ceramica offrono la precisione di posizionamento e la sensibilità richieste dalle applicazioni avanzate basate sulla localizzazione di oggi. La loro compatibilità dual-system GPS/GLONASS garantisce copertura globale e una maggiore disponibilità satellitare per una migliore affidabilità del posizionamento in ambienti difficili.
