Ai-Thinker Rd-03L V2 24G Sensore di presenza umana
Need it faster? Contact us via phone or email for expedited delivery.
Ai-Thinker Rd-03L V2 24G Sensore di presenza umana

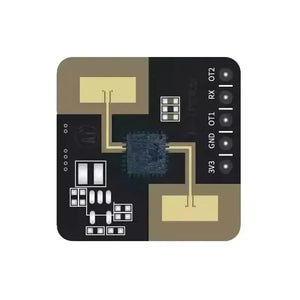

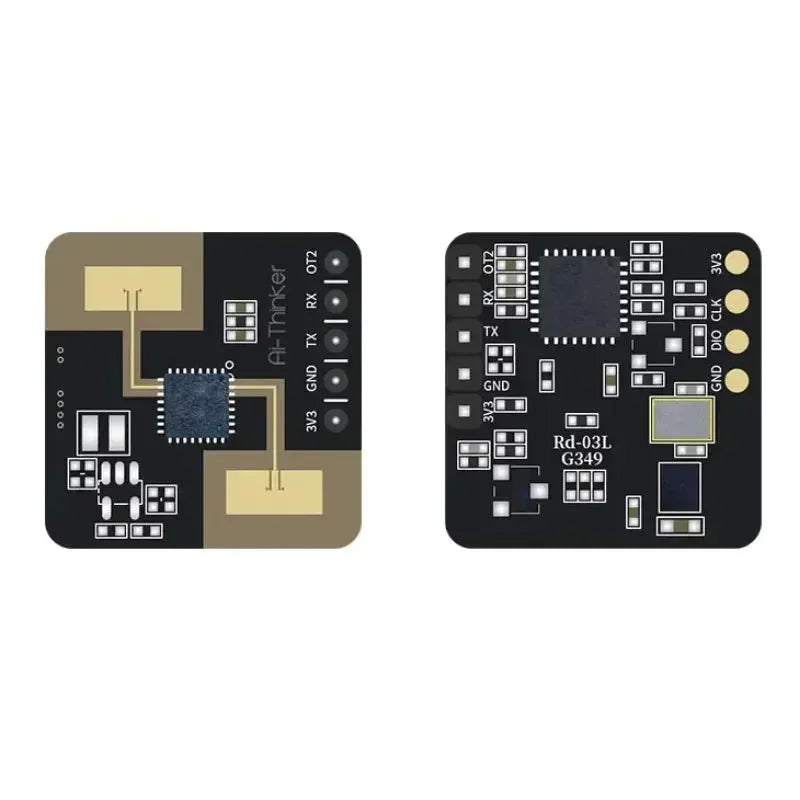

📡 Modulo Radar Ai-Thinker RD-03L V2
Il RD-03L V2 è un modulo radar compatto, alimentato a batteria, progettato per la rilevazione della presenza umana a bassissimo consumo energetico. Integra un hardware semplificato a onde millimetriche da 24 GHz con un firmware intelligente per il rilevamento, rendendolo ideale per applicazioni intelligenti in ambienti interni.
🔧 Al suo interno si trova il SoC a onde millimetriche ICL1112 — un chip ad alte prestazioni con trasmettitore e ricevitore singoli che opera nella banda K a 24 GHz. Con un consumo di soli 55μA, offre un rilevamento a distanza affidabile utilizzando la tecnologia FMCW a onda continua, rilevando sottili movimenti umani in tempo reale.
📏 Portata di rilevamento: fino a 8 metri, con soglie personalizzabili per:
- Distanze di attivazione e mantenimento
- Aggiornamenti dello stato di presenza
- Frequenza di segnalazione
- Impostazioni di timeout per assenza
🔌 Interfacce: Supporta GPIO e UART, permettendo un’integrazione plug-and-play nei sistemi IoT.
🏠 Che sia per illuminazione intelligente, sistemi di sicurezza o automazione consapevole della presenza, il RD-03L V2 offre una soluzione flessibile, adatta agli sviluppatori, con rilevamento preciso e consumo energetico minimo.
📑 Dettagli del Prodotto
📊 Parametri del Prodotto
| 🆔 Parametro | 📐 Specifica |
|---|---|
| 📦 Modello | RD-03L V2 |
| 📏 Confezione | DIP-5 (passo 2,54 mm) |
| 📐 Dimensioni | 17,5 × 19,0 mm ±0,2 mm |
| 📡 Banda di Frequenza | 24,00 GHz – 24,25 GHz (banda ISM) |
| 🌡️ Temperatura di Funzionamento | –40°C a +85°C |
| 📦 Condizioni di Conservazione | –40°C a +125°C, <90% UR |
| ⚡ Tensione di Alimentazione | 3,0V – 3,6V (Consigliata: 3,3V) |
| 🔌 Corrente di Alimentazione | ≥200 mA |
| 🔄 Comunicazione | UART (Velocità predefinita: 256000 bps) |
| 📶 Portata di Rilevamento | Fino a 8 metri (copertura ±60°) |
| 🔋 Corrente Tipica | ~80 μA a 1Hz di frequenza di segnalazione |
| 📡 Tipo di Radar | Onda continua FMCW, antenna TX/RX singola |
| 🧠 Bersagli di Rilevamento | Persone in movimento, leggermente mosse e ferme |
| 🔧 Interfacce | UART, GPIO |
| 🧱 Montaggio | Consigliato montaggio a parete |
| 🛠️ Personalizzazione | Soglie configurabili, intervalli di segnalazione |
| 🔐 Firmware | Supporta aggiornamento online IAP |

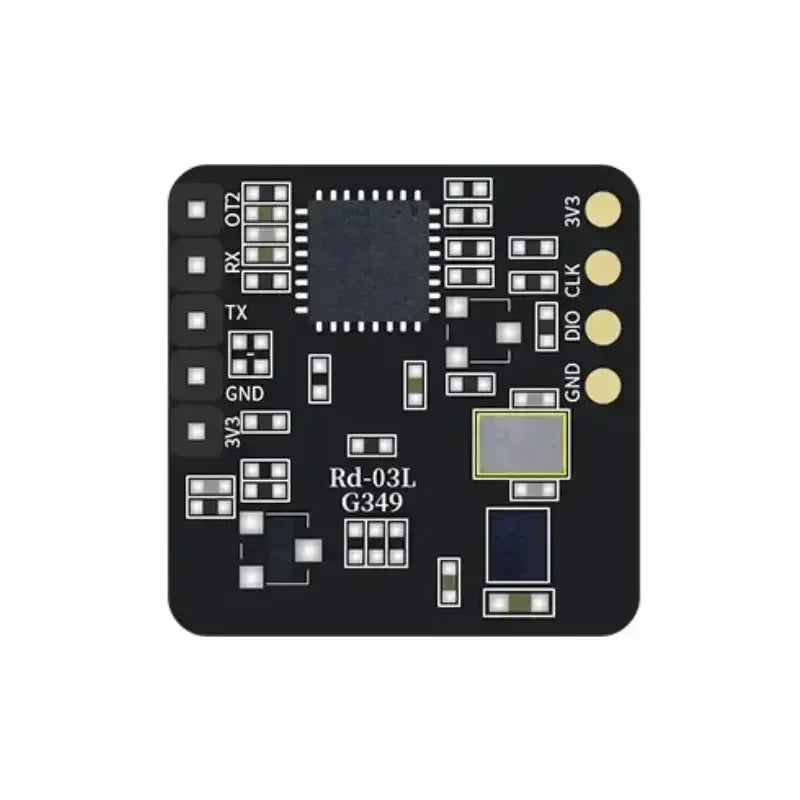

📌 Descrizione dei Pin
| 🔢 N. | 📛 Nome | ⚙️ Funzione |
|---|---|---|
| 1 | 3V3 | Ingresso alimentazione |
| 2 | GND | Massa |
| 3 | TX | UART_TX – Trasmissione dati via UART |
| 4 | RX | UART_RX – Ricezione dati via UART |
| 5 | OT2 | Uscita risultato rilevamento: livello alto durante il rilevamento, livello basso a riposo |

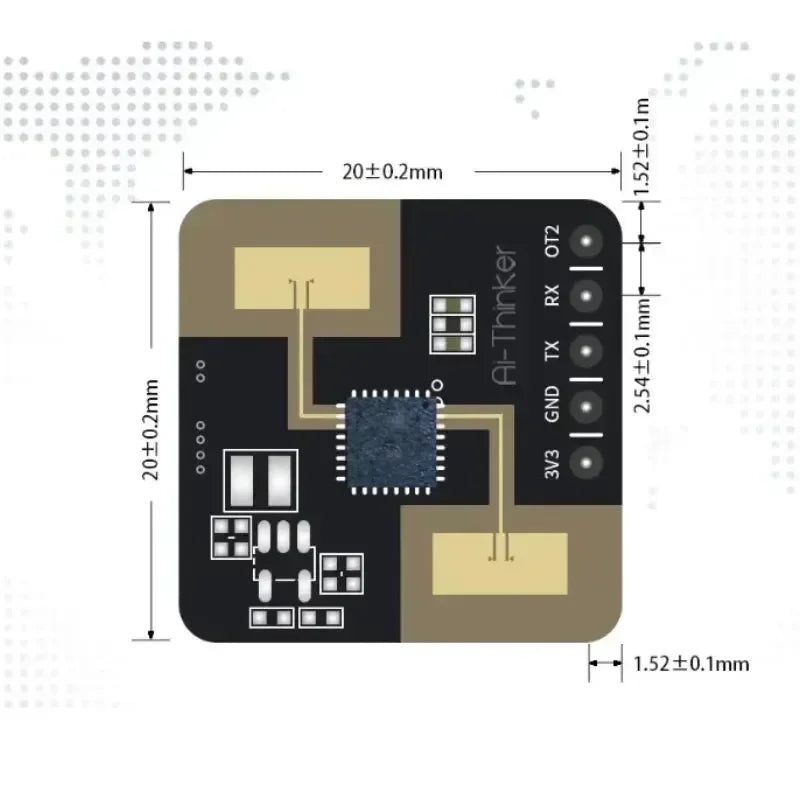

📐 Dimensioni del Prodotto
