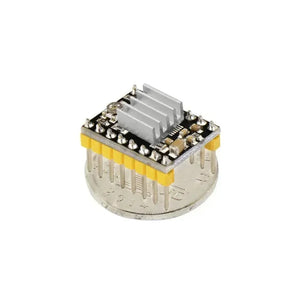

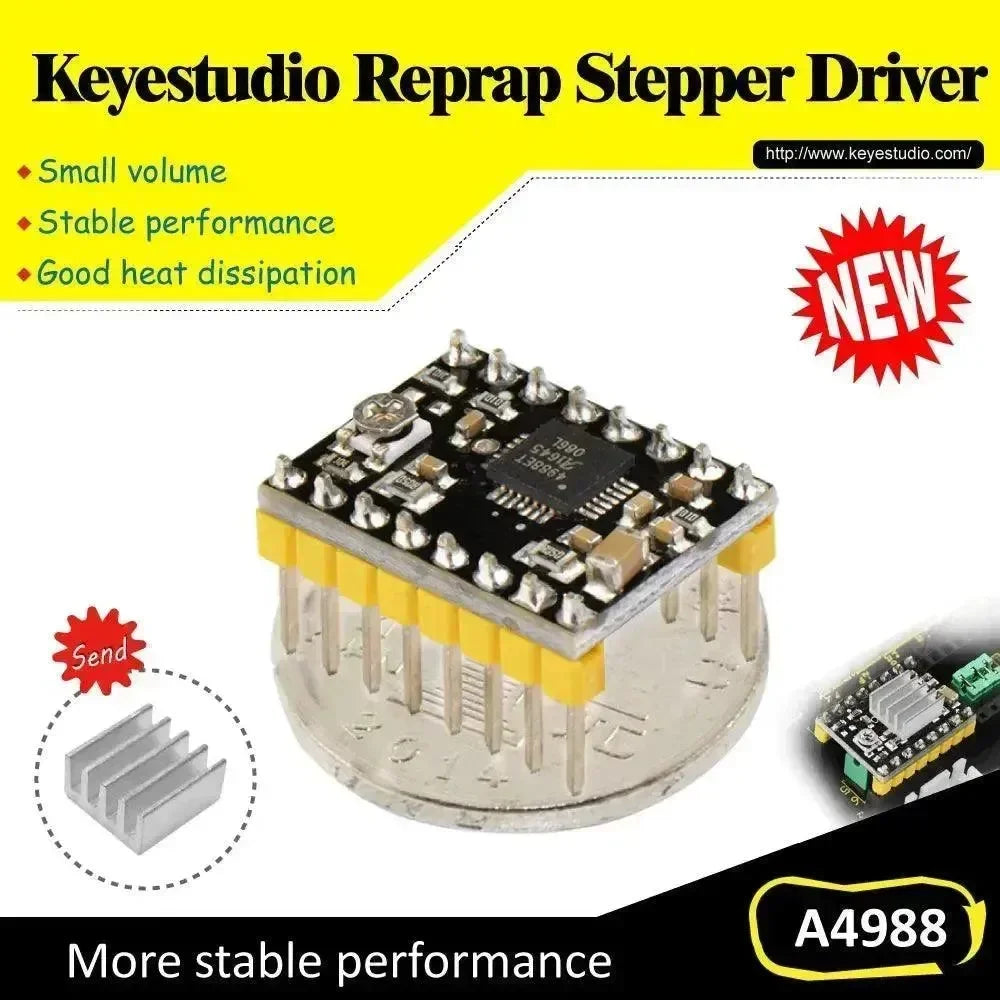

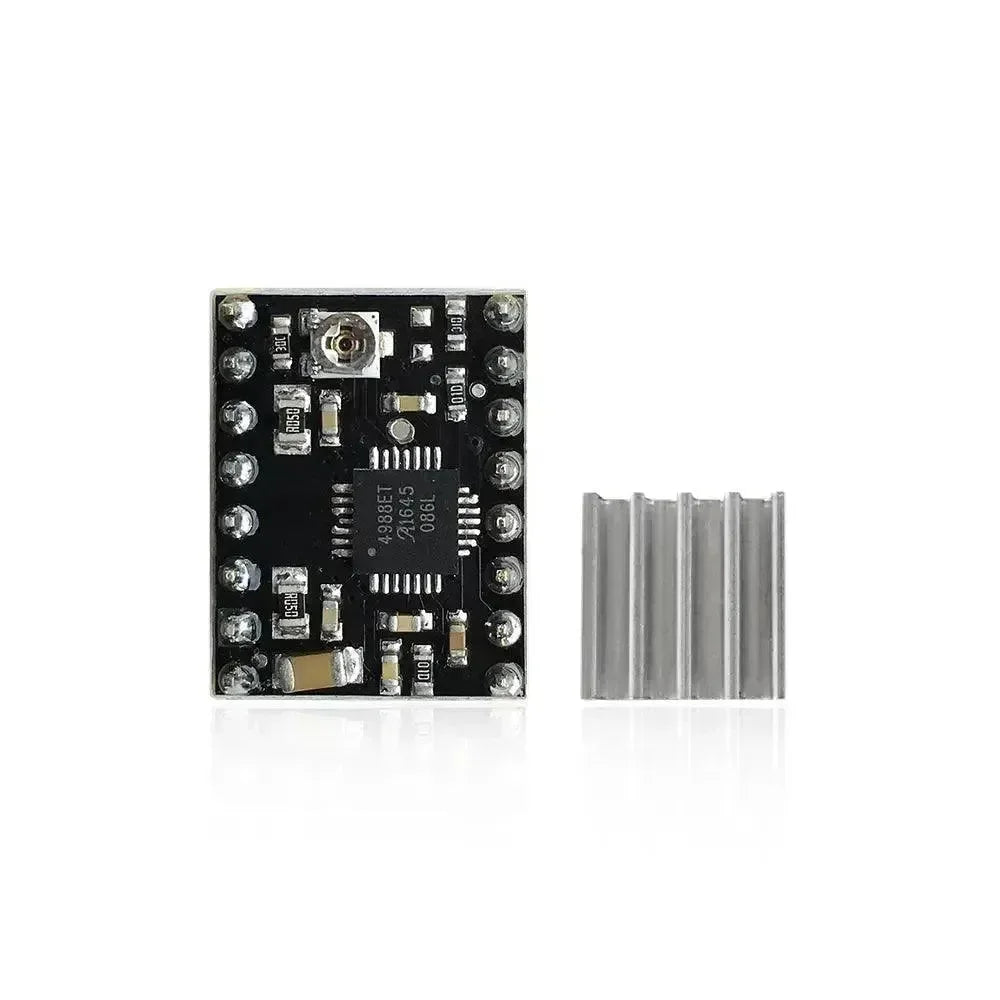

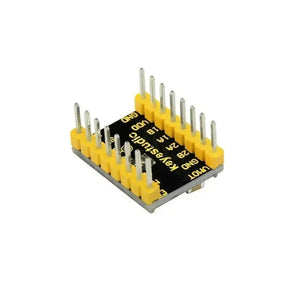

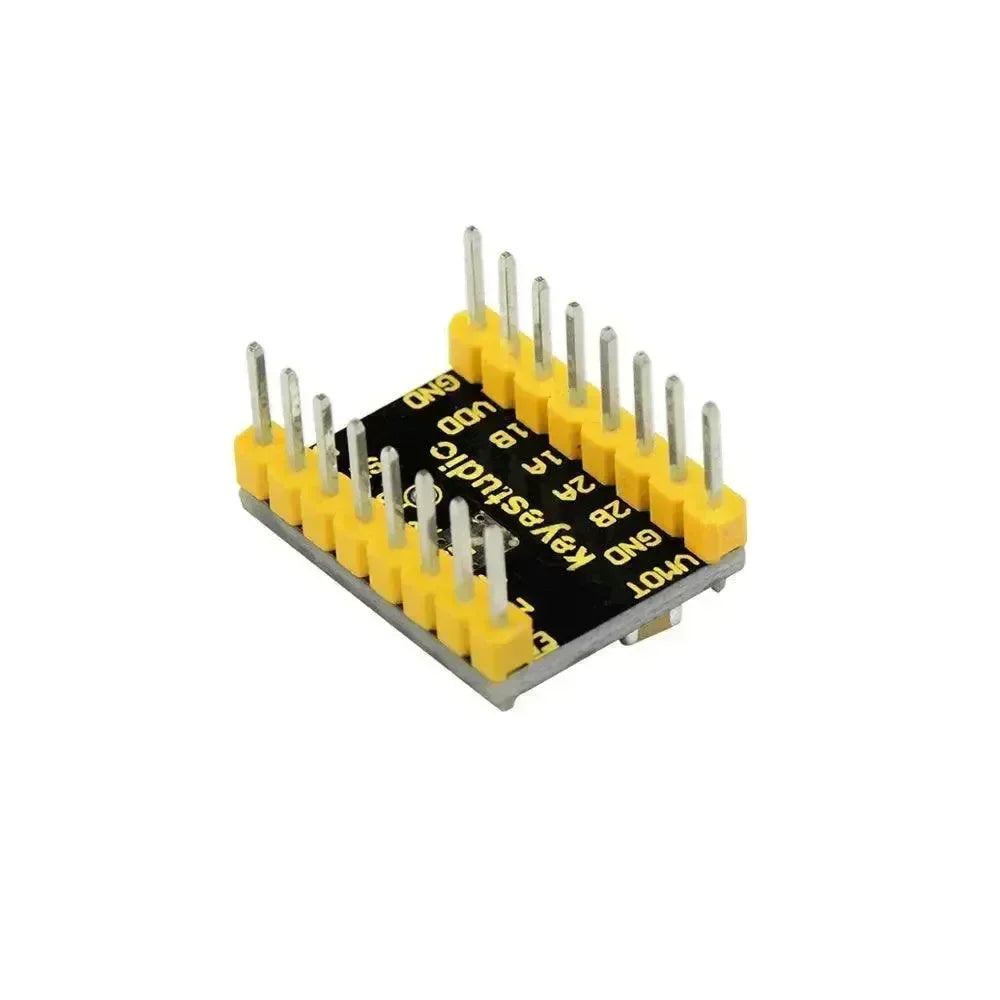

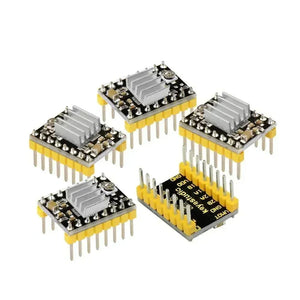

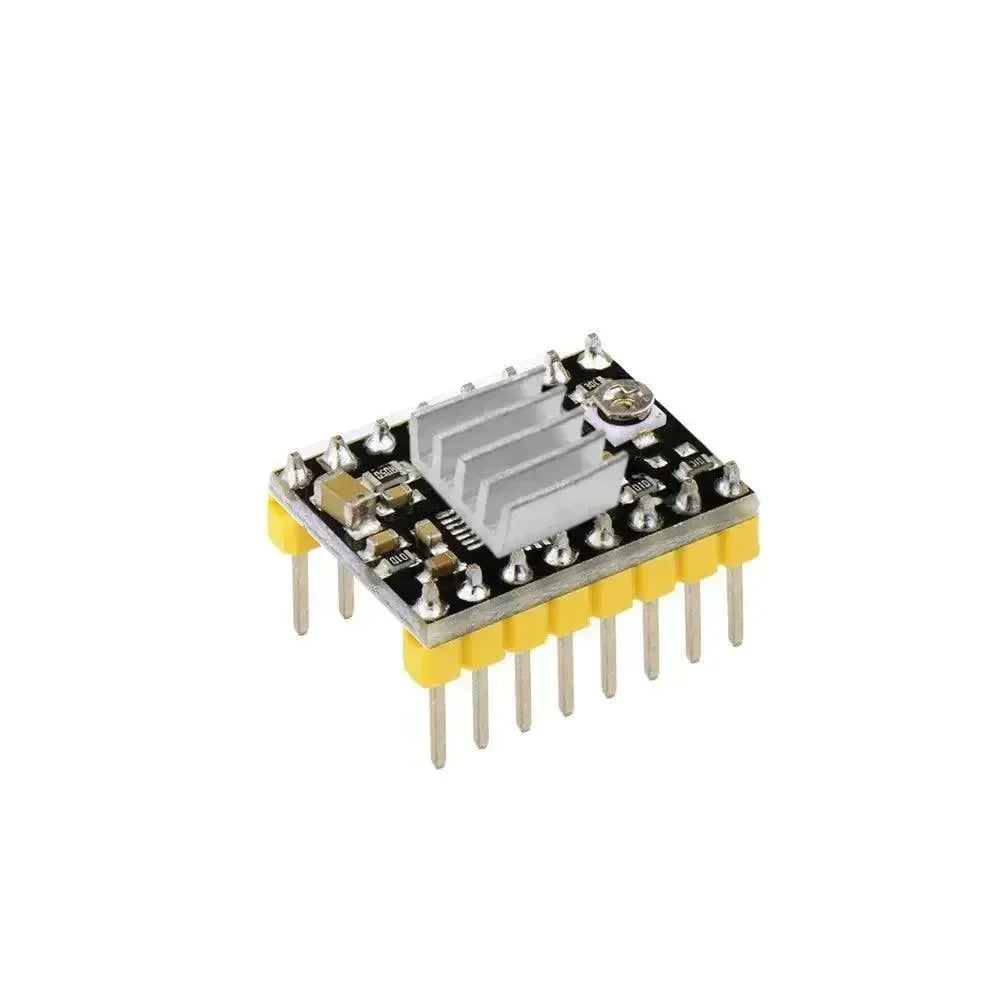

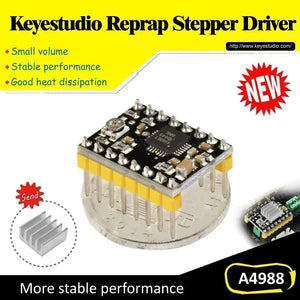

Driver motore passo-passo OpenELAB A4988 Reprap + dissipatore di calore per stampante 3D

Questo driver per motore passo-passo è alimentato da A4988, un driver microstep DMOS con convertitore e protezione da sovracorrente. È disponibile nelle modalità passo intero, metà, 1/4, 1/8 e 1/16 per azionare motori passo-passo bipolari con prestazioni di azionamento in uscita fino a 35 V e ± 2 A.
L'A4988 include un regolatore di corrente con tempo di spegnimento fisso che funziona in modalità di decadimento lento o misto.

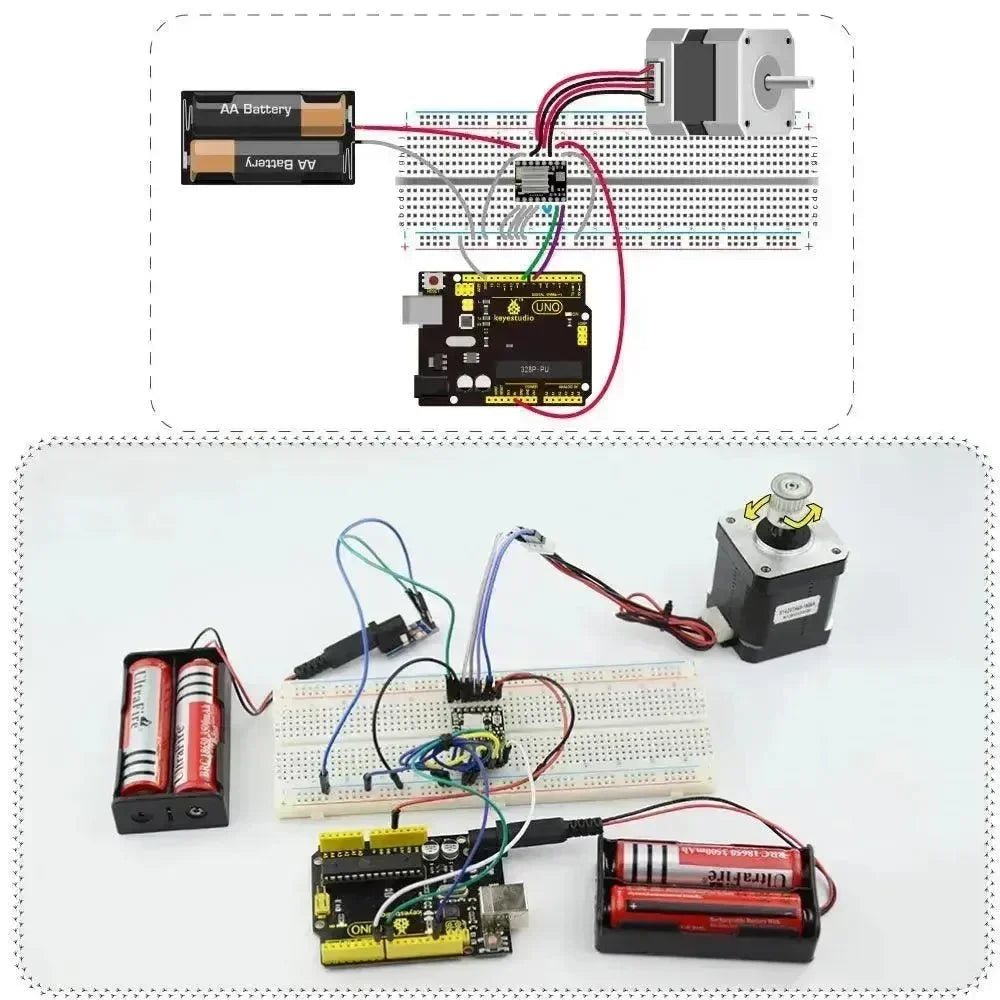

Il convertitore è la chiave per una facile implementazione dell'A4988. Finché l'ingresso "passo" trasporta un impulso, è possibile pilotare il motore per produrre micro-passi.
Non sono necessarie tabelle di sequenza di fase, linee di controllo ad alta frequenza o complesse programmazioni di interfacce. L'interfaccia A4988 è ideale per microprocessori complessi che non sono disponibili o sono sovraccarichi.

Caratteristiche

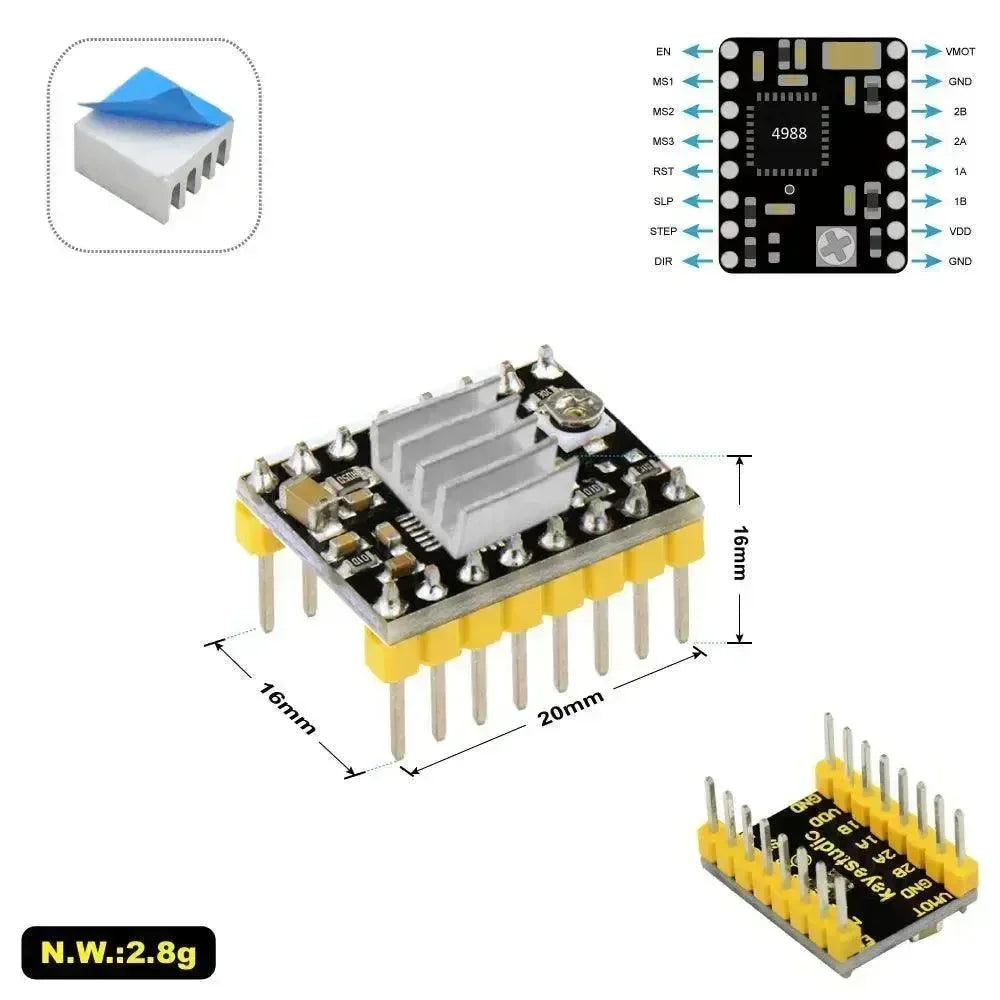

• Con solo una semplice interfaccia di controllo dei passi e della direzione;

• Cinque diverse modalità di passo: intero, metà, 1/4, 1/8 e 1/16;

• Il potenziometro regolabile può regolare l'uscita di corrente massima, determinando una velocità di passo più elevata;

• Rilevamento/selezione automatica della modalità di decadimento della corrente;

• Circuito di arresto per surriscaldamento, blocco per sottotensione, protezione da corrente incrociata;

• Protezione da cortocircuito di terra e protezione da cortocircuito del carico.
