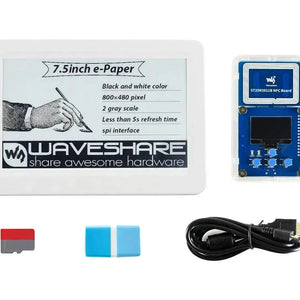

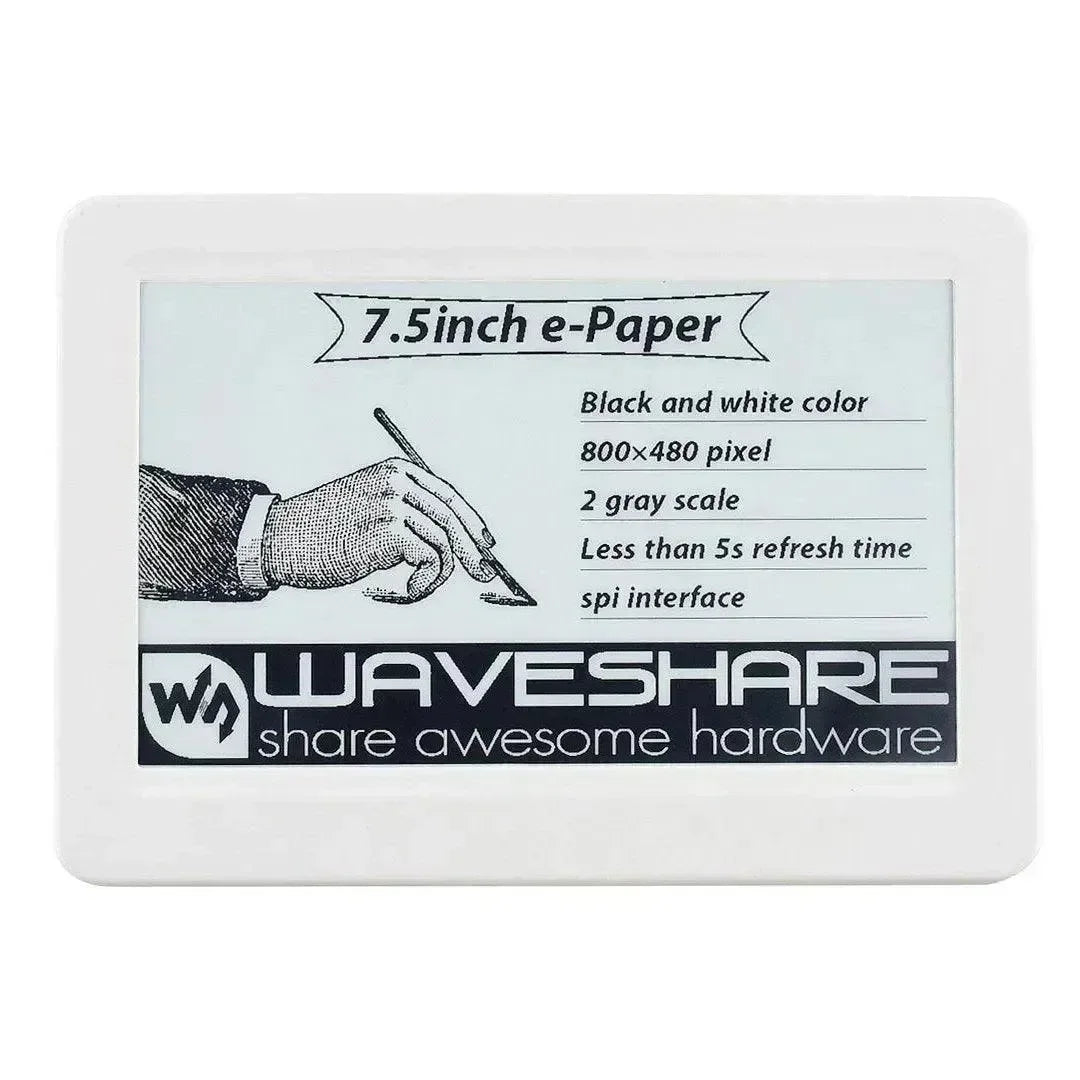

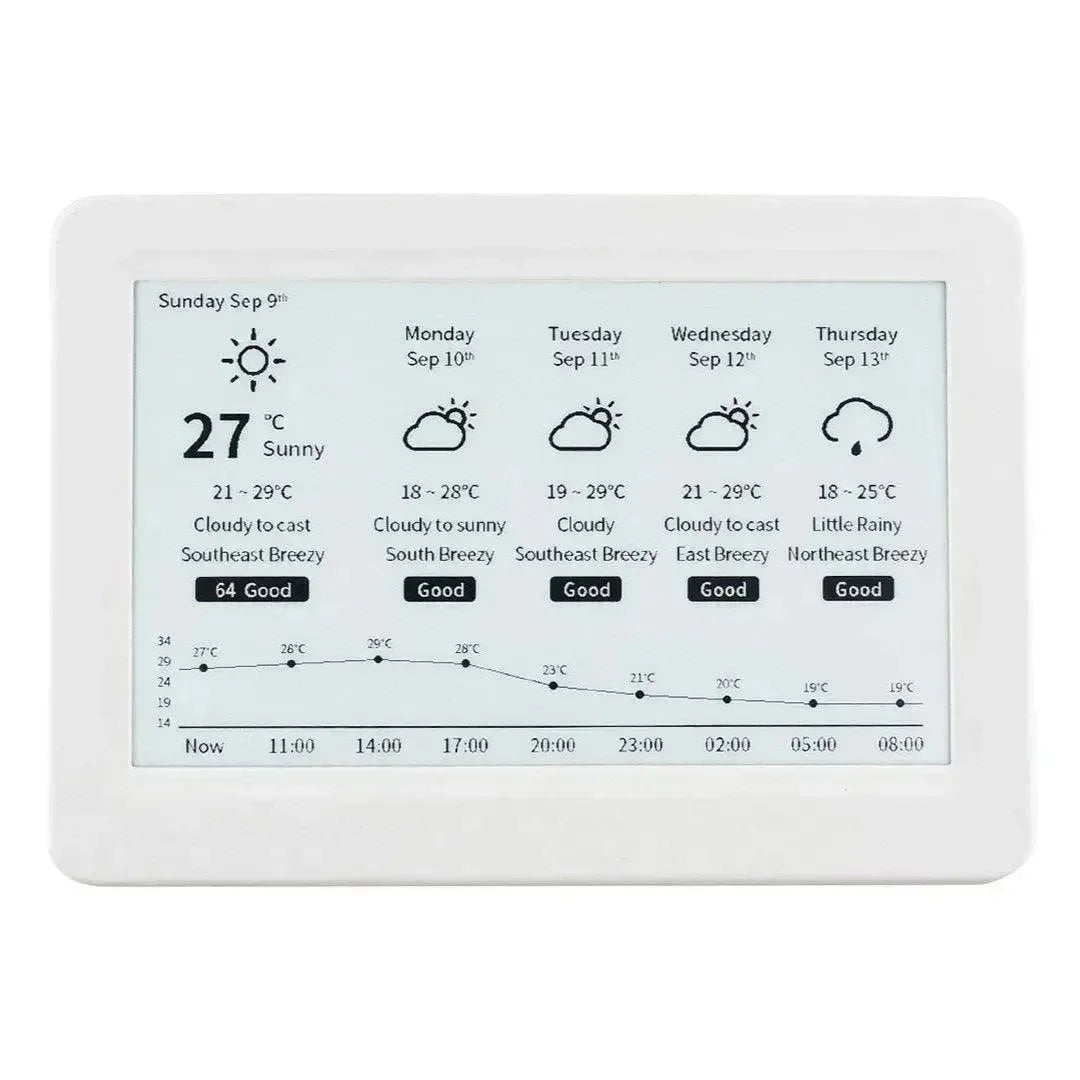

Kit e-Paper Waveshare da 7,5 pollici alimentato tramite NFC, senza batteria

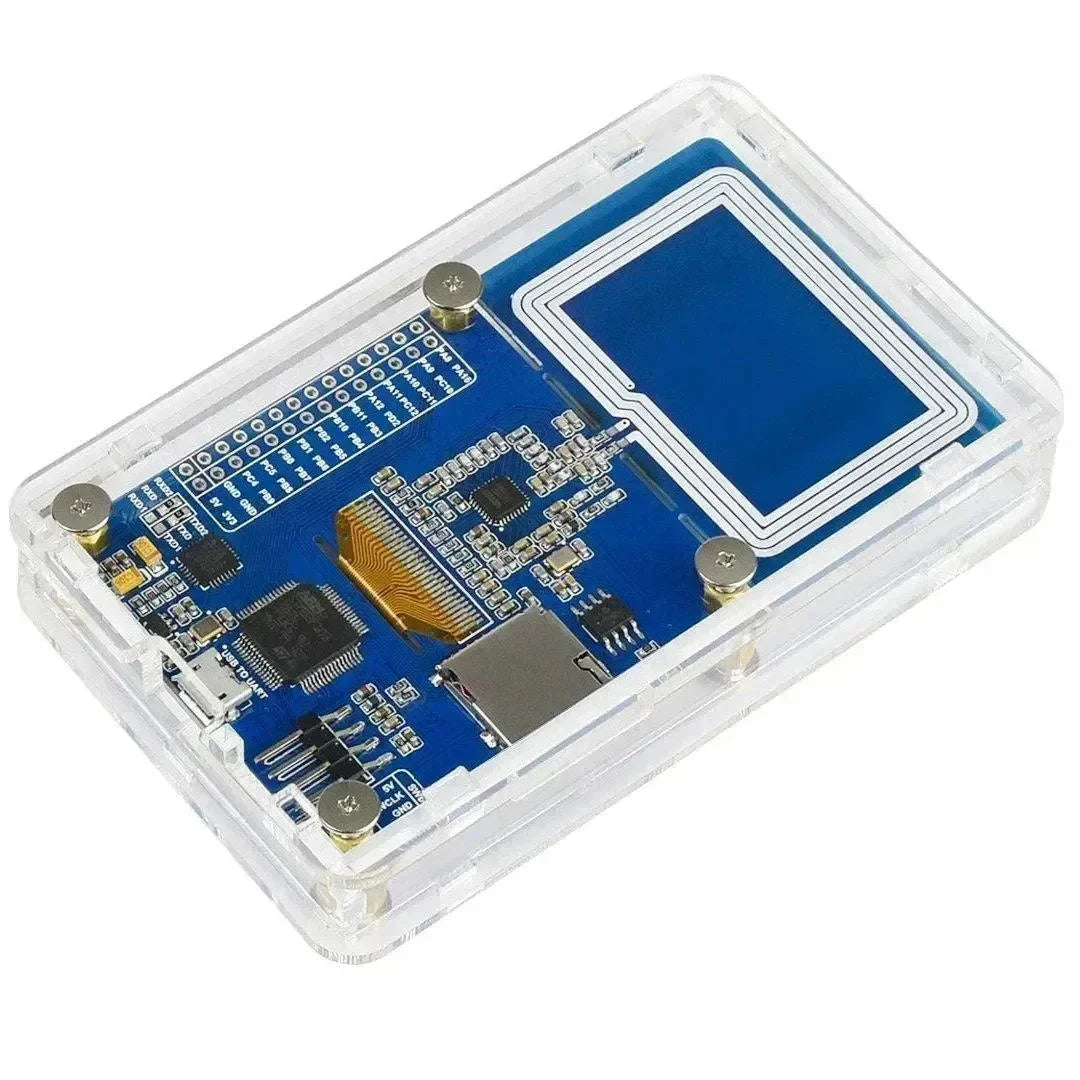

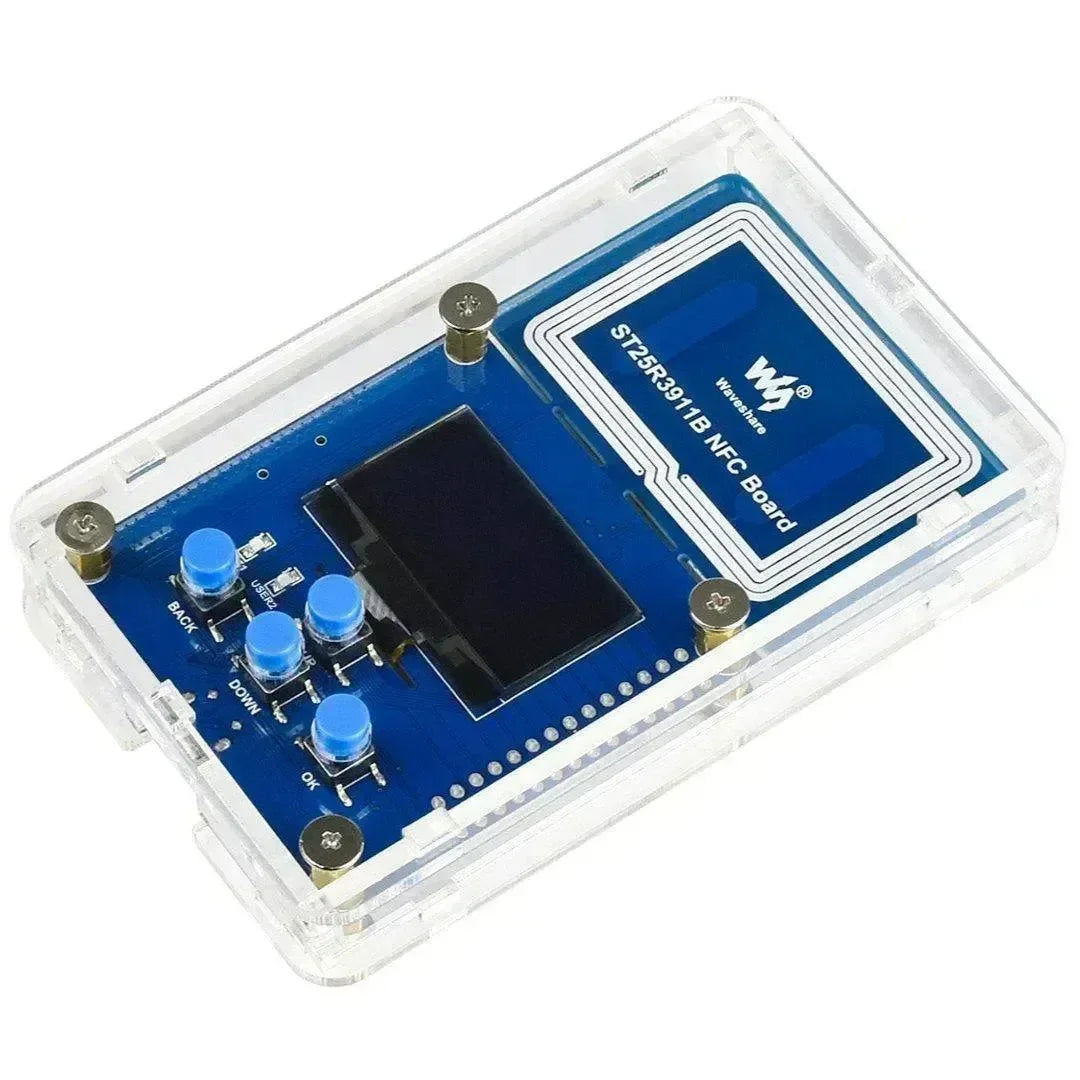

La scheda di sviluppo Near Field Communication (NFC) basata su ST25R3911B con controller AT32F413RBT7, più risorse periferiche e interfacce a bordo, è una buona scelta per imparare e sviluppare NFC!

Profilo del chip

1.AT32F413RCT7
Core: ARM® 32-bit CortexTM-M4F
Frequenza operativa: 200MHz
Tensione di funzionamento: 2.0V~3.6V
Pacchetto:LQFP64
Interno
Memoria: 256KB Flash, 160KB SRAM
Risorse di interfaccia: 2 x SPI, 5 x UART, 2 x 12C, 2 x CAN, 2 x SDRAM, 2 x SATA, 2 x SATA, 2 x SATA, 2 x SATA
2 x 12C, 2 x CAN, 1 x USB, 1 x SDI
1 USB, 1 SDIO
Convertitore analogico-digitale: 2 x AD (12 bit, 16 canali)
2.ST25R3911B
Chip NFC
3. 23LC1024
Chip SRAM, 1 MB
4. CP2102
Chip USB a UART, debug conveniente
5. SPX3819
regolatore di tensione 3.3V
Descrizione dell'interfaccia delle altre risorse
6,1 pollici OLED display
Schermo blu, risoluzione 128x64, driver SH1106
7. Pulsanti utente
Quattro pulsanti utente, facili da usare
8.Luci Indicatrici Utente
Due indicatori utente
9. Interfaccia pin non occupata MCU
10. Interfaccia USB a UART
11. Slot per scheda Micro SD
12.Interfaccia di download SWD
13. Bobina di induzione NFC
Punto di saldatura per l'impostazione del pin di controllo 14.UART
RXD: l'impostazione predefinita è RXD2, può essere modificata in RXD1 tramite il resistore 0Q.
RXD1
TXD: l'impostazione predefinita è TXD2, può essere modificata in RXD1 tramite la resistenza 00.
Tipo TXD1
