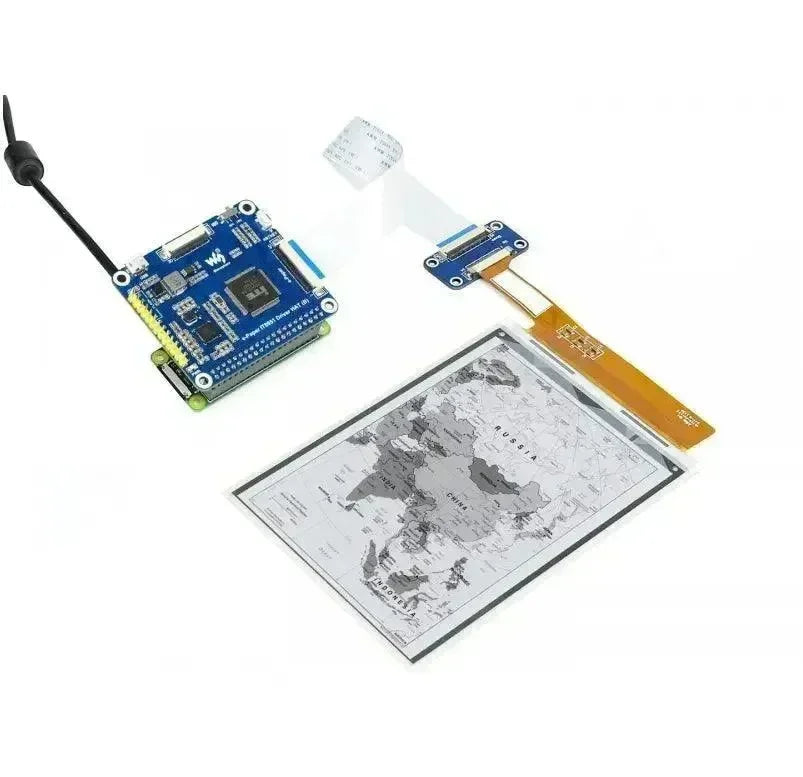

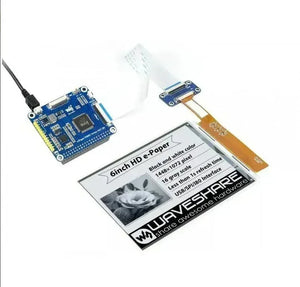

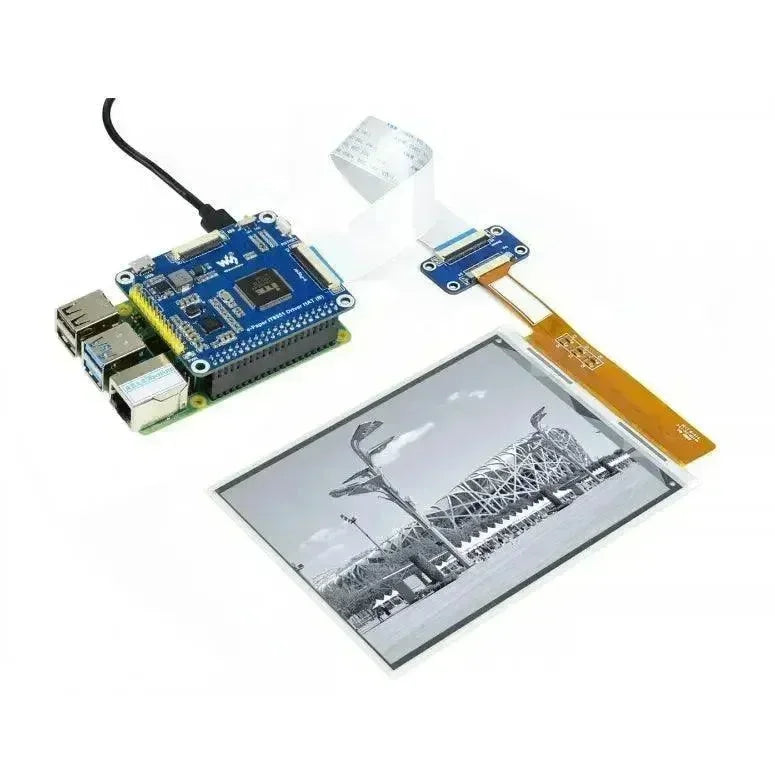

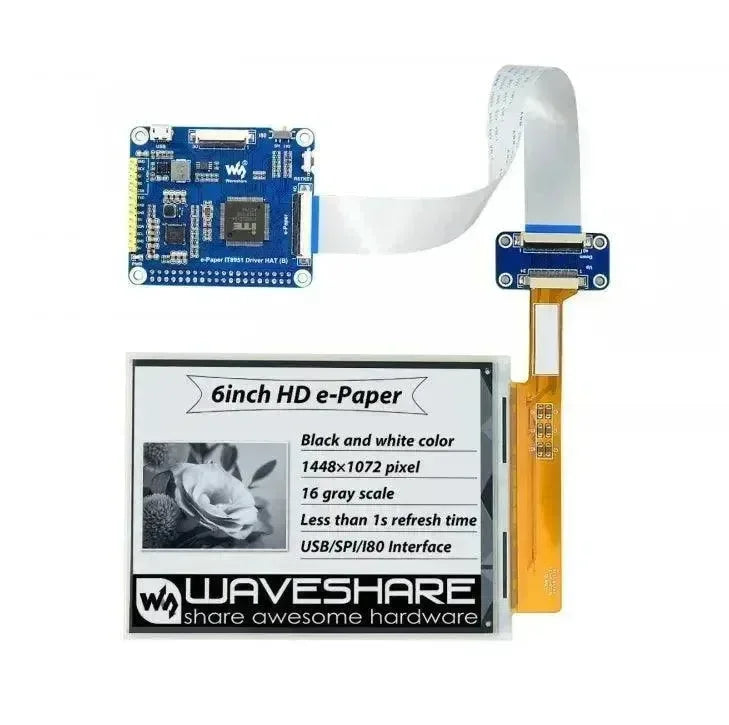

Display E-Ink Waveshare da 6 pollici 1448x1072 E-Paper con cappello

CONTENUTO DEL PACCO

Panoramica

Si tratta di un HAT con display E-Ink per Raspberry Pi, 6 pollici, 1448×1072 ad alta definizione, con controller incorporato IT8951, comunicante tramite interfaccia USB/SPI/I80, supporta l'aggiornamento parziale.

Grazie ai vantaggi quali il consumo energetico estremamente basso, l'ampio angolo di visione, il display chiaro senza elettricità, è la scelta ideale per applicazioni come etichette per scaffali, strumenti industriali e così via.

Caratteristiche

• Nessuna retroilluminazione, continua a visualizzare l'ultimo contenuto per lungo tempo anche quando è spento

• Basso consumo energetico, in pratica l'energia è necessaria solo per il raffreddamento

• Intestazione di estensione GPIO Raspberry Pi 40PIN standard, supporta le schede della serie Raspberry Pi

• Interfaccia USB/SPI/I80, per la connessione con schede host come Raspberry Pi/Nucleo, ecc.

• Viene fornito con risorse di sviluppo e manuale (esempi per Raspberry Pi/STM32)


Specifiche

• Tensione di funzionamento: 5V

• Interfaccia: USB/SPI/I80

• Dimensione contorno: 138,4 mm × 101,8 mm × 1,01 mm

• Dimensioni dello schermo: 122,4 mm × 90,6 mm

• Passo del punto: 0,0845 mm × 0,0845 mm

• Risoluzione: 1448 × 1072

• Colore del display: nero, bianco

• Scala di grigi: 2-16 (1-4 bit)

• Tempo di aggiornamento completo: <1s

• Potenza di aggiornamento totale: 0,88 W (tip.)

• Potenza totale in standby: 0,3 W (tip.)

• Angolo di visione: >170°


Pinout SPI

Esempio

e-Paper IT8951 Driver HAT (B) Dimensioni
