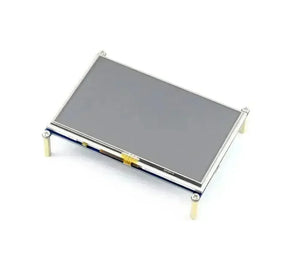

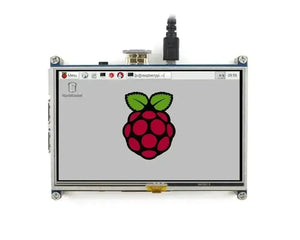

Display LCD touch screen LCD da 5 pollici Waveshare 800 * 480 per Raspberry Pi
Caratteristiche
- Risoluzione hardware 480x320, software configurabile fino a 1920x1080
- Controllo touch resistivo
- Tecnologia IPS, alta qualità e visualizzazione perfetta da un angolo di visione molto ampio

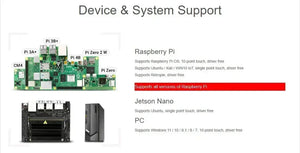

- Compatibile e collegato direttamente con qualsiasi versione di Raspberry Pi (eccetto Pi 1 modello B o Pi Zero, che richiede un cavo HDMI)
- Driver forniti (funziona con il tuo Raspbian/Ubuntu/Kali/Retropie)
- Supporta anche il driver software FBCP, consente di configurare la risoluzione del software e impostare il doppio display
- Funziona anche come monitor di computer, in questo caso il pannello touch non è disponibile ed è richiesto il cavo HDMI
- Interfaccia HDMI per la visualizzazione, nessun I/O richiesto (tuttavia, il pannello touch necessita ancora di I/O)
- Menu OSD multilingue, per gestione dell'alimentazione, regolazione della luminosità, regolazione del contrasto, ecc.
- Supporta la regolazione della retroilluminazione a 100 livelli
- Supporta l'uscita audio HDMI
Utilizzo con console di gioco
|
NUMERO PARTE |
MICROSOFT XBOX |
SONYPS4 |
NINTENDO INTERRUTTORE |
|||
|
SCHERMO |
SUONO |
SCHERMO |
SUONO |
SCHERMO |
SUONO |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
× |
√ |
× |
√ |
× |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
× |
√ |
× |
√ |
× |
|
|
× |
× |
× |
× |
√ |
× |
|
|
√ |
√ |
× |
× |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
Nota:
- Limitata dal sistema operativo della console di gioco, la funzione touch non è disponibile.
- Il supporto audio significa che è possibile per la console di gioco emettere il segnale audio tramite l'altoparlante LCD incorporato, l'interfaccia dell'altoparlante esterno o il jack per le cuffie.
Interfaccia
|
N. PIN |
SIMBOLO |
DESCRIZIONE |
|
1, 17 |
3,3 V |
Alimentazione positiva (ingresso di alimentazione 3.3V) |
|
2, 4 |
5V |
Alimentazione positiva (ingresso di alimentazione 5V) |
|
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 |
NC |
NC |
|
6, 9, 14, 20, 25 |
TERRA |
Terra |
|
19 |
TP_SI |
Input dati SPI del pannello touch |
|
21 |
TP_SO |
Uscita dati SPI del pannello touch |
|
22 |
TP_IRQ |
Interruzione del pannello a sfioramento, livello basso mentre il pannello a sfioramento rileva il tocco |
|
23 |
TP_SCK |
Clock SPI del pannello touch |
|
26 |
TP_CS |
Selezione del chip del pannello touch, attivo basso |
Risorse di sviluppo
settimana : www.waveshare.com/wiki/3.5inch_HDMI_LCD
CONTENUTO DEL PACCO
Peso: 0,092 kg
- LCD HDMI da 3,5 pollici x1
- Connettore HDMI x1
- Connettore HDMI a micro HDMI x1
- Penna touch x1
- Dissipatore di calore in alluminio x1
- Scheda di avvio rapido x1
FAQ
Tuttavia, per il primo test, potresti voler utilizzare direttamente l'immagine fornita. Perché il display LCD continua a non funzionare con l'immagine fornita da Waveshare? Assicurati che la connessione hardware sia corretta e che si connetta correttamente.
Assicurati che l'immagine nella scheda TF sia masterizzata correttamente.
Il PWR resterà acceso e l'ACT continuerà a lampeggiare quando il Raspberry Pi si avvia correttamente, nel caso in cui entrambi i LED rimangano accesi, è possibile che l'immagine sia stata masterizzata in modo errato O che la scheda TF avesse un cattivo contatto. Quale alimentatore dovrei usare? Si consiglia di utilizzare un adattatore di alimentazione da 5 V/3 A per il Raspberry Pi diverso dalla connessione USB, altrimenti il Pi potrebbe non avviarsi perché la porta USB del PC potrebbe non avere energia sufficiente.
Per gli LCD di grandi dimensioni, ad esempio con diagonale di 10 pollici o più, è necessario anche un altro adattatore di alimentazione autonomo per fornire alimentazione all'LCD.
Per ulteriori informazioni, consultare la pagina wiki.
Guida alla selezione
|
NUMERO PARTE |
RISOLUZIONE |
INTERFACCIA DI VISUALIZZAZIONE |
PER L'USO CON |
DIMENSIONE (MM) |
TIPO DI PANNELLO TOUCH |
VETRO TEMPERATO |
TECNOLOGIA DISPLAY |
SUONO |
CONSOLE DA GIOCO POPOLARI |
COME TI SENTI |
|
Display GPIO |
||||||||||
|
320×240 |
SPI |
Pi |
Come Pi 3B+ |
Resistivo |
× |
TFT |
× |
× |
★☆ |
|
|
320×240 |
SPI ad alta velocità |
Pi |
Come Pi 3B+ |
Resistivo |
× |
TFT |
× |
× |
★★ |
|
|
480×320 |
SPI |
Pi |
Come Pi 3B+ |
Resistivo |
× |
IPS |
× |
× |
★★☆ |
|
|
480×320 |
SPI ad alta velocità |
Pi |
Come Pi 3B+ |
Resistivo |
× |
TFT |
× |
× |
★★★ |
|
|
480×320 |
SPI ad alta velocità |
Pi |
96 × 61 |
Resistivo |
× |
TFT |
× |
× |
★★★ |
|
|
Display HDMI / Type-C |
||||||||||
|
480×320 |
HDMI |
Pi |
Come Pi 3B+ |
Resistivo |
× |
IPS |
√ |
√ |
★★★☆ |
|
|
480×800 |
HDMI |
Pi |
99 × 58 |
Resistivo |
× |
IPS |
√ |
× |
★★★★ |
|
|
800×480 |
HDMI |
Non solo Pi |
106 × 68 |
Capacitivo |
× |
IPS |
√ |
√ |
★★★★☆ |
|
|
800×480 |
HDMI |
Pi |
121 × 78 |
Resistivo |
× |
TFT |
× |
× |
★★★★ |
|
|
800×480 |
HDMI |
Non solo Pi |
121 × 76 |
Resistivo |
× |
TFT |
× |
× |
★★★★☆ |
|
|
800×480 |
HDMI |
Non solo Pi |
121 × 76 |
Resistivo |
× |
TFT |
√ |
√ |
★★★★☆ |
|
|
800×480 |
HDMI |
Non solo Pi |
121 × 76 |
Capacitivo |
√ |
TFT |
√ |
√ |
★★★★☆ |
|
|
1080×1920 |
HDMI |
Non solo Pi |
140 × 75 |
Capacitivo |
√ |
AMOLED |
√ |
× |
★★★★★ |
|
|
1024×600 |
HDMI |
Pi |
165 × 107 |
Resistivo |
× |
IPS |
× |
× |
★★★★ |
|
|
800×480 |
HDMI |
Non solo Pi |
165 × 107 |
Capacitivo |
× |
TFT |
× |
× |
★★★★☆ |
|
|
1024×600 |
HDMI |
Non solo Pi |
165 × 107 |
Capacitivo |
× |
IPS |
× |
× |
★★★★★ |
|
|
1024×600 |
HDMI |
Non solo Pi |
165 × 107 |
Capacitivo |
※ |
IPS |
√ |
√ |
★★★★★ |
|
|
1024×600 |
HDMI |
Pi |
235 × 144 |
Resistivo |
× |
TFT |
× |
× |
★★★★ |
|
|
1280×800 |
HDMI |
Non solo Pi |
274 × 187 |
Capacitivo |
√ |
IPS |
× |
× |
★★★★★ |
|
|
1024×600 |
HDMI |
Non solo Pi |
257 × 162 |
Capacitivo |
× |
TFT |
√ |
× |
★★★★☆ |
|
|
1920×1080 |
HDMI |
Non solo Pi |
285 × 182 |
Capacitivo |
√ |
IPS |
√ |
√ |
★★★★★ |
|
|
1920×1080 |
HDMI |
Non solo Pi |
330 × 208 |
Capacitivo |
√ |
IPS |
√ |
√ |
★★★★★ |
|
|
1920×1080 |
HDMI |
Non solo Pi |
387 × 232 |
Capacitivo |
√ |
IPS |
√ |
√ |
★★★★★ |
|
|
1920×1080 |
HDMI / Tipo C |
Non solo Pi |
373 × 238 |
Capacitivo |
√ |
IPS |
√ |
√ |
★★★★★ |
|
Nota :
- Pi 3B+ significa Raspberry Pi 3 Modello B+
- Se lo schermo LCD è destinato alla riproduzione di video, scegli quello con interfaccia display HDMI per una migliore esperienza.
-
Copertura in vetro temperato ※: il display LCD HDMI da 7 pollici (H) (con custodia) è dotato di una copertura in vetro temperato, mentre il display LCD HDMI da 7 pollici (H) utilizza una normale copertura dello schermo
