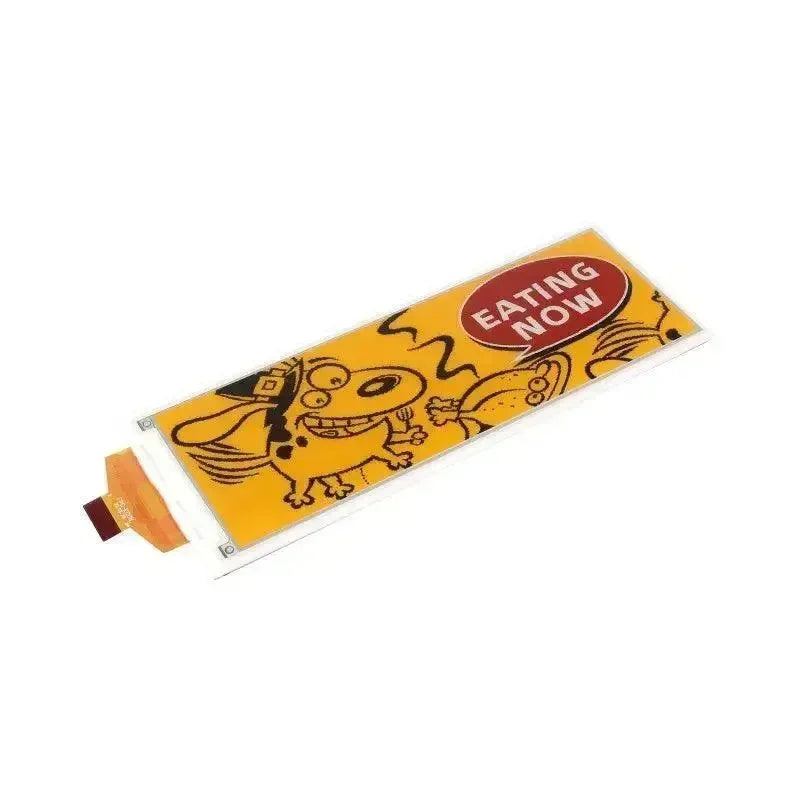

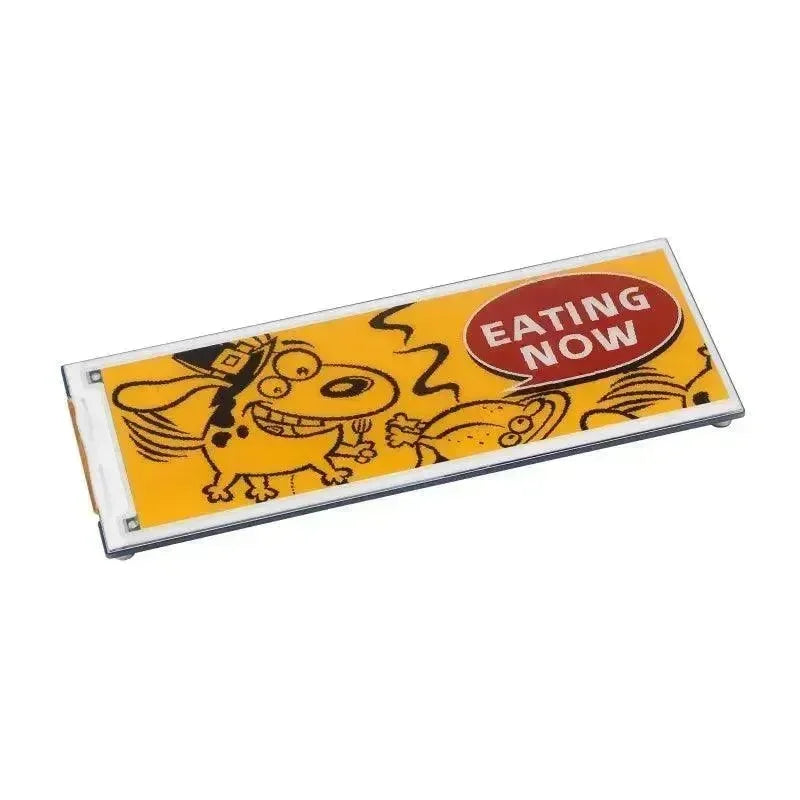

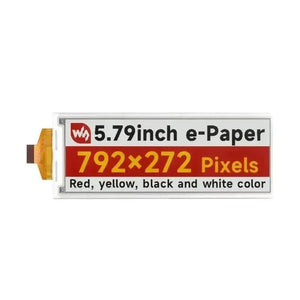

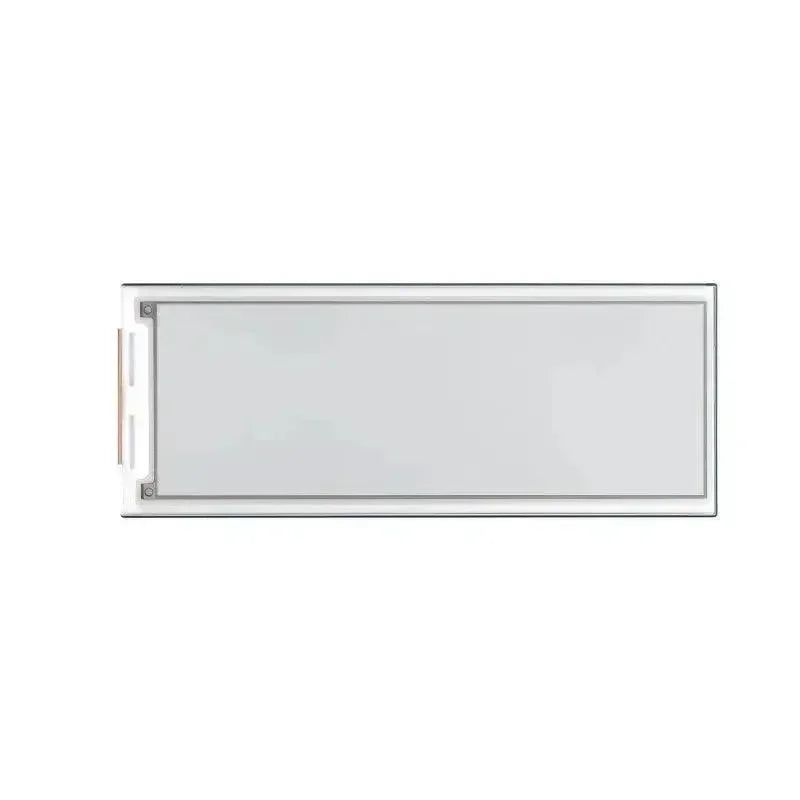

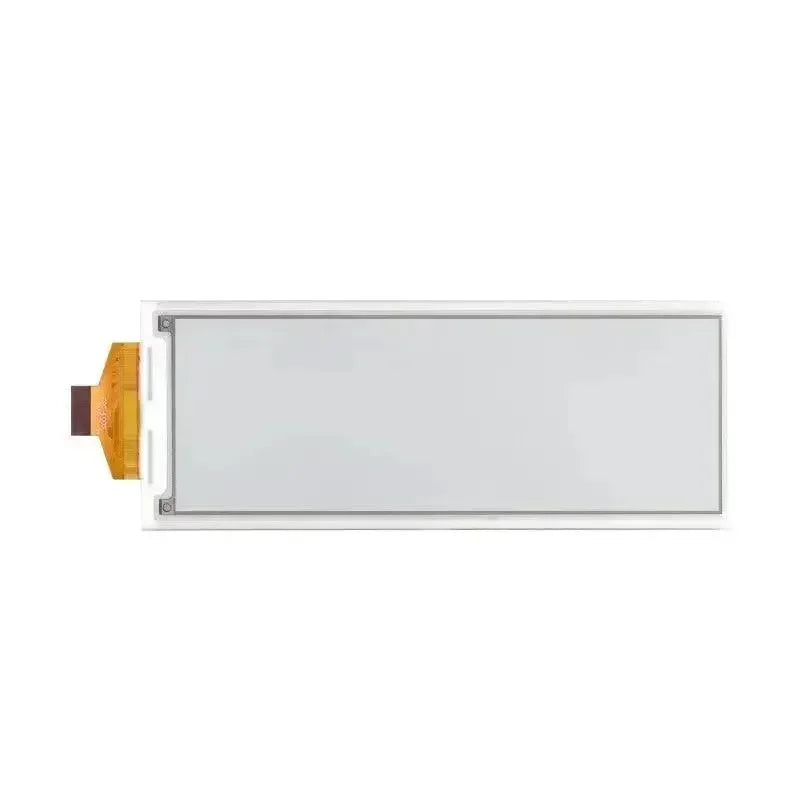

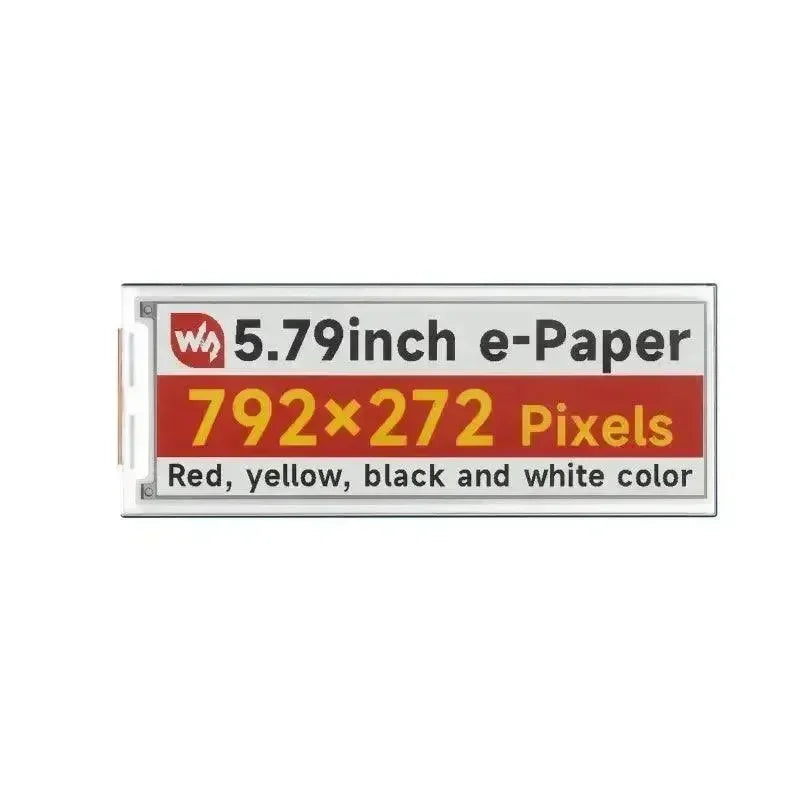

Display E-Paper da 5,79 pollici (G), display E-Ink, 792x272, rosso/giallo/nero/bianco, interfaccia SPI
5.79″ E-Paper (G)
Bassa potenza, ampio angolo di visione, effetto cartaceo senza elettricità
Ideale per cartellini dei prezzi, etichette da scaffale, strumenti industriali...
Nota: la scheda driver è opzionale, fare riferimento al contenuto della confezione per un elenco dettagliato delle parti
-
Dimensione
5.79″
-
Risoluzione
792×272
-
Angolo di Visione
>170°
-
Colore di Visualizzazione
Rosso/Giallo/Nero/Bianco
-
Scala di Grigi
2
-
-
Comunicazione
SPI
-
Pannello di Visualizzazione
E-paper
-
Esperienza
Simile alla carta
-
Ambiente
Luce Ambientale Richiesta
-
Tipo di Visualizzazione
Riflettente Passivamente
Opzioni versione
e-Paper da 5,79 pollici (G)
display grezzo, senza scheda driver
Modulo e-Paper da 5,79 pollici (G)
con scheda driver
Caratteristiche a colpo d'occhio
- Nessuna retroilluminazione, continua a visualizzare i contenuti più recenti per lungo tempo anche quando è spento
- Consumo energetico estremamente basso, in pratica l'energia è necessaria solo per il raffreddamento
- Viene fornito con risorse di sviluppo e manuale (schema del circuito della scheda driver, esempi per Raspberry Pi/serie Jetson/Arduino/STM32)
-
Opzionale per la scheda driver e-Paper:
- Adattamento dell'interfaccia SPI per la connessione con schede controller come Raspberry Pi/Jetson Series/Arduino/STM32, ecc.
- Traduttore di tensione integrato, compatibile con MCU da 3,3 V/5 V
Specifiche
|
TENSIONE DI FUNZIONAMENTO |
Display grezzo: 3,3 V |
COLORE DISPLAY |
Rosso/Giallo/Nero/Bianco |
|
con scheda driver: 3,3 V/5 V |
|||
|
INTERFACCIA |
SPI a 3 fili, SPI a 4 fili |
SCALA DI GRIGI |
2 |
|
DIMENSIONI DEL CONFINE |
Display grezzo: 150,92 × 56,94 × 1,00 mm |
TEMPO DI AGGIORNAMENTO COMPLETO |
21s |
|
con scheda driver: 152,50 × 58,50 mm |
|||
|
DIMENSIONE DELLO SCHERMO |
139.00 × 47.74mm |
POTERE DI RINNOVAMENTO |
<30mW |
|
PASSO DEL PUNTO |
0.1755 × 0.1755mm |
CORRENTE DI STANDBY |
<0,01uA (quasi nessuno) |
|
RISOLUZIONE |
792 × 272 pixel |
ANGOLO DI VISIONE |
>170° |
Vantaggi di EINK
Il display E-paper utilizza la tecnologia elettroforetica delle microcapsule per la visualizzazione, il principio è: che le particelle cariche sospese in un fluido trasparente si sposteranno ai lati della microcapsula quando viene applicato un campo elettrico, rendendo la microcapsula visibile riflettendo la luce ambientale, proprio come tradizionale carta stampata.
Il display e-paper visualizza chiaramente immagini/testi alla luce di una lampada o di luce naturale, non richiede retroilluminazione e presenta un angolo di visione fino a 180°. Di solito viene utilizzato come e-reader per il suo effetto simile alla carta.
Opzionale per la scheda driver E-Paper
Interfaccia di controllo SPI integrata, da utilizzare con schede controller come Raspberry Pi/serie Jetson/Arduino/STM32
|
Potenza |
Controllo accensione/spegnimento |
|
OCCUPATO |
Pin di uscita dello stato occupato |
|
RST |
Ripristino esterno, attivo basso |
|
DC |
Selezione dati/comandi (alto per dati, basso per comando) |
|
CS |
Selezione chip SPI, attivo basso |
|
Orologio |
Perno SPI SCK |
|
DA |
SPI MOSI pin |
|
TERRA |
Terra |
|
VCC |
Alimentazione (ingresso 3,3 V / 5 V) |
Convertitore di tensione di bordo
Compatibile con MCU da 3,3 V/5 V
Esempio di utilizzo
Connessione con Raspberry Pi 5
* Solo come riferimento, il Raspberry Pi 5 NON è incluso.
Esempi di applicazione
Adatto per cartellini dei prezzi, etichette di beni/attrezzature, etichette per scaffali, etichette per nomi di conferenze...
Dimensioni del contorno
Peso: 0,057 chilogrammi
e-Paper da 5,79 pollici (G)
5,79 pollici e-Paper (G) x1
Modulo e-Paper da 5,79 pollici (G)
- Modulo e-Paper da 5,79 pollici (G) x1
- Cavo GH1.25 9PIN 20cm x1
