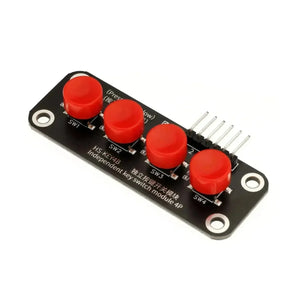

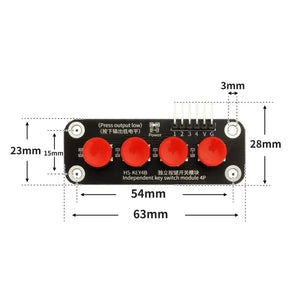

Moduli di Interruttore a Chiave 4 Vie

Un pulsante, noto anche come interruttore tattile, funziona applicando pressione nella direzione dell'interruttore per soddisfare i requisiti di forza di attuazione, provocando la chiusura e il collegamento dell'interruttore. Quando la pressione viene rimossa, l'interruttore si apre. Il meccanismo interno si basa sui cambiamenti di forza di una cupola metallica per raggiungere gli stati aperto e chiuso. Come mostrato nello schema elettrico a quattro pin, in condizioni normali, i pin 1 e 2 e i pin 3 e 4 del pulsante sono collegati. Quando si preme il pulsante, tutti e quattro i pin sono collegati. Quando il pulsante viene rilasciato, ritorna al suo stato normale. Utilizzando l'I/O digitale, possiamo implementare il controllo dei pulsanti. La porta I/O digitale dispone di interfacce INPUT e OUTPUT. Ora proviamo a utilizzare la funzione INPUT dell'I/O in Arduino, che legge il valore di output da un dispositivo esterno in questo esperimento. Utilizzeremo un pulsante e un LED per completare l'esperimento utilizzando INPUT e OUTPUT come combinazione. Il nostro modulo pulsanti emette un livello basso quando il pulsante viene premuto e un livello alto quando viene rilasciato.

Diagramma schematico

Parametri del modulo

Definizioni dei pin

Specifiche aggiuntive

• Tensione di alimentazione: 3,3 V/5 V
• Metodo di connessione: intestazione con passo da 2,54 mm
• Metodo di montaggio: fissaggio con doppia vite
