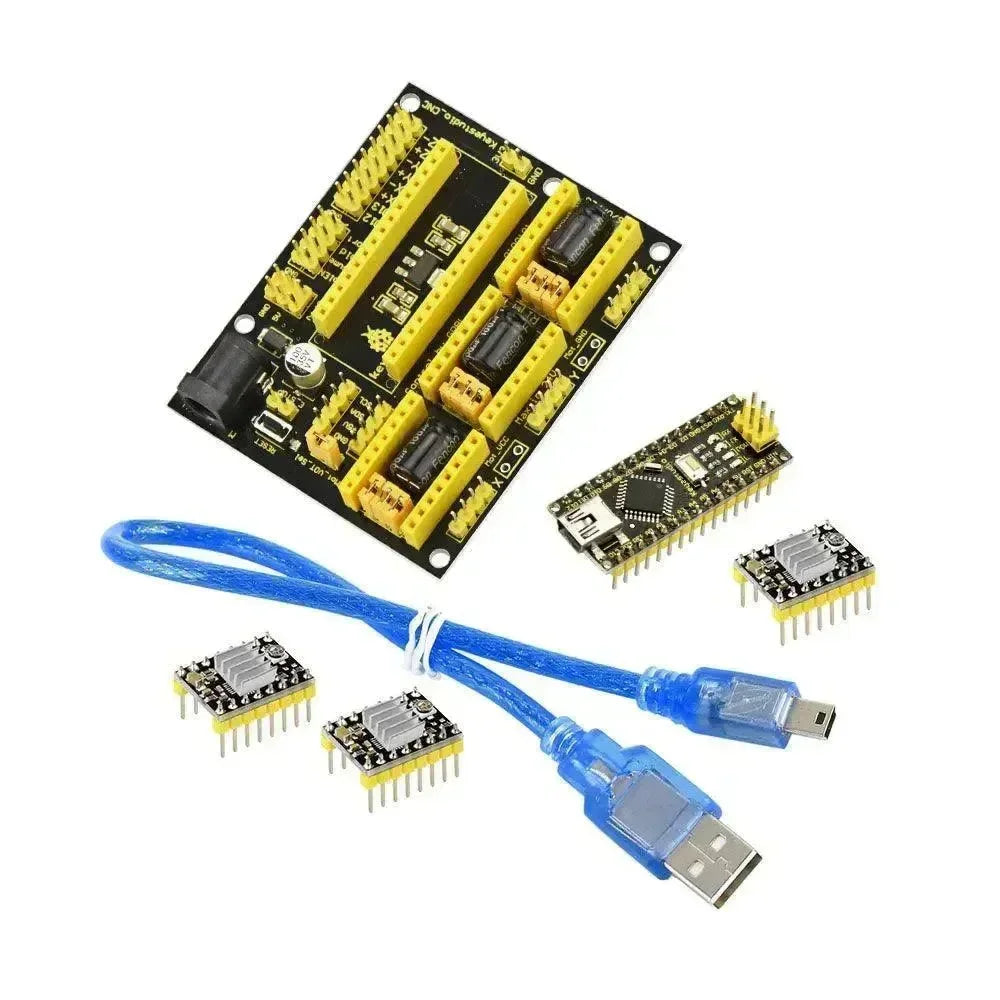

OpenELAB 3 driver A4988 + Nano CH340 per Arduino CNC

Lo scudo CNC v4.0 deve funzionare con OpenELAB nano ch340. Può essere utilizzata come scheda di espansione driver per macchine da incisione. Dispone di un totale di 3 slot di canale per i moduli driver del motore passo-passo A4988 (non inclusi) per il pilotaggio di 3 canali di motori passo-passo. Ciascun canale del motore passo-passo necessita solo di 2 porte IO, il che significa che 6 porte IO sono sufficienti per gestire 3 motori passo-passo. Questo scudo può velocizzare il lavoro per la gestione dei motori passo-passo nel tuo progetto.
Il controller nano ch340 è una scheda piccola e completa basata su ATmega328. Si tratta di una piattaforma I/O semplice open source con 12 pin I/O digitali (di cui 6 forniscono uscita PWM), 8 pin di ingresso analogico, pin 0 (RX) e 1 (TX) utilizzati per ricevere (RX) e trasmettere (TX ) Dati seriali TTL, una connessione USB Mini-B, un'intestazione ICSP e un pulsante di ripristino.

Caratteristiche

1. Driver per motore passo-passo a 3 assi
2. Compatibile con macchina per incisione laser micro-drive, macchina per incisione CNC a tre assi.
3. 2A può essere controllato all'interno del motore passo-passo a quattro fili bifase.
4. Rilasciata l'interfaccia IO digitale, facile da collegare ad altri moduli, come ENDSTOP.
5. Rilasciata l'interfaccia I2C, è possibile connettersi al display LCD I2C o ad un altro modulo I2C.
6. interfaccia di alimentazione DC5v, ingresso di tensione 7,5-12 V.
7. Compatibile con GRBL
8. lavorato con arduino nano.
