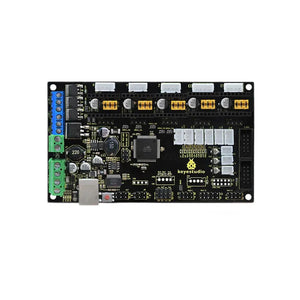

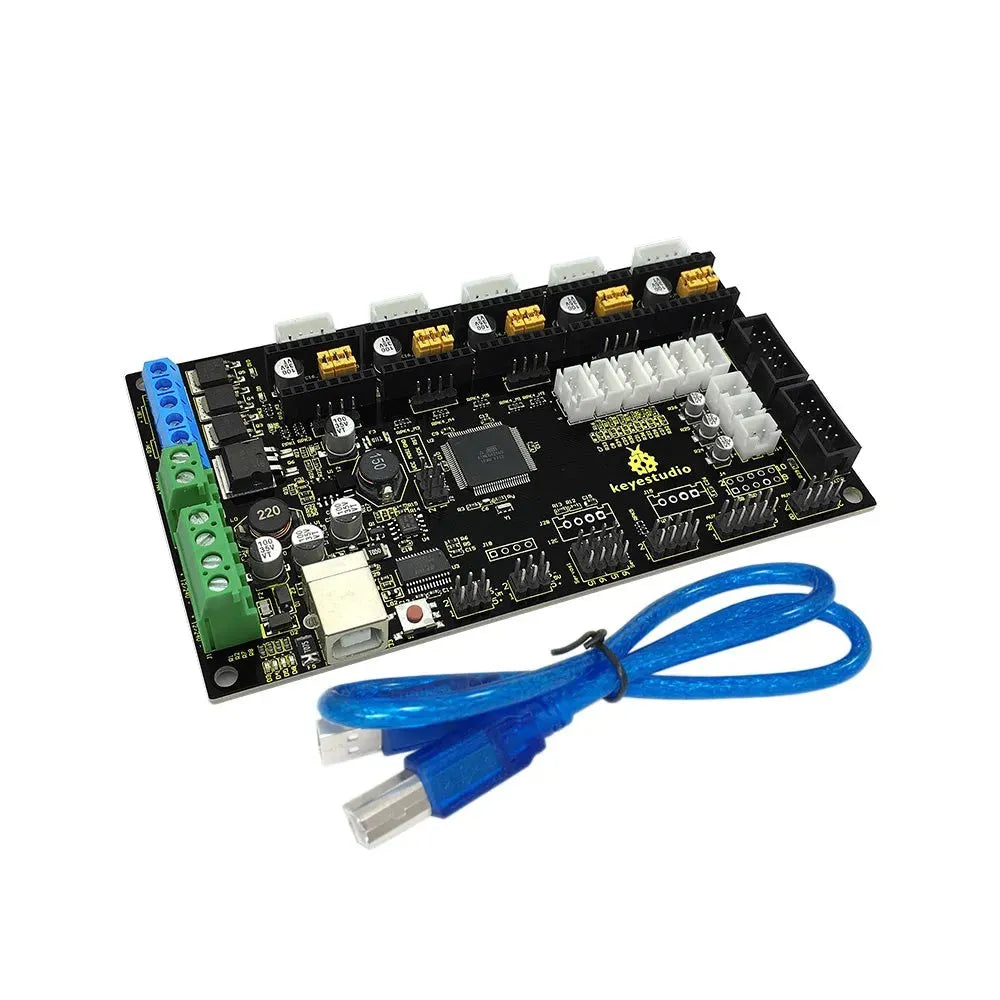

Scheda di controllo della scheda madre della stampante OpenELAB 3D MKS Gen V1.4

La scheda di controllo della scheda madre della stampante OpenELAB 3D MKS Gen V1.4 combina e migliora i vantaggi delle schede RAMPS 1.4 e Arduino Mega 2560, integrate in un ottima tavola singola. È la migliore soluzione di controllo per le stampanti Reprap 3D.

La scheda madre MKS Gen V1.4 non solo risolve i complessi problemi di interfaccia e fragilità della combinazione RAMPS 1.4, ma supporta anche driver per motori passo-passo intercambiabili. come i driver A4988 e DRV8825. La scheda utilizza un circuito stampato a quattro strati di alta qualità ed è ottimizzata termicamente utilizzando tubi MOSFET di alta qualità per una migliore dissipazione del calore. Il chip di alimentazione dedicato supporta ingresso di alimentazione 12 V-24 V, che risolve efficacemente il problema del riscaldamento del chip causato dalla conversione della tensione RAMPS.

Inoltre, la scheda madre MKS Gen V1.4 può utilizzare direttamente il firmware open source Marlin, che ha esattamente la stessa configurazione di RAMPS 1.4, e può sostituire direttamente RAMPS 1.4. Mantiene inoltre le porte di uscita degli impulsi e della direzione del motore per facilitare i circuiti di azionamento del motore esterni ad alta corrente. La scheda mantiene anche i servi, le interfacce AUX-1 e AUX-2 di RAMPS 1.4 e fornisce tre uscite da 5 V e tre interfacce di uscita da 12 V.

In breve, la scheda controller della scheda madre della stampante OpenELAB 3D MKS Gen V1.4 è la scelta ideale per la tua stampante 3D Reprap, fornendo una soluzione di controllo stabile ed efficiente.

Caratteristiche

• Integra 2560 e Ramps1.4 in una scheda, per risolvere le interfacce complicate e il problema rotto della combinazione Ramps1.4.

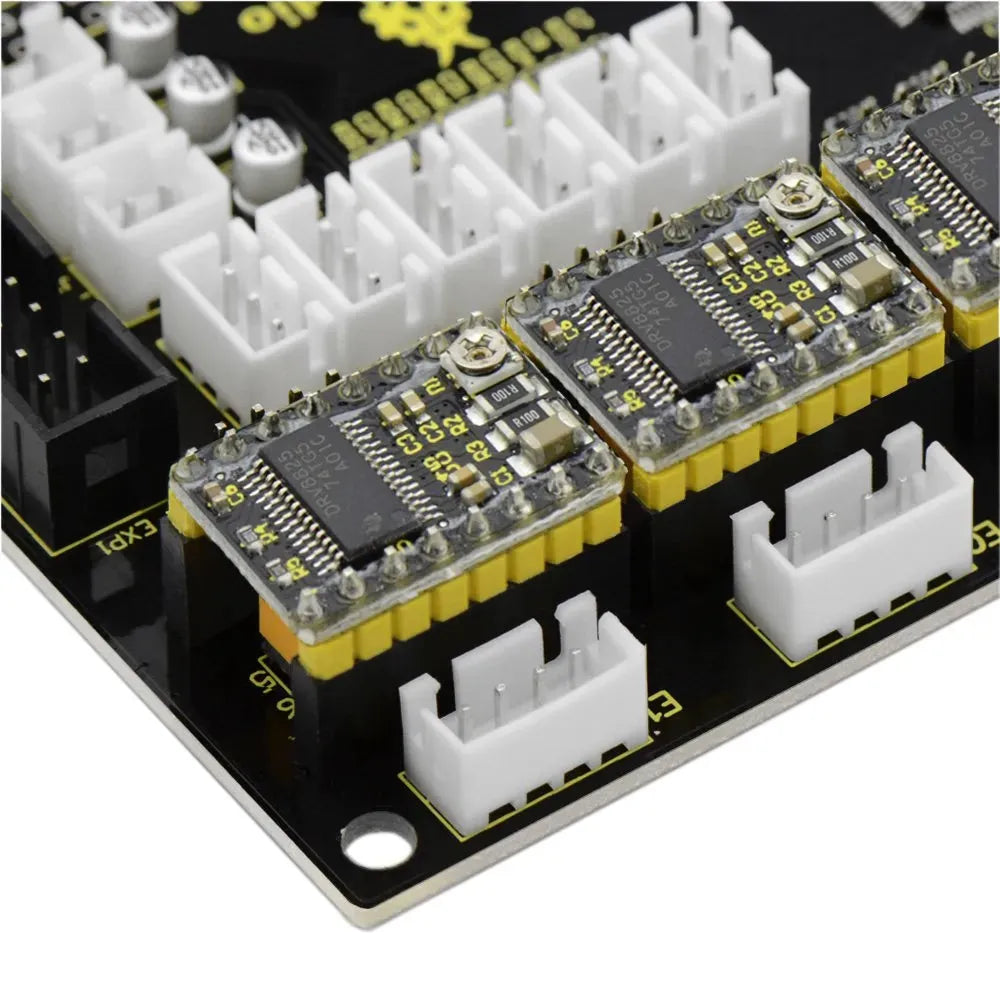

• Driver motore sostituibile, supporta driver 4988 e driver 8825.

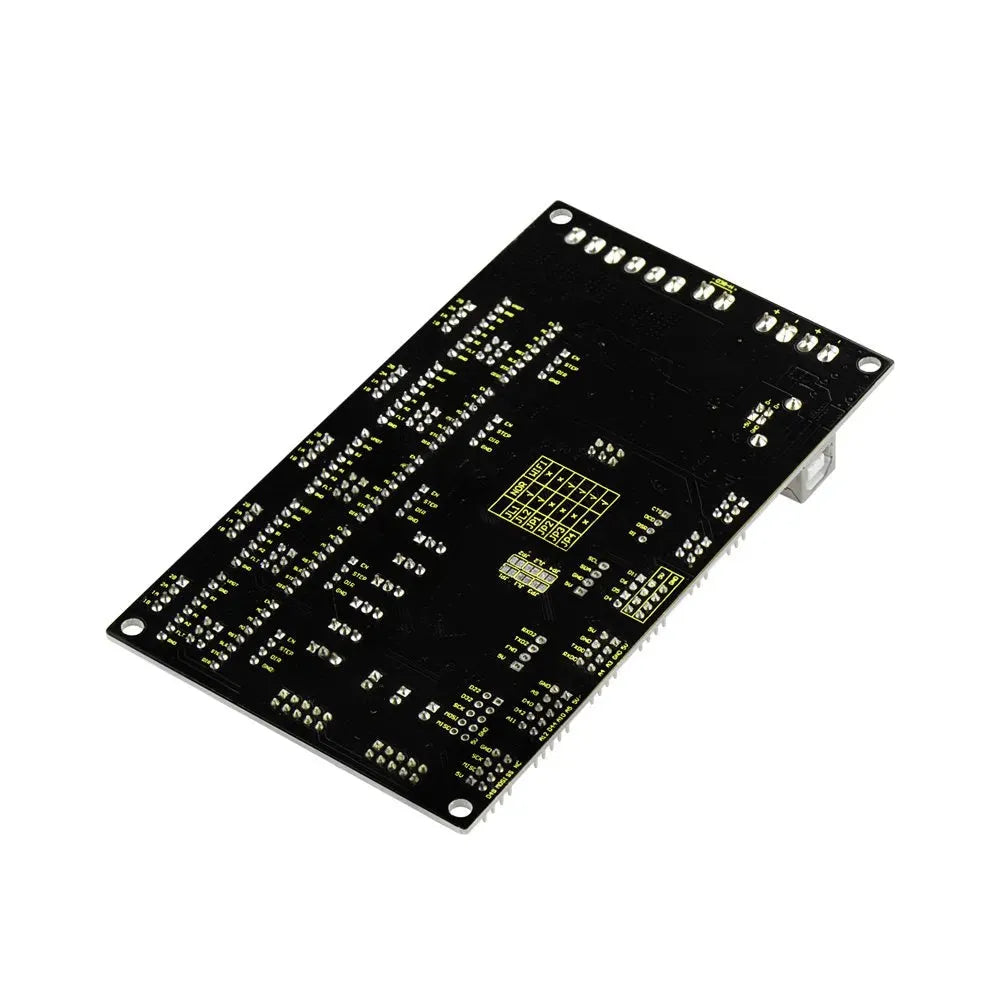

• Circuito stampato che utilizza una scheda a 4 strati di alta qualità e si occupa in particolare dell'ottimizzazione termica; ramps è una tavola a 2 strati.

• Utilizzo di un tubo MOSFET di alta qualità, con una migliore dissipazione del calore.

• Utilizzando un chip di alimentazione dedicato per supportare l'ingresso di alimentazione 12V-24V, per risolvere il problema della tensione delle rampe convertita in riscaldamento del chip.

• Per accettare l'ingresso a 24 V, la corrente del letto caldo può essere ridotta a 1/4 con la stessa potenza del sistema, risolvendo efficacemente il problema del riscaldamento del tubo MOS del letto caldo.

• Il firmware può utilizzare il firmware open source Marlin e la sua configurazione è esattamente la stessa di ramps1.4, che può sostituire direttamente Ramps1.4.

• Può connettersi direttamente alla scheda di controllo Ramps1.4,2004LCD e alla scheda di controllo LCD 12864.

• Mettere da parte la porta di uscita dell'impulso del motore e della direzione, comoda per facilitare il collegamento di un circuito di azionamento del motore esterno ad alta corrente (come 2 A, 5 A) ad alta corrente esterna.

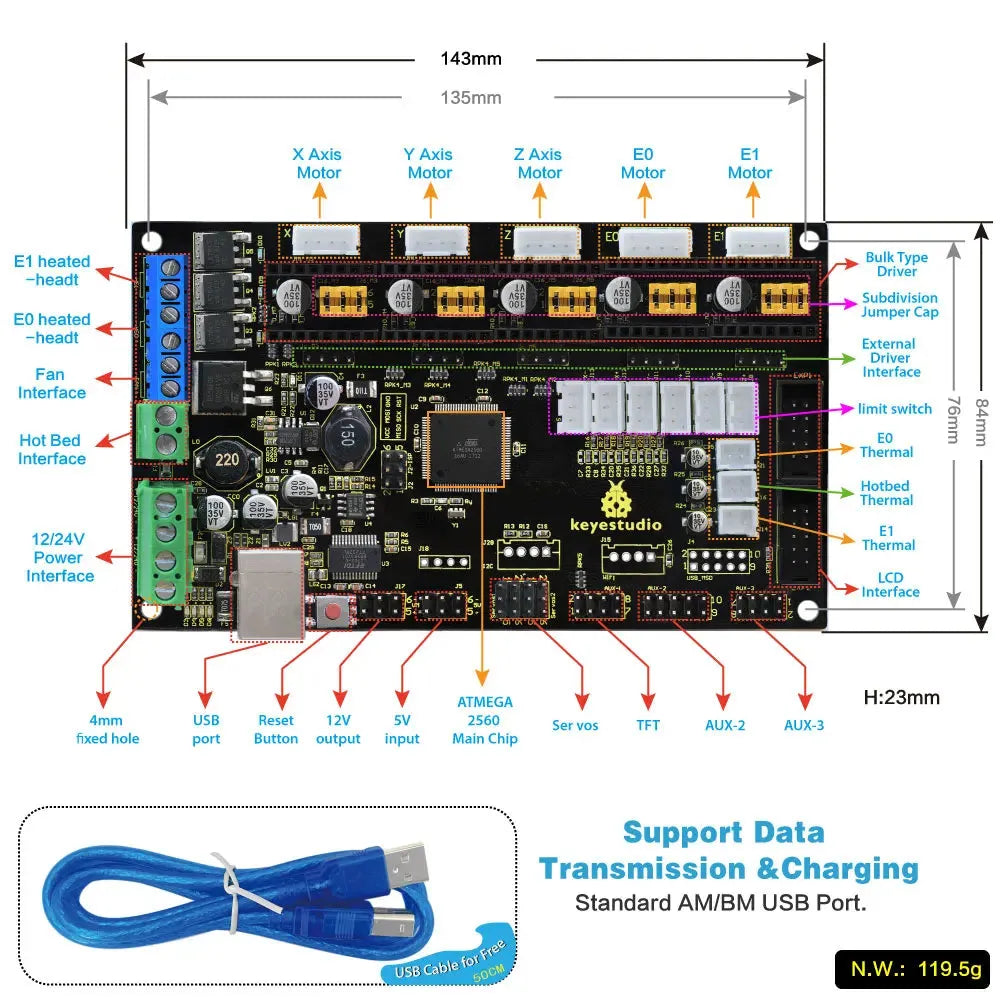

• Prenota le interfacce Servo, AUX-1, AUX-2 su Ramps1.4, fornendo tre interfacce di uscita da 5 V e tre di uscita da 12 V.

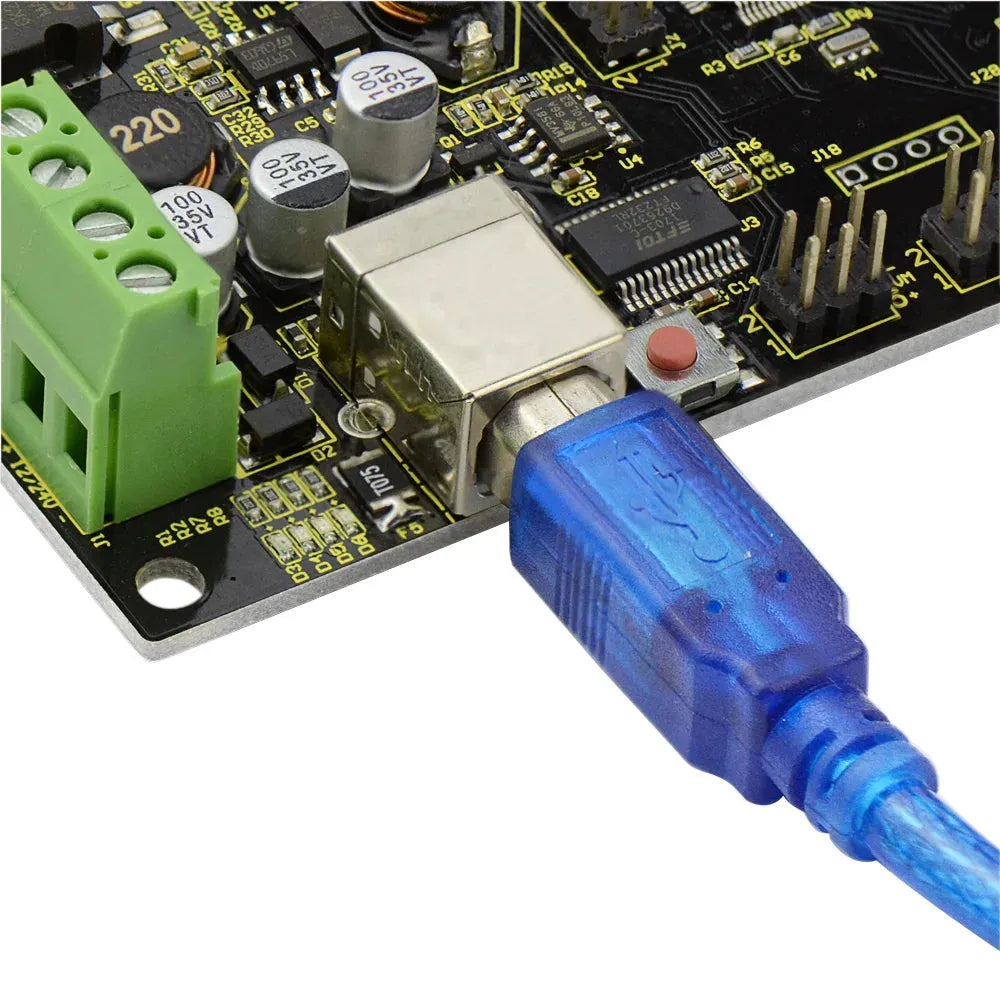

• Questa scheda è una parte di aggiornamento della scheda MKS Gen V1.2, che migliora le prestazioni di protezione dell'alimentazione e stabilità della comunicazione USB.
