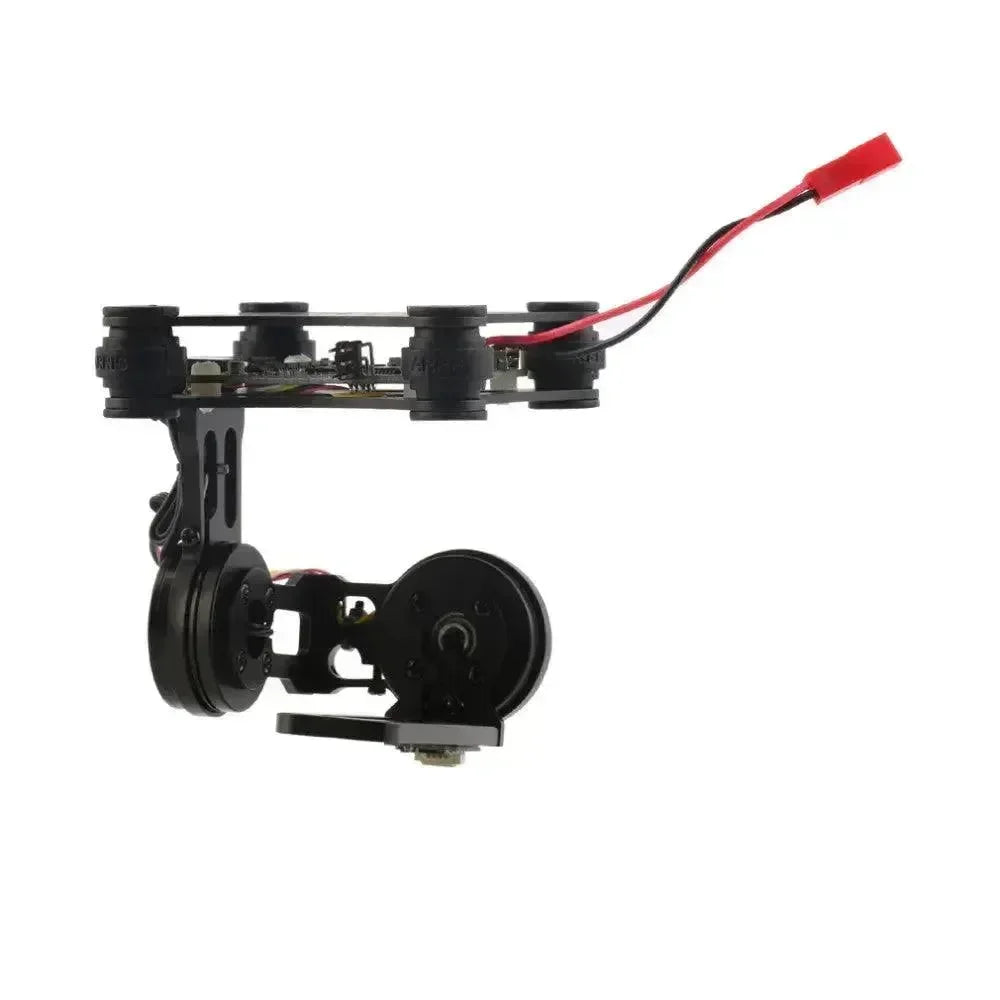

Telaio cardanico brushless a 2 assi con motori e controller Storm32

Specifiche del prodotto (senza fotocamera)

• Colori: nero o argento

• Materiale: lega di alluminio CNC

• Motore: motore brushless 2208 KV80

• Angoli di controllo: inclinazione (da -90° a +90°) / rotazione (da -45° a +45°)

• Modalità di controllo: rollio/beccheggio

• Compatibilità fotocamera: GoPro 3/3+/4, SJCAM, Hawkeye, Xiaomi Yi, ecc. (fotocamere da 60-100 g)

• Scheda di controllo: controller brushless BGC3.0

• Software: BGC2.2

• Connettore batteria: JST/XH-2.54

• Alimentazione: 12 V (batteria LiPo a 3 celle)

• Compatibilità: DJI Phantom 1/2, droni fai da te

• Peso: 170g

• Dimensioni della confezione: 125 mm × 125 mm × 105 mm

Precauzioni:

1. Alimentazione consigliata: 12 V (batteria LiPo a 3 celle).

2. Montaggio sicuro della fotocamera: assicurati che la GoPro sia fissata saldamente al gimbal, senza allentamenti.

3. Allineamento della fotocamera: regola la GoPro a sinistra o a destra finché non è a livello.

4. Importante: non accendere il gimbal prima di aver montato saldamente la GoPro.

Processo di installazione (istruzioni per l'uso):

1. Rimuovere le sfere ammortizzanti e aprire il coperchio superiore della piastra di montaggio.
2. Monta la piastra superiore del gimbal sul fondo del DJI Phantom e fissala con le viti.
3. Reinstalla le sfere ammortizzanti.
4. Collega la tua videocamera GoPro e fissala con le cinghie.

Note sull'utilizzo:

• Montare sempre saldamente la telecamera prima di accenderla per evitare vibrazioni e danni alla scheda di controllo.
• Mantenere il gimbal sospeso prima di accenderlo; si livellerà automaticamente all'avvio.
• Il LED rosso indica l'alimentazione, il LED giallo lampeggia e rimane acceso quando il giroscopio funziona correttamente.
• Controlla i motori di beccheggio e rollio tramite il ricevitore o i singoli canali PWM.
